POWTAPE - Boîtier de contrôle, conversion et puissance pour ruban RVB

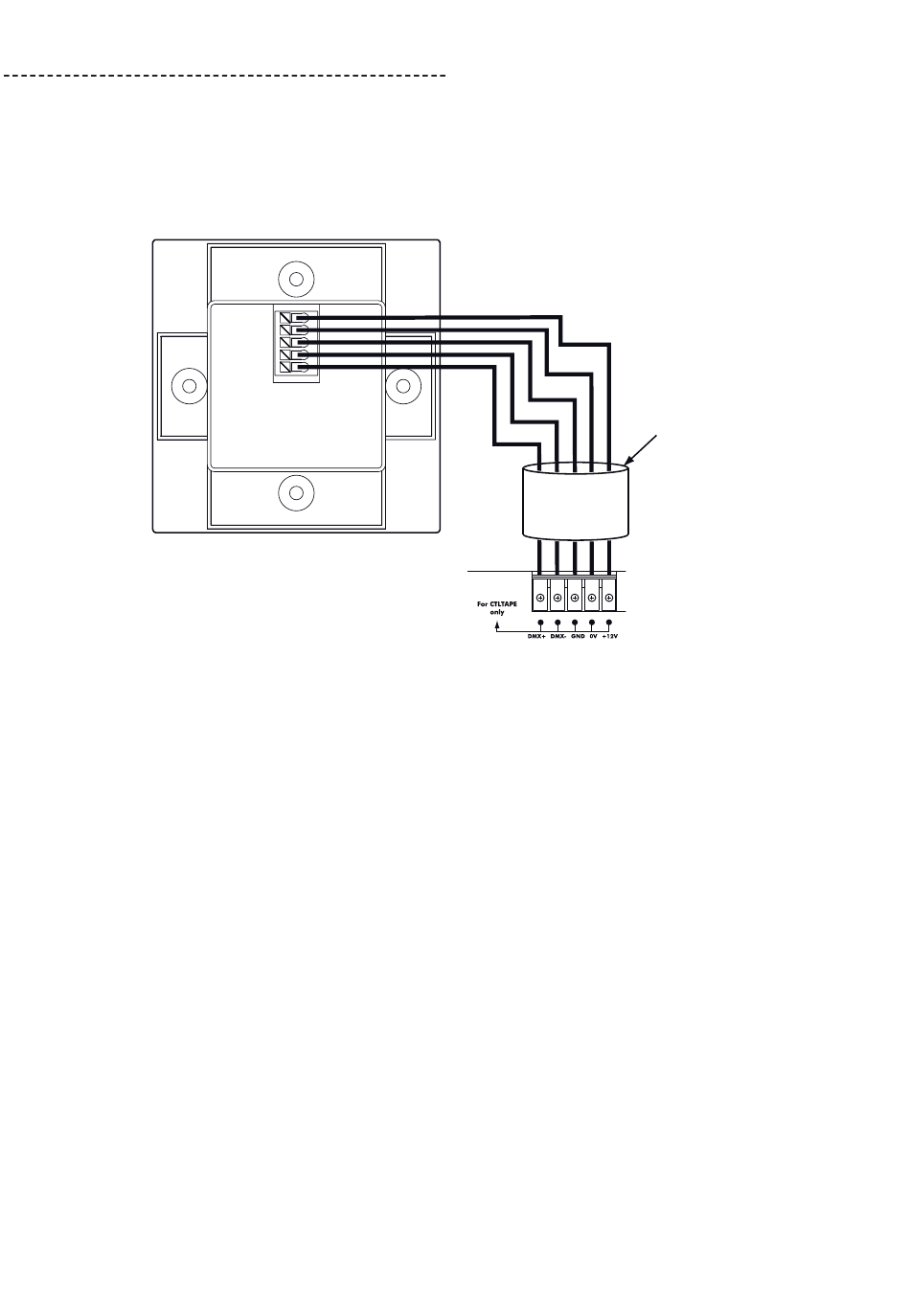

4-2 : Raccordement du CTLTAPE sur le POWTAPE
Le CTLTAPE est un boîtier de commande DMX mural. Sa mise en oeuvre s'effectue comme un équipement
électrique standard et il permet de piloter le boîtier de puissance POWTAPE.
Le raccordement entre le CTLTAPE et le POWTAPE s'effectue grâce à du câble CAT5 (câble réseau) réfé-
rence CAT5e-100.
Note : Un câble réseau CAT5 comporte 8 conducteurs plus la masse, dans le cadre de l'utilisation avec le
système POWTAPE/CTLTAPE, la masse et trois conducteurs ne seront pas utilisés. Coupez les conducteurs
non utilisés pour éviter qu'ils ne provoquent des courts circuits.
Page 8
CTLTAPE
+12V
0V
GND
DATA-
DATA+
+12V
0V
GND
DATA-
CABLE
DATA+
CAT5e
POW100R
