POWTAPE - Boîtier de contrôle, conversion et puissance pour ruban RVB

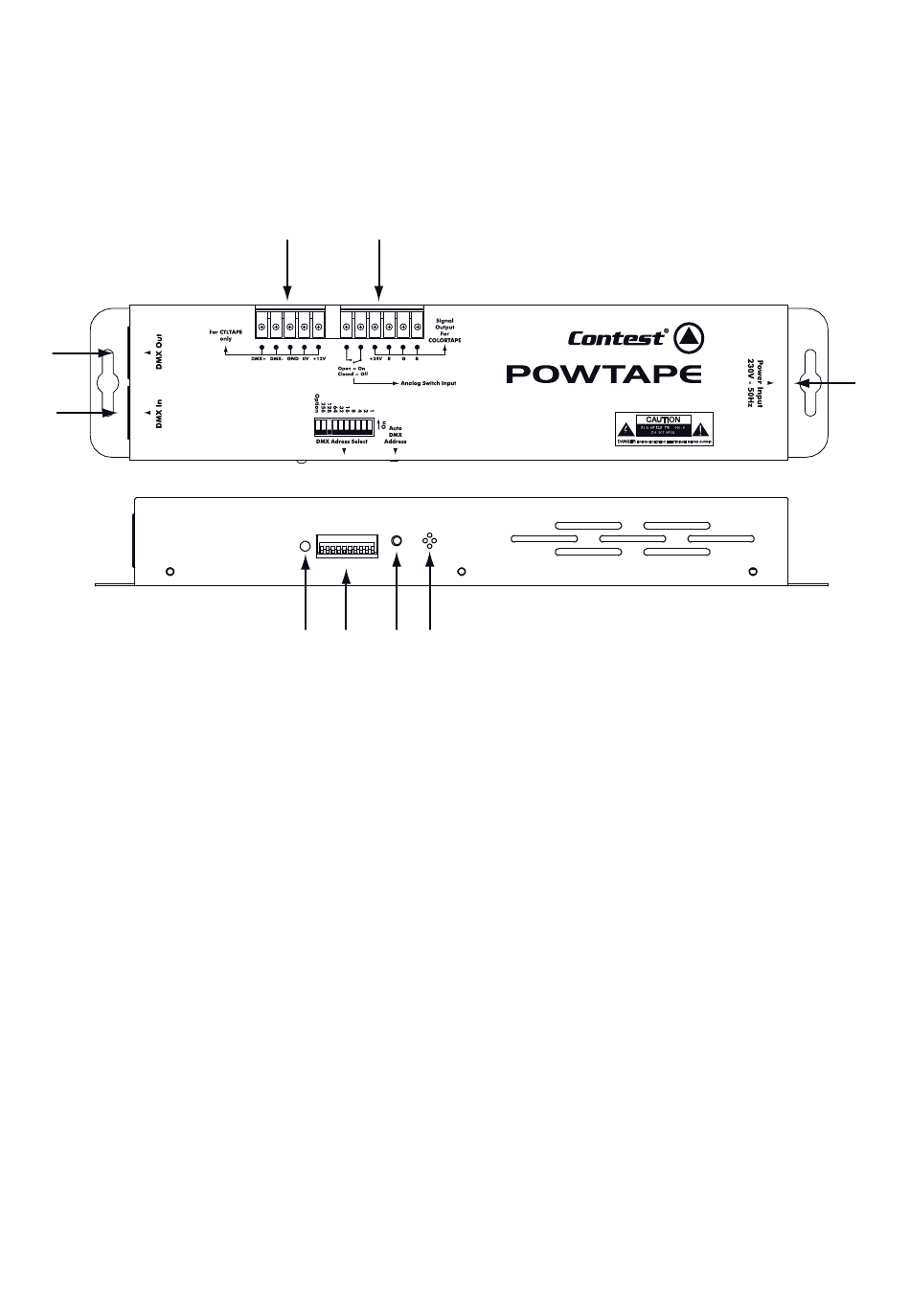

2 - Description du produit

Le POWTAPE est le boîtier qui permet d'alimenter, de contrôler ou de convertir un signal DMX pour
des rubans à LEDs.
Il permet d'alimenter jusqu'à 50W de ruban maximum.
4
5
1 - Entrée alimentation
Raccordez ici le câble d'alimentation secteur fourni.
La tension d'alimentation est : 230V - 50Hz
2 - Bornier de connection au ruban et
interrupteur
Ce bornier permet de raccorder les rubans au
POWTAPE.
Reportez vous au chapitre «Raccordements» pour
plus de détails.
Ce connecteur permet aussi de raccorder un
interrupteur pour mettre hors tension les rubans.
3 - Bornier de connection CTLTAPE
Ce bornier permet de raccorder le contrôleur mural
CTLTAPE ou tout autre contrôleur DMX compatible.
Reportez vous au chapitre «Raccordements» pour
plus de détails.
4 - Sortie DMX
Permet de raccorder d'autres appareils DMX sur la
même boucle que le POWTAPE.
5 - Entrée DMX
Permet de raccorder une télécommande DMX ou la
sortie DMX d'un autre appareil de la même boucle.
Page 4
3
2
6
7
8 9
7 - LED
Clignote quand un signal DMX est détecté.

7 - DIPSWITCHES

Ces dipswitches permettent de préciser l'adresse
DMX du POWTAPE ou de paramétrer certains
modes de fonctionnement. Plus de détails
concernant ces dipswitches sont disponibles au
paragraphe suivant.
8 - Bouton Auto DMX Address
Ce bouton permet d'adresser le POWTAPE via un
contrôleur externe.
9 - Micro
Permet au POWTAPE de se synchroniser sur la
musique.
1
