POWTAPE - Boîtier de contrôle, conversion et puissance pour ruban RVB
5 - Annexes
5-1 - Câblage DMX
Si vous utilisez une télécommande DMX pour contrôler vos appareils, vous devez
relier vos appareils via les fiches XLR.

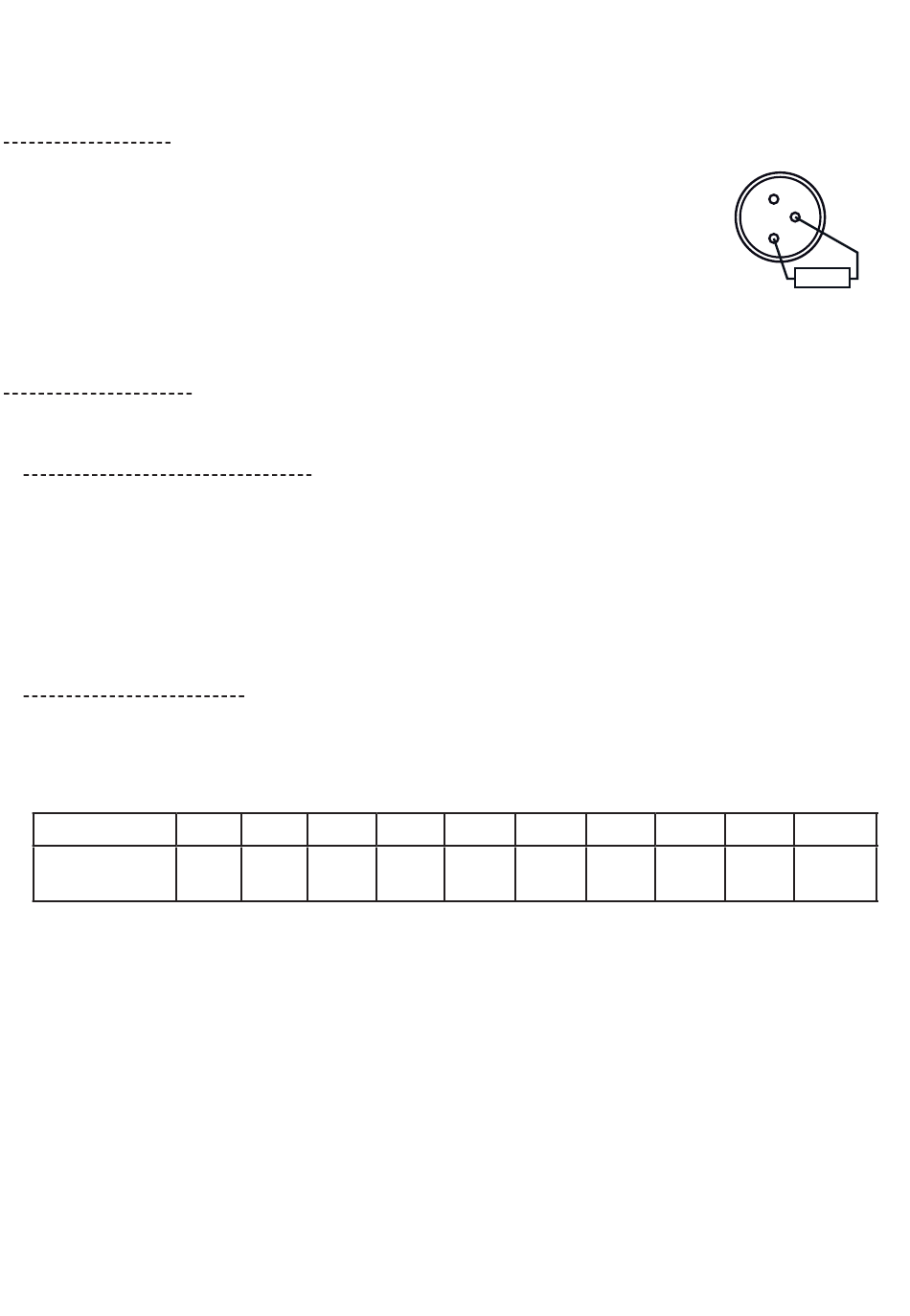

Dans le cas d'une boucle DMX de grande longueur (plus de 100 m) il est recommandé
d'utiliser un circuit bouchon (Résistance de 120 Ohms entre les bornes 2 et
3 d'une fiche XLR).
Chaque appareil doit avoir une adresse programmée pour recevoir les informations
envoyées par la télécommande DMX. L'adresse peut se situer entre 0 - 511.
Paramétrez votre adresse via le menu Addr de l'écran LED.
5-2 - Adressage DMX
Pour donner l'adresse DMX à votre POWTAPE, deux méthodes :
5-2-1 : Par adressage automatique :
Mode opératoire :
- Reliez le POWTAPE au contrôleur DMX
- Mettez le POWTAPE sous tension
- Mettez tous les canaux de votre contrôleur à 0 (000).
- Montez le canal correspondant à l'adresse que vous avez choisie sur la valeur 255 (à fond).
- Appuyez brièvement sur le bouton Auto DMX Address.
- L'adresse est maintenant fixée.
5-2-2 : Par les dipswitches :
Paramétrez vos dipswitches 1 à 9 pour que tous vos appareils reçoivent le signal DMX. Referez vous au
tableau ci-dessous pour connaître les correspondances entre les adresses DMX et le code binaire des
dipswitches.
Dipswitches
Valeur déci-
male
Exemples:
Adresse 5: enclenchez les dipswitch #1 et #3 (valeur 1+4=5)
Adresse 9 : enclenchez les dipswitch #1 et #4 ( valeur 1+8=9)
Notes :
Si vous voulez que deux POWTAPE fonctionnent de la même façon, vous pouvez paramétrer les dipswitches
pour les deux appareils sur la même adresse.
Le POWTAPE fonctionne grâce à 4 canaux DMX. Pour qu'il soient indépendants vous devez sauter 4 valeurs
pour chaque appareil. Par exemple, positionnez le premier POWTAPE sur l'adresse 1, le deuxième sur
l'adresse 5 (1+4), le troisième sur l'adresse 9 (1+4+4), et ainsi de suite. Adressés de cette manière, chaque
POWTAPE est dans une plage de valeurs qui lui est propre et les ordres envoyés à un appareil ne seront pas
pris en compte par les autres.
Page 10
#1
#2
#3
1
2
4
#4
#5
#6
8
16
32
#7
#8
#9
64
128
256
1
3
2
R
120 Ω 1/4W
#10
