Sommaire des Matières pour Contest architecture POWTAPE H9583

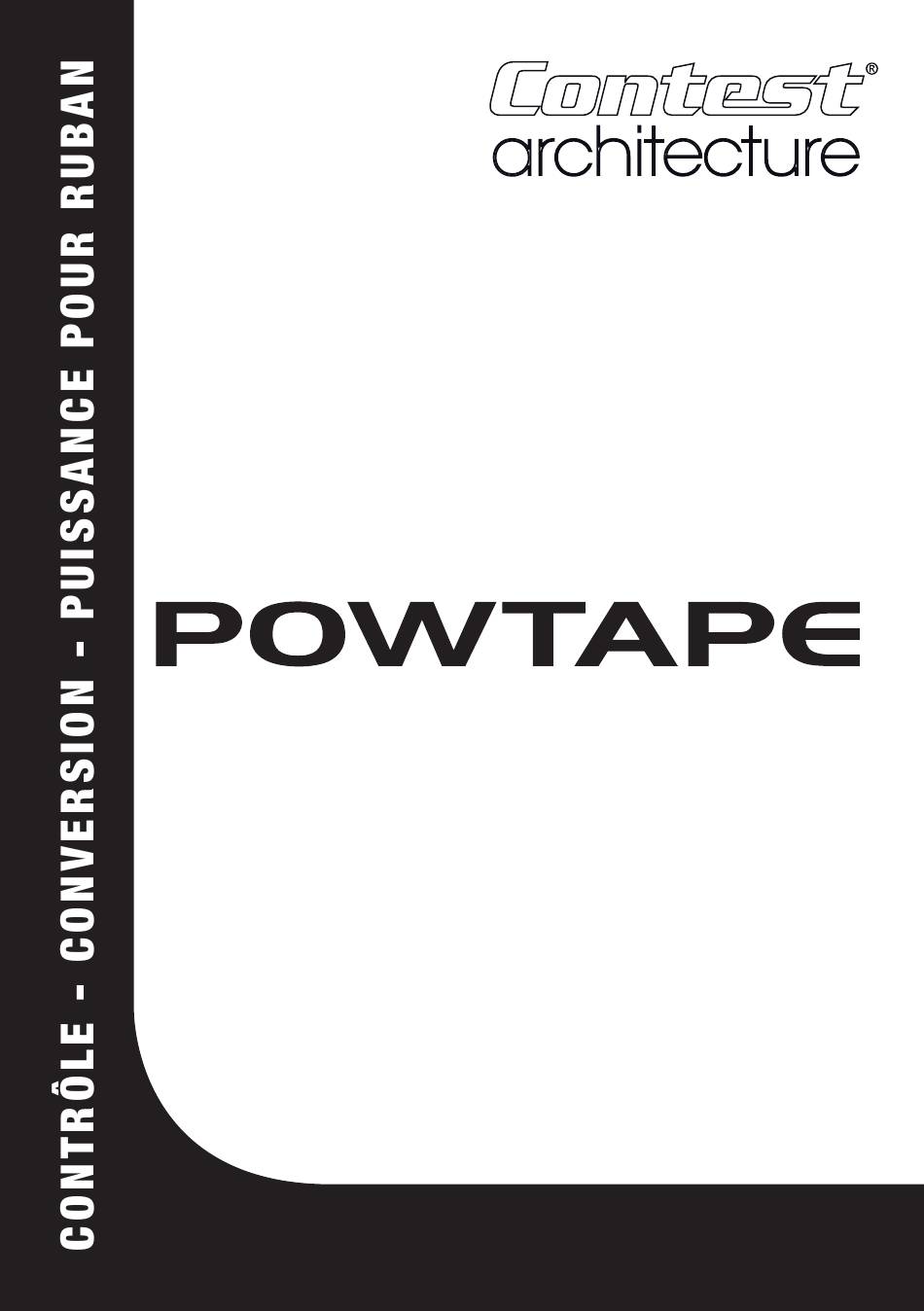

- Page 1 GUIDE DE L’UTILISATEUR 9583 - Version 2 Sept 2011...
-
Page 2: Instructions De Sécurité
POWTAPE - Boîtier de contrôle, conversion et puissance pour ruban RVB 1 - Instructions de sécurité Symboles utilisés Le symbole CAUTION signale un risque de Le symbole IMPORTANT signale une dégradation du produit. recommandation d'utilisation importante. Le symbole WARNING signale un risque d'atteinte à... - Page 3 POWTAPE - Boîtier de contrôle, conversion et puissance pour ruban RVB Instructions et recommandations 1 - Lisez les instructions : Il est conseillé de bien lire 10 - Alimentation électrique : Ce produit fonctionne toutes les instructions d’utilisation et de fonctionnement seulement sur le voltage indiqué...
-
Page 4: Description Du Produit
POWTAPE - Boîtier de contrôle, conversion et puissance pour ruban RVB 2 - Description du produit Le POWTAPE est le boîtier qui permet d’alimenter, de contrôler ou de convertir un signal DMX pour des rubans à LEDs. Il permet d’alimenter jusqu’à 50W de ruban maximum. 1 - Entrée alimentation 7 - LED Raccordez ici le câble d’alimentation secteur fourni. -
Page 5: Modes De Contrôle
POWTAPE - Boîtier de contrôle, conversion et puissance pour ruban RVB 3 - Modes de contrôle 3-1 : Via les dipswitches Position des dipswitches Mode Master Le POWTAPE exécute les programmes sélectionnés 2 3 4 5 6 7 8 9 10 via dipswitches et les transmet via sa sortie DMX. - Page 6 POWTAPE - Boîtier de contrôle, conversion et puissance pour ruban RVB 3-2 : Via un contrôleur DMX universel Le POWTAPE comporte 4 canaux DMX dont le tableau ci-dessous vous donne les différentes valeurs : CANAL 1 CANAL2 CANAL3 CANAL4 ROUGE VERT BLEU DIMMER/STROBE...
-
Page 7: Raccordement Des Éléments Entre-Eux
POWTAPE - Boîtier de contrôle, conversion et puissance pour ruban RVB 4 - Raccordement des éléments entre-eux 4-1 : Raccordement du ruban sur le POWTAPE RUBAN RGB +24V Note : La puissance maximale du POWTAPE est de 50W, vous pouvez donc utiliser un câble quatre conducteurs de type RGBB-100 pour relier le ruban au POWTAPE. - Page 8 POWTAPE - Boîtier de contrôle, conversion et puissance pour ruban RVB 4-2 : Raccordement du CTLTAPE sur le POWTAPE Le CTLTAPE est un boîtier de commande DMX mural. Sa mise en oeuvre s’effectue comme un équipement électrique standard et il permet de piloter le boîtier de puissance POWTAPE. Le raccordement entre le CTLTAPE et le POWTAPE s’effectue grâce à...
- Page 9 POWTAPE - Boîtier de contrôle, conversion et puissance pour ruban RVB 4-3 : Raccordement de plusieurs POWTAPE Le schéma ci-dessous illustre l’utilisation d’un seul CTLTAPE comme commande DMX de plusieurs POW- TAPE. Il faut un POWTAPE pour alimenter un ruban, par contre un seul CTLTAPE peut piloter plusieurs POWTAPE.
- Page 10 POWTAPE - Boîtier de contrôle, conversion et puissance pour ruban RVB 5 - Annexes 5-1 - Câblage DMX Si vous utilisez une télécommande DMX pour contrôler vos appareils, vous devez relier vos appareils via les fiches XLR. Dans le cas d’une boucle DMX de grande longueur (plus de 100 m) il est recommandé d’utiliser un circuit bouchon (Résistance de 120 Ohms entre les bornes 2 et 3 d’une fiche XLR).
-
Page 11: Caractéristiques Techniques
POWTAPE - Boîtier de contrôle, conversion et puissance pour ruban RVB 6 - Caractéristiques techniques CARACTERISTIQUES GENERALES : • Compatible avec les rubans tricolores et monochromes : - Sortie RGB pour rubans tricolores - Sortie 3 canaux pour rubans monochromes •... - Page 12 La société CONTEST ® apporte le plus grand soin à la fabrication de ses produits pour vous garantir la meilleure qualité. Des modifications peuvent donc être effectuées sans notification préalable. C’est pourquoi les caractéristiques techniques et la configuration physique des produits peuvent différer des spécifications et illustrations présentées dans ce manuel. ®...
