1. Eléments de manipulation

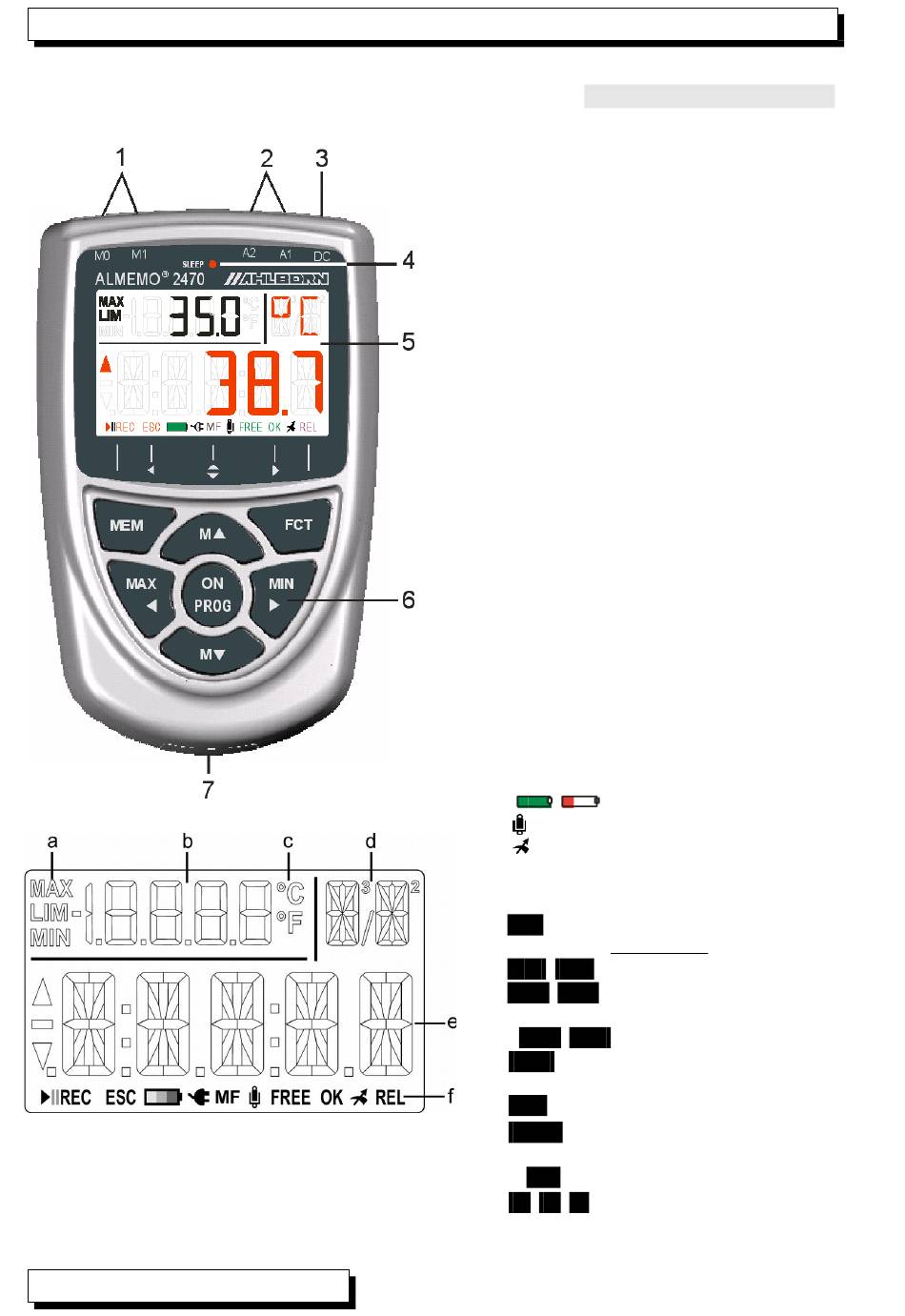

1. ELÉMENTS DE MANIPULATION
DOS DE L'APPAREIL :
(7) COMPARTIMENT PILES
2
ALMEMO
2470
®
* uniquement 2470-2, -2S
(1) Entrées de mesure M0 et M1*
M0 ... M1* pour tous capteurs ALMEMO
M10..30
3 canaux supplément.
M4*
canal de fonction diff.
M11*..M34* 6 canaux supplém.
(2) Sorties A1*, A2*
A1* Interface USB (ZA 19019-DKU)
RS 232 (ZA 1909-DK5)
Ethernet (ZA 1945-DK)
RS 422 (ZA 5099-NVL/NVB)
2e sortie analog. (ZA 1601-RK)
A2* câble réseau (ZA1999-NK5/NKL)
entrée déclench. (ZA 1000-ET/EK)
sorties relais (ZA 1006-EGK)
1ère sortie analog. (ZA 1601-RK)
(3) Prise CC
Adapt. secteur (ZA1312NA1, 12V,0.2A)
Câble isol. galv. (ZA 2690-UK, 10-30V)
5V et USB (ZA 1919-DKU5)
(4) LED Veille
(5) Afficheur LCD
(a)Fonction
(b)pt. de mesure, 2ème mesure, fonction
(c) Unité de la 2ème mesure
(d)Unité de la 1ère mesure
(e)1ère mesure
(f)
Etats de fonctionnement :
Mémoire des mesures
►II
REC
Etat de pile : pleine, vide
lissage activé
mesure corrigée
REL
mesure relative
(6) Touches de service
activer/arrêter l'appareil,
ON
appui long arrêter
sélection pt de mesure
M▲
M▼
,
valeur max/min,
MAX
,
MIN
appui long suppression
..
seuil max/min
MAX
,
MIN
mémoire de mesures,
MEM
appui long affichage des valeurs
Fonction
FCT
Programmer :
PROG
►
mesure rel., compensation
annuler
FCT
... saisie données
▲, ▼,
►
