8. Raccordement des capteurs
AVANTAGE des canaux internes à l'appareil : Si l'on utilise plusieurs capteurs
pour la même application, il n'est pas nécessaire de reprogrammer les cap-
teurs et ils peuvent être remplacés sans perdre les canaux de fonction. Si tou-
tefois toute l'application dépend d'un seul capteur, alors il est préférable de
programmer les canaux de fonction dans le capteur.
Sur l'appareil de mesure, l'affectation des voies est ainsi la suivante :
Canaux capteur
4è canal
30
3è canal
20
10
2è canal
1er canal
00
M0

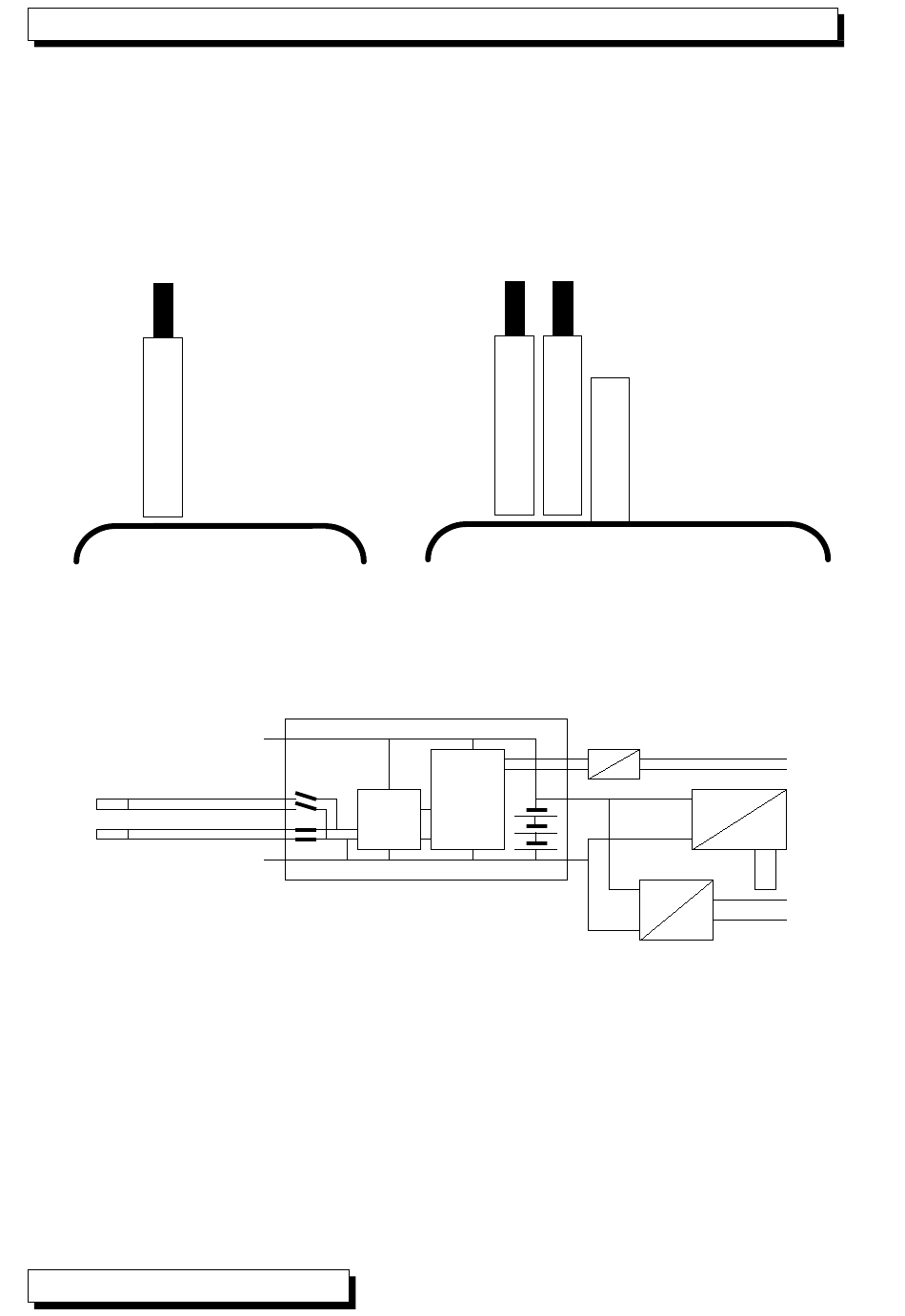

8.3 Isolement
Lors de la mise en place d'un montage de mesure fonctionnant, il est très im-
portant qu'aucun courant de compensation ne s'écoule entre les capteurs, l'ali-
mentation et les périphériques. Ceci s'obtient lorsque tous les points sont au
même potentiel ou que les potentiels différents sont séparés galvaniquement.
Capteurs
M2
M1
M0
Les deux entrées du 2470-2 sont à séparation galvanique par des relais pho-
tovoltaïques et entre elles, la différence de potentiel admissible est de 50 V
CC ou 60 V CA. Les capteurs combinés sur un même connecteur et les cap-
teurs avec alimentation sont cependant reliés galvaniquement et doivent donc
être utilisés de manière isolée. La tension entre les entrées de mesure elles-
mêmes (entre B, C, D, A ou -) ne doit pas dépasser 5 V !
L'alimentation est isolée par un convertisseur CC/CC (ZA2690-UK). Les
câbles de données et de déclenchement sont équipés d'optocoupleurs. Sur les
câbles de sortie analogiques sans séparation galvanique, l'appareil d'enregis-
trement ou les capteurs doivent être hors potentiel.
18
ALMEMO
2470-1S
1er canal
DC
U+
CAN
U-
2470
®
Canaux capteur
30
31
4è canal
3è canal
20
21
2è canal
10
11
00
01
M0 M1 M4
uC
2470-2/2S
Canaux internes
34
24
14
Différence M01-M00
04
A2 A1 DC
Câble données
DC
AC
Alimentation
DC
DC
10..30V=
230V≈
