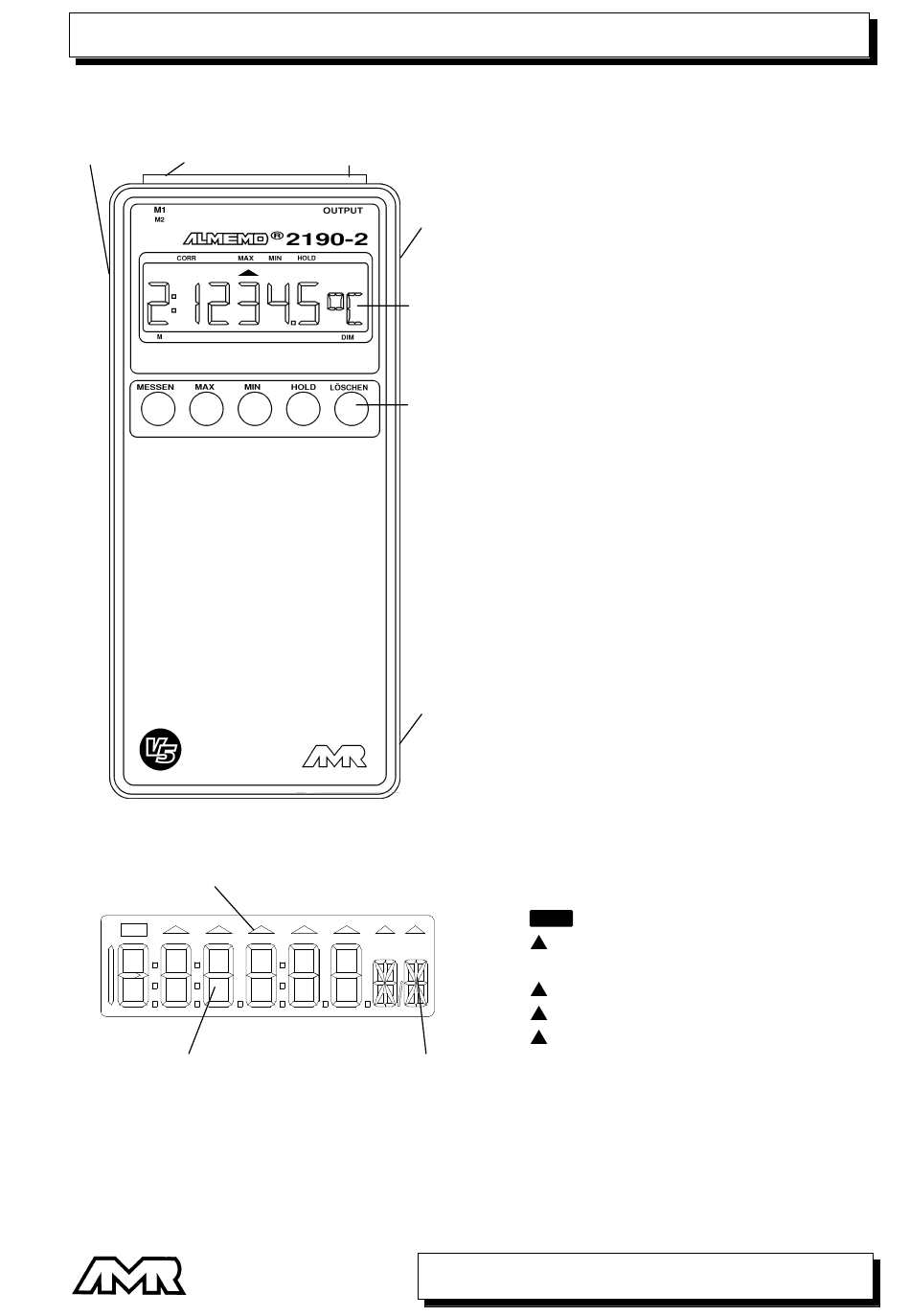

1.2 Eléments de service
(1)
( 2 )
a
CORR
B A T
b
( 3 )
(4)
(5)
(6)
(7)
MAX
HOLD
MIN
3
2
c
(1) Interrupteur MARCHE/ARRET
en haut: ON
en bas:
(2) Entrée mesure M1
M1
M2 à M4
(3) Prise de sortie OUTPUT
Sortie analogique (ZA 1601-RK)
(4) Connecteur femelle DC
Adapt. secteur (ZB 2290-NA, 12V, 200mA)
Câble de racc. (ZB 5090-EK, 7-13V CC)
Câble isol. galv. (ZB 2290-UK, 10-30V)
(5) Afficheur LCD
(6) Touches de fonction
MESURE
MAX
MIN
HOLD
ANNULATION mise à zéro mesure
(7) Compartiment pile (dos de
l'appareil)
Pile Alcaline-Manganèse 9V (6F22)
Place pour pile de rechange
(5) Afficheur LCD
(a) Symboles des états de fonctionn.
CORR
clignote mesure différentielle
MAX
MIN
HOLD
(b) 6 x afficheur 7 segments pour:
point de mesure, mesure
(c) Afficheur 2 x 16 segments pour:
Unité de la mesure
ALMEMO
2190-2
Eléments de service
ARRÊT
pour tout capteur ALMEMO
canaux supplémentaires
valeur, point
lire valeur max
lire valeur min
geler la mesure
Effacem. max-min, hold
U-pile < 7 V
correction de mesure
valeur max
valeur min
mesure gelée
7
