OUTILS D'INSTALLATION REQUIS

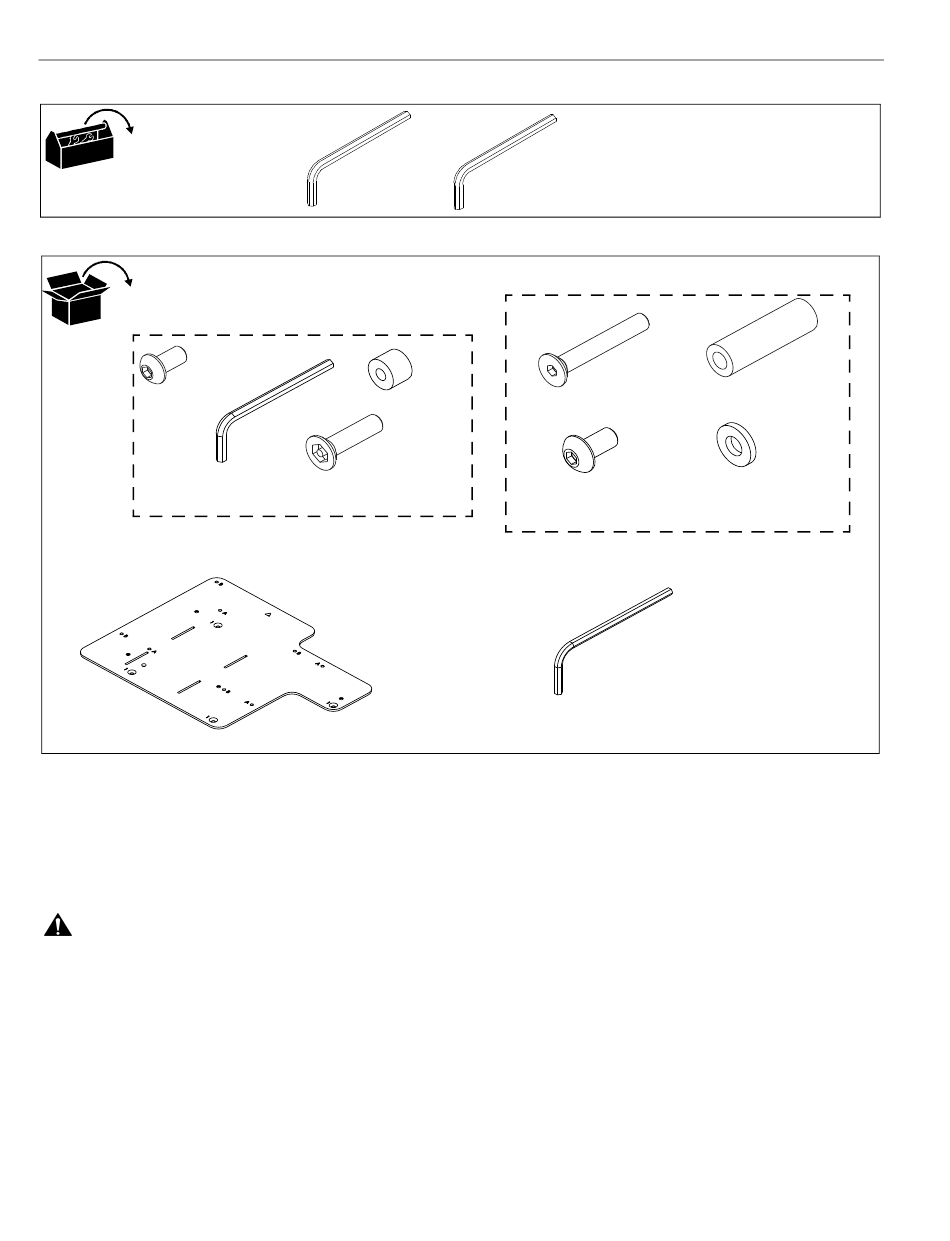

PIÈCES
Ensemble de matériel pour UF55/UF55W/UF65/UF65W
A (1)
1/4-20 x 1/2 po
B (1)
5/32 po
(Clé de sécurité)
J (1)
[support d'interface]
INSTALLATION
AVERTISSEMENT :
TROP SERRER LES VIS PEUT
ENDOMMAGER DES PIECES ET PEUT CAUSER DES
BLESSURES OU ENDOMMAGER L'EQUIPEMENT !
SERREZ PAS TROP les vis en installant le support
d'interface
IMPORTANT !
Alignez le triangle sur le support d'interface (J)
avec le centre de la lentille du projecteur pour l'adapter au bon
trou de montage correct. Le support d'interface (J) peut être
retourné pour s'adapter à tous les trous de montage requis.
13
5/32 po -
clé de sécurité
(Comprise)
D (4)
.500 x .194 x .375 po
C (4)
M4 x 16mm
M2.5
(Comprise)
Ensemble de matériel pour UF70/UF70W/UF75/UF75W
E (4)
M4 x 35mm
G (4)
M4 x 8mm
K (1)
(M2.5)
IMPORTANT !
Passez à la section Remplacer les systèmes
SMART i3 et i4, Remplacer les systèmes SMART i5 (UF75/
UF75W) ou Remplacer les systèmes SMART i5 (UF70/
UF70W) pour terminer l'installation du V12H870001.
Instructions d'installation
F (4)
.313 x .166 x 1.00 po
H (4)
(M4)
