Connexions
Le RP500 est équipé de plusieurs connecteurs différents. Avant de le connecter, veillez à ce
que le RP500 et votre amplificateur soient hors tension. Comme le RP500 n'est pas muni d'un
interrupteur secteur, vous devez connecter/déconnecter l'adaptateur secteur PS0913B fourni à
l'embase secteur pour le placer sous/hors tension.
Amp/Cabinet Bypass
Le RP500 permet de désactiver les modélisations d'amplis/enceintes pour appliquer les effets au
signal de votre amplificateur/enceinte externe. Pour désactiver les modélisations d'amplis/encein-
tes dans tous les Presets du RP500, appuyez sur la touche Amp/Cabinet Bypass pour que
sa Led s'allume. Pour activer les modélisations d'amplis/enceintes dans tous les Presets, appuyez
sur la touche Amp/Cabinet Bypass pour que sa Led s'éteigne.
Utilisation mono - Amplificateur
Connectez votre guitare à l'entrée Input du RP500. Reliez la sortie Left (Mono) du RP500
à l'entrée instrument ou au retour d'effets de votre amplificateur à l'aide d'un câble instrument
mono. Placez la touche Amp/Mixer des sorties Jacks 6,35 mm sur la position Amp. Vous devez
normalement désactiver les modélisations d'amplis/enceintes pour utiliser cette configuration.
Utilisation stéréo
Pour une utilisation en stéréo, connectez la guitare à l'entrée Input du RP500. Reliez la sortie
Left (Mono) à l'entrée d'un amplificateur, d'une voie de mixage ou d'un ampli de puissance.
Reliez la sortie Right à un second amplificateur, une seconde voie de mixage ou un second
ampli de puissance. Pour la connexion à une console de mixage, placez les réglages de panorami-
que des voies complètement à gauche et à droite afin de conserver la séparation stéréo. Lorsque
le RP500 est relié à une console, la touche Amp/Mixer des sorties Jacks 6,35 mm doit être
réglée sur la position Mixer. Lorsque le RP500 est relié à deux amplificateurs, la touche Amp/
Mixer des sorties Jacks 6,35 mm doit être réglée sur la position Amp. Vous devez normalement
désactiver les modélisations d'amplis/enceintes pour utiliser cette configuration.

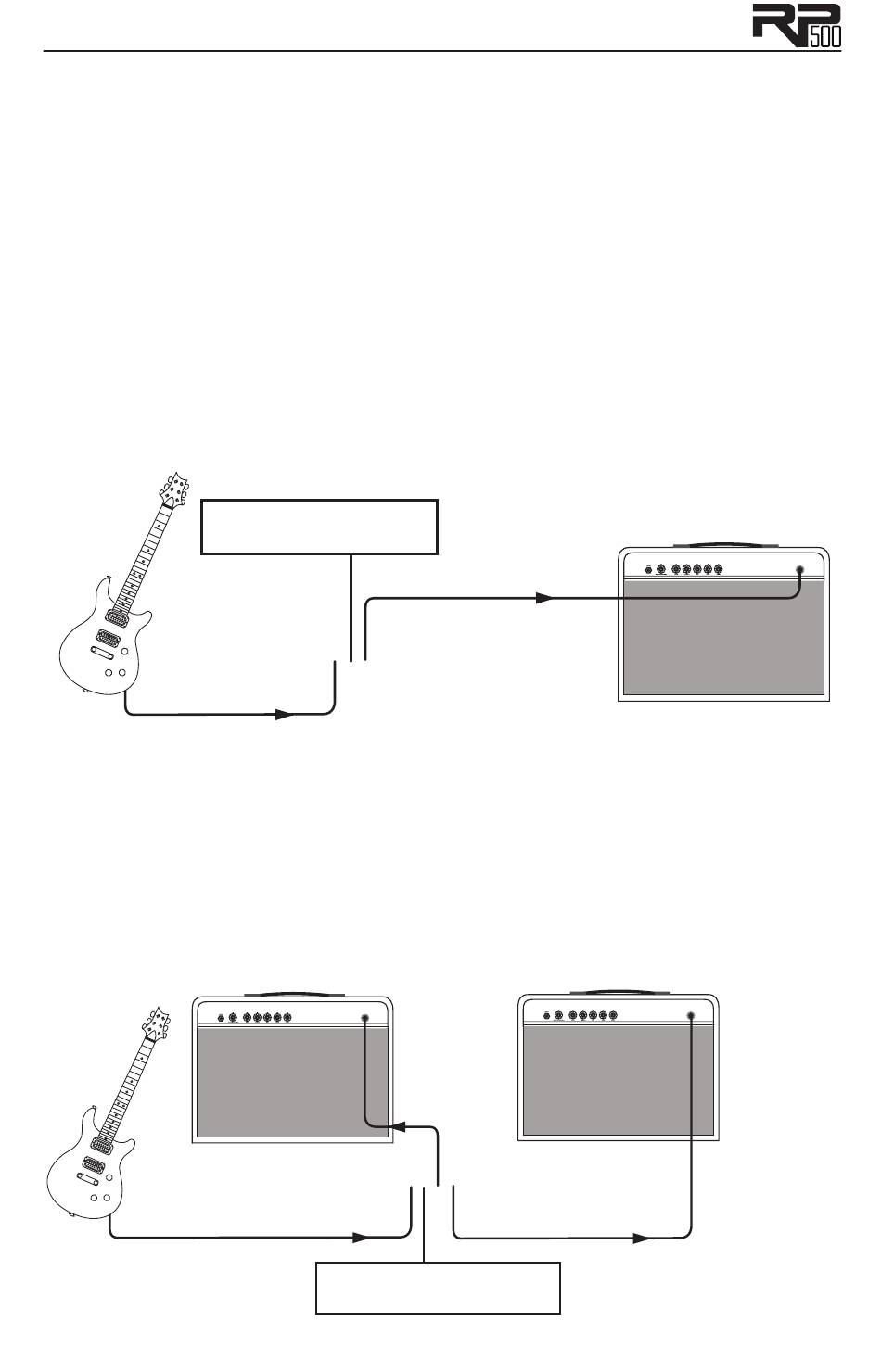

Configuration stéréo avec deux amplificateurs
Configuration stéréo avec une console
8
Touche Amp/Mixer des
Jacks 6,35 mm réglée sur "Amp"
Sortie Jack 6,35 mm gauche (Mono)
Entrée
Entrée
Touche Amp/Mixer des
Jacks 6,35 mm réglée sur "Amp"
Sortie
Jack 6,35 mm
gauche (mono)
Sortie Jack 6,35 mm droite
