Manuel d'utilisation Interface I-300 Pro
1
1

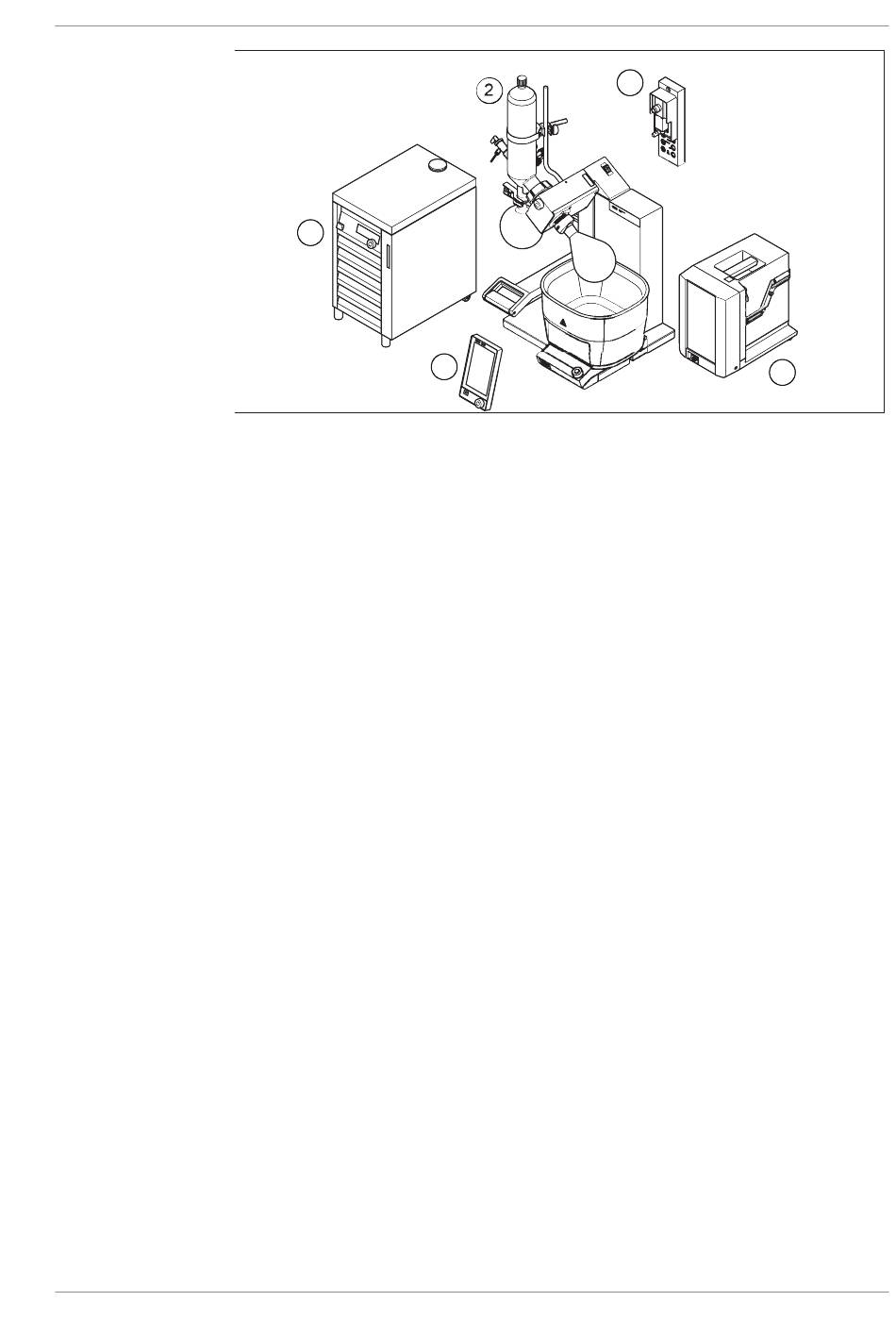

Fig. 12: Interface, VacuBox, Rotavapor, Vacuum Pump et Recirculating Chilller
1
Recirculating Chiller F-3xx
2
Rotavapor R-300 avec bain chauffant
B-300
3
VacuBox
Un système de distillation BUCHI complet comporte typiquement des composants
suivants :
— Rotavapor R-300 avec bain chauffant
— Vacuum Pump V-300
— Recirculating Chiller F-3xx
— VacuBox
— Interface I-300 / I-300 Pro
La transmission de données entre les différents appareils de laboratoire BUCHI
s'effectue par le biais de connexions de communication BUCHI standard. Voir
Chapitre 5.2.3 "Vue d'ensemble : Configuration des connexions de communication
(COM)", page 41.
Le liquide de refroidissement circule dans son propre circuit de tuyaux à travers le
système de distillation. Voir Chapitre 5.2.4 "Vue d'ensemble : Schéma de
raccordement des tuyaux de refroidissement", page 41.
Les appareils de laboratoire à mettre sous vide sont raccordés par le biais de
raccords de tubes de vide à la pompe à vide et à la VacuBox. Voir Chapitre 5.2.5 "Vue
d'ensemble : Configuration des raccords de tubes de vide", page 42.
Connexion du câble de communication sur l'interface
Les connexions de communication entre l'Interface I-300 Pro, la VacuBox et les
autres appareils de laboratoire BUCHI s'effectuent par le biais du connecteur de
communication BUCHI standard (câble vert). Les connecteurs correspondants se
5
5
4
Vacuum Pump V-300
5
Interface I-300 / I-300 Pro
Mise en service | 5
3
3
4
4
39/126
