5 | Mise en service
5.1.3
36/126
Installez l'interface (1) sur le support et fixez-la à l'aide d'une vis moletée (6) sur
u
la face arrière.

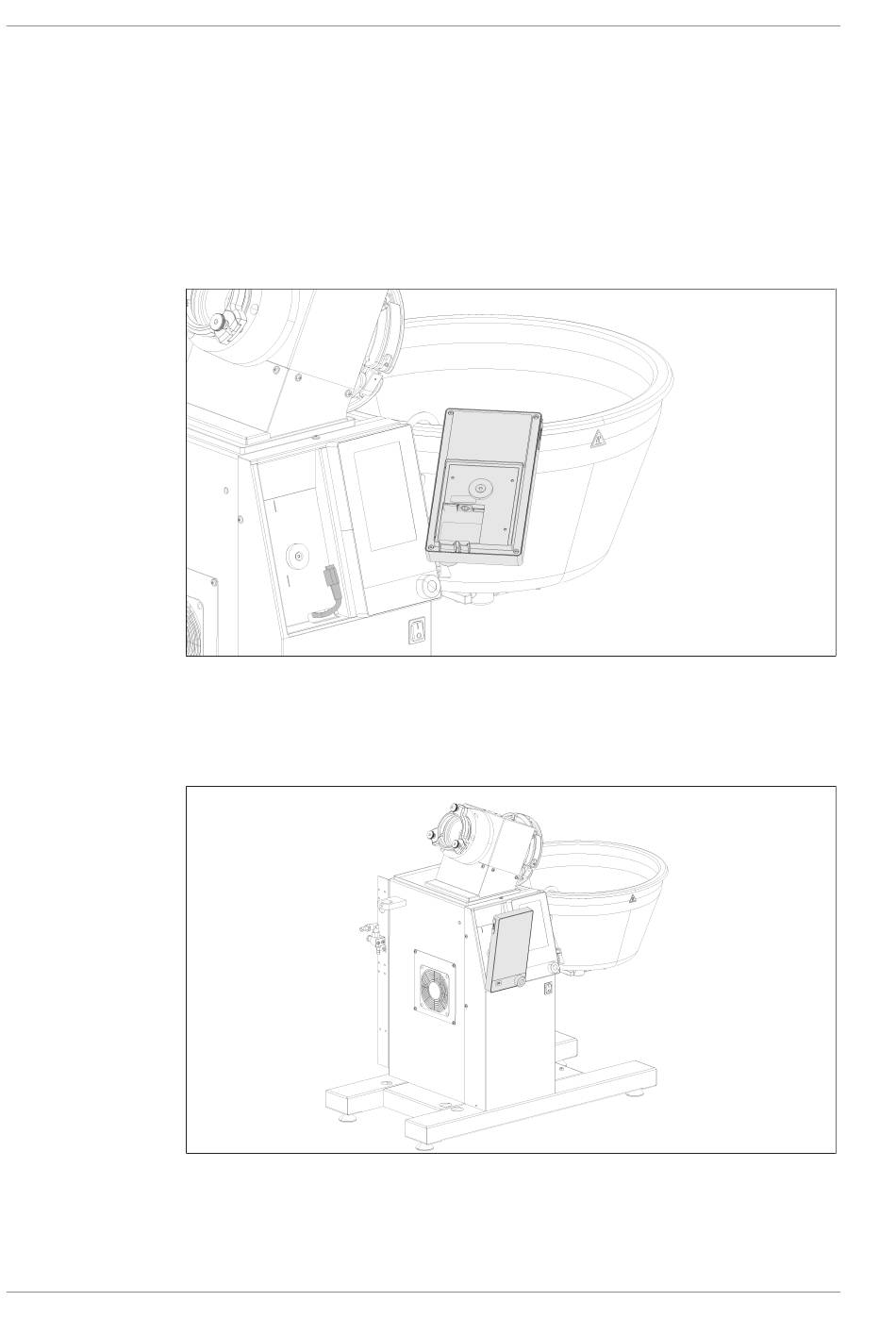

Montage de l'interface sur le Rotavapor R-220 Pro
L'[Interface I-300 Pro] est montée directement à côté de l'écran interne du
Rotavapor R-220 Pro.
Enlevez le couvercle à gauche de l'écran du Rotavapor. (Le couvercle dévoile un
u
câble de communication pourvu d'un connecteur de communication BUCHI
standard et un câble LAN.)
Placez une plaque métallique sur la face arrière de l'Interface I-300 Pro et vissez.
u
Raccordez le câble de communication du Rotavapor à l'interface.
u
Raccordez le câble LAN du Rotavapor à l'interface. (Pour la connexion réseau, il
u
faut relier la face arrière du Rotavapor à un réseau.)
Introduisez l'interface dans le renfoncement à côté de l'écran du Rotavapor.
u
L'interface est alors maintenue par la plaque métallique et un aimant dans le
boîtier du Rotavapor.
Büchi Labortechnik AG
Manuel d'utilisation Interface I-300 Pro
