5 | Mise en service
5.1.5
5.2
38/126

Montage de l'interface sur un support mural (accessoire en option)

1
2
S T
O P

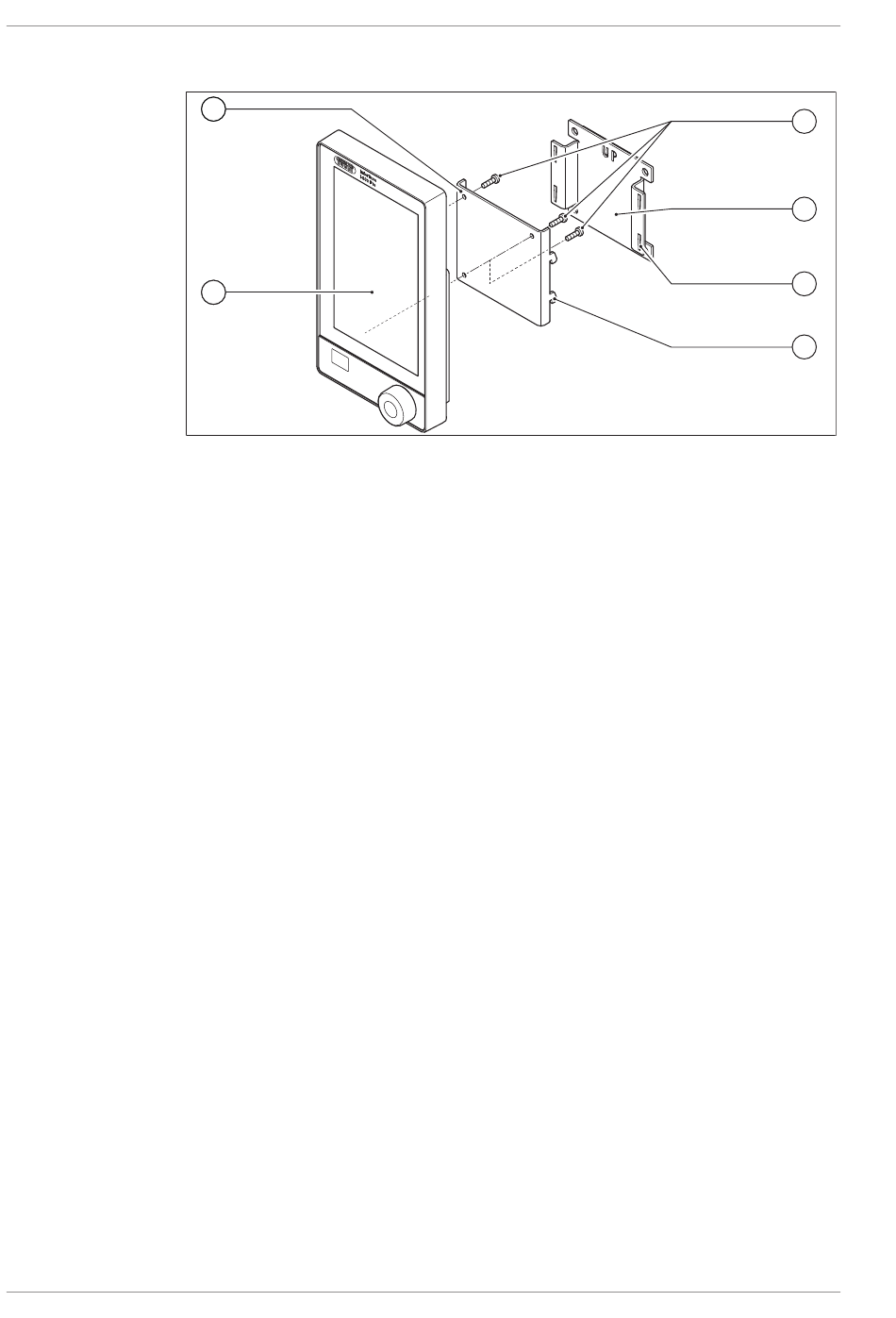

Fig. 11: Support mural en deux parties pour l'interface
1 Panneau avant du support mural
2 Interface
3 Vis de fixation pour l'interface
L'[Interface I-300 Pro] peut également être apposée directement sur un mur crépi ou
carrelé, ou encore sur une hotte d'extraction de laboratoire, par le biais d'un support
mural.
Positionnez sur le mur le panneau arrière (4) du support mural en deux parties.
u
Attention : l'indication estampée "UP" doit être en haut.
Option 1 : retirez le film de protection de la face arrière du panneau et appuyez le
u
panneau avec le film autocollant à l'endroit voulu sur le mur/le verre.
Option 2 : aux endroits où se trouvent les orifices sur le panneau arrière, percez
u
quatre trous au mur et fixez le panneau au mur à l'aide de vis.
Installez l'interface (2) sur la surface extérieure du panneau avant (1) et fixez-la à
u
l'aide de trois vis (3).
Placez le panneau avant avec l'interface sur le panneau arrière. Ce faisant, les
u
crochets (6) sur le panneau avant doivent s'accrocher dans les fentes oblongues
(5) sur le panneau arrière puis être abaissés.

Raccordement de l'Interface I-300 / I-300 Pro

L'Interface I-300 / I-300 Pro peut être raccordée soit à des appareils de laboratoire
BUCHI individuels, soit à un système de distillation complet.
4 Panneau arrière du support mural
5 Fente oblongue sur le panneau ar-
rière
6 Crochets sur le panneau avant
Manuel d'utilisation Interface I-300 Pro
Büchi Labortechnik AG
3
4
5
6
