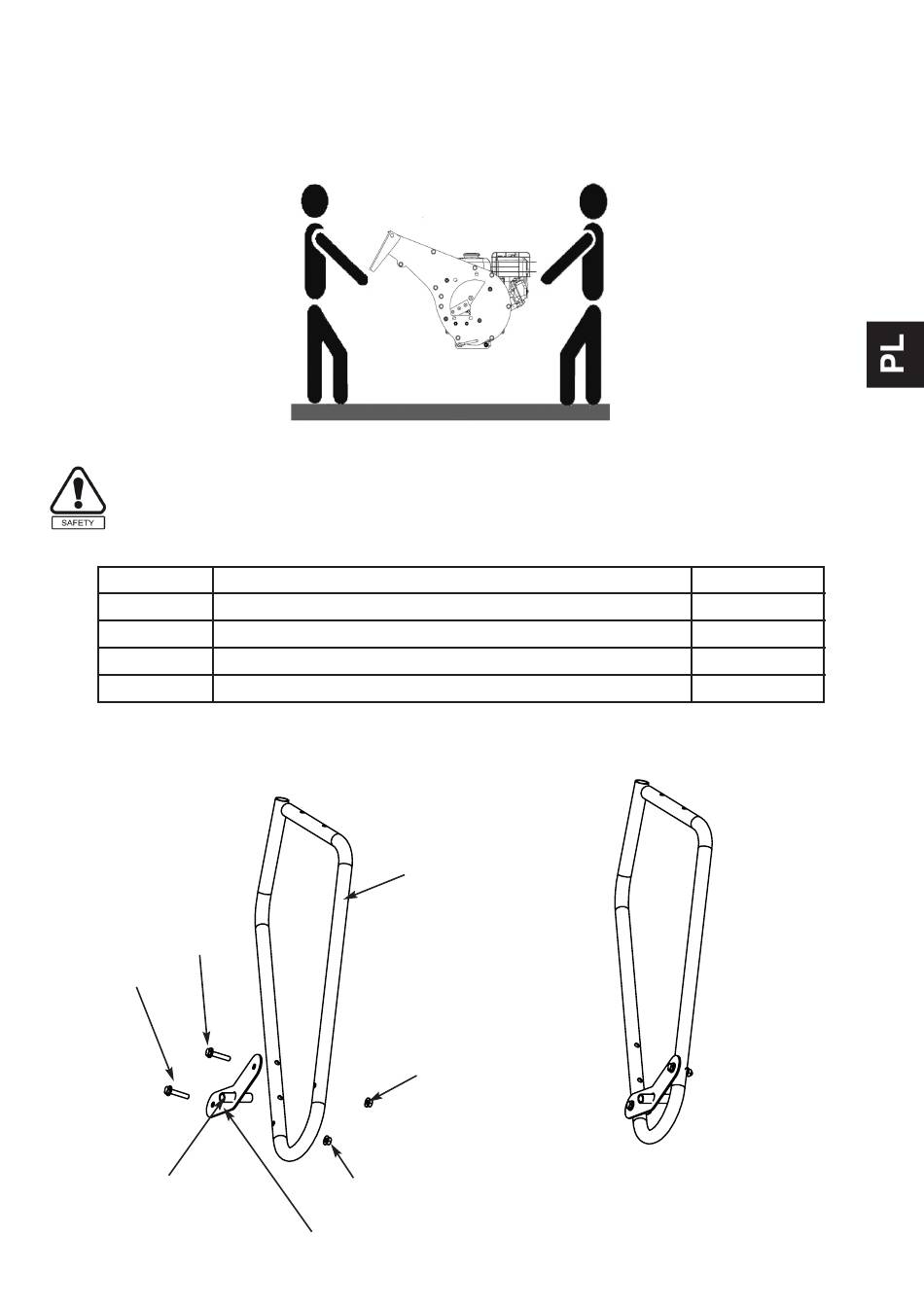

2) Montaż nóg i wylotu:
(osTroŻnIe w celu ułatwienia montażu nóg, należy dokręcić wszystkie śruby, a następnie zablokować po
zakończeniu montażu.)
a) Wyjąć zespół osłony strefy cięcia silnika (uwaga 2 osoby)
b) montaż rury lewej nogi oraz wspornika osi lewego koła
(zwrócić uwagę na kierunek oraz właściwy montaż)
ozn.
3
10
15
16
15
15
10
nazwa
Rura lewej nogi rozdrabniarki
Wspornik osi koła lewego - oznaczenie L
Śruba hm 8 x 40 z ozn. cr
Nakrętka h m8 z ozn. cr
3
16
16
oznaczenie L w dolnej części
7 - PL
Ilość
1
1
2
2
