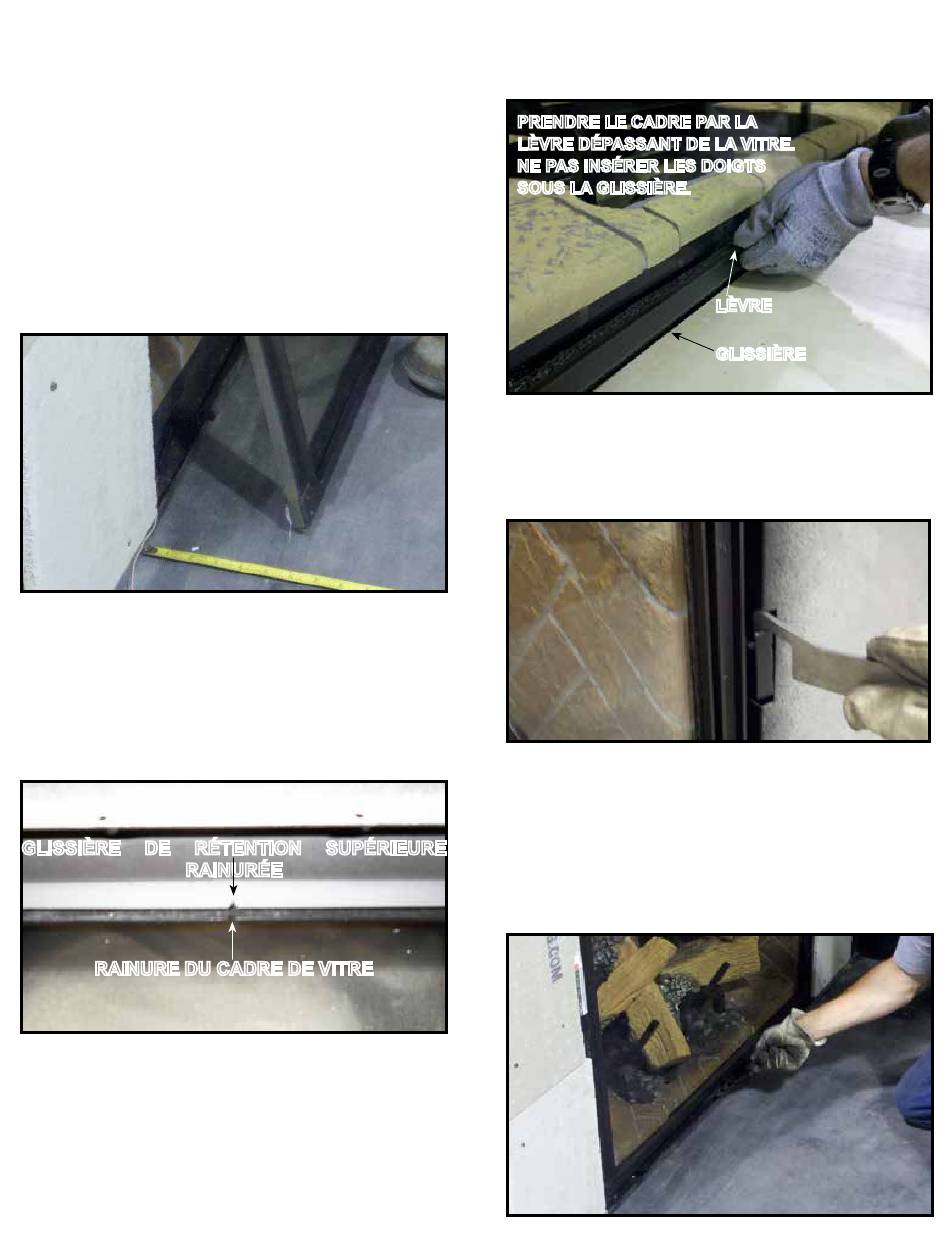

Replacer le panneau de verre fixe
Ce panneau de verre fixe est tenu en place par deux clips
latéraux, une glissière de rétention au sommet et deux clips
inférieurs. Le HEIR36 a trois clips inférieurs et HEIR42/HEIR50
ont quatre clips inférieurs. Pour retirer les clips, enclenchez le
clip à ressort avec l'outil et tirez légèrement vers l'extérieur.
Faites pivoter les poignets gauche et droit pour dégager le clip.
L'outil du clip de vitre est montré à la figure 11.1.
1. L'outil est attaché au coin inférieur droit du foyer. Retirez
l'outil en dévissant une vis. Si l'outil de clip de vitre a été
égaré, un outil de retrait des goupilles fendues peut être
utilisé.
2. Positionnez le panneau de verre fixe afin qu'il soit à environ
203 mm (8 po) de la face de l'appareil. Voir la figure 11.4.
L'application d'une porte archée exigera que la vitre soit
installée à un angle plus accentué.
Figure 11.4 Positionnement de la vitre
3. Centrez le panneau de verre fixe à partir de la gauche vers
la droite à l'intérieur du haut de l'ouverture de l'appareil.
Le cadre de la vitre a des languettes au bas coïncidant avec
l'emplacement des clips de vitre inférieurs. Le HEIR36 a trois
languettes et HEIR42/HEIR50 ont quatre languettes. Si la
vitre n'est pas centrée, elle ne peut être correctement instal-
lée. Alignez la rainure du centre supérieur du cadre de la vitre
avec la rainure de la glissière du haut. Voir la figure 11.6.
GLISSIÈRE
DE
RÉTENTION
RAINURÉE
RAINURE DU CADRE DE VITRE
Figure 11.5 Alignement des rainures
4. Installez le panneau de verre fixe en le soulevant et le glis-
sant dans la glissière supérieure. Attrapez le panneau de
verre fixe par les côtés.
ATTENTION! Danger de blessures! NE PAS placer vos doigts
sous le cadre de la vitre. Ils pourraient être coincés par le cadre
de la vitre pendant l'installation.
48
SUPÉRIEURE
Heatilator • HEIR36, HEIR42, HEIR50 Manuel d'installation • 2285-980CFR • 11/13
Une fois la vitre fermement installée dans la glissière su-
périeure, poussez le bas afin que le panneau de verre fixe
repose sur les languettes support du clip de vitre. Voir la
figure 11.6.
PRENDRE LE CADRE PAR LA
LÈVRE DÉPASSANT DE LA VITRE.
NE PAS INSÉRER LES DOIGTS
SOUS LA GLISSIÈRE.
Figure 11.6. Installer la vitre
5. Assurez-vous que le panneau de verre fixe est bien serré
contre la face de la boîte à feu. Engagez les clips de vitre
de gauche et droite en utilisant l'outil du clip de vitre. Voir la
figure 11.7.
Figure 11.7. Sécuriser les clips de vitre latéraux
6. Une fois les clips de gauche et droite en place, engagez
les clips inférieurs en insérant l'outil de clip de vitre à un
angle aigu dirigé vers le bas afin d'atteindre l'espace entre
le cadre de vitre et la lèvre avant inférieure du foyer. Voir la
figure 11.8.
7. Replacez l'outil à son emplacement du coin inférieur droit de
l'appareil et fixez avec une vis.
Figure 11.8. Sécuriser les clips de vitre inférieurs
LÈVRE
GLISSIÈRE
