CABLAGE ELECTRIQUE
Pour les installations qui demandent un câble de moins de 10m, il est recommandé d'utiliser une section
De 2.5mm2 ; pour une plus grande longueur de câble, un câble de section 4mm2.
Attachez les connecteurs fournis à l'une des extrémités de votre câble d'alimentation. En respectant la
Polarité, branchez-les sur les connecteurs du générateur de l'aqua4aerogen. Passez avec précaution le
câble dans le tube support. Si le fond du tube n'est pas accessible, percez un trou pour sortir le câble.
Placez le générateur du l'aqua4aerogen en haut du tube et serrez complètement le boulon M8 sur
l'adaptateur. Les
Câbles d'alimentation sont ensuite connectés au terminal, comme vous pouvez le voir sur le schéma.
***ATTENTION***
Un câblage mal effectué endommagera le redresseur. La garantie ne sera plus valable.
***ATTENTION***
L'unité ne doit pas fonctionné sur circuit ouvert : ne pas connecter directement à une batterie, toujours
Utiliser un régulateur.
Nous vous conseillons d'installer un fusible de 20 Amp pour le 12v et un fusible de 15Amp pour le 24V
En ligne sur le câble rouge (positif) qui relie le générateur à la batterie, pour éviter tout dommage
important des câbles et du générateur en cas de court-cicuit.
CONVERSION DE L'AQUAGEN EN EOLIENNE
1.
Débrancher la prise et douille du câble d'alimentation de l'Aquagen
2.
Visser le capuchon étanche sur la douille
3.
Détachez le support de l'qua4gen du balcon
4.
Retirer les joints de l'arbre principal, à l'aide de la clé Allen A/F 5mm
5.

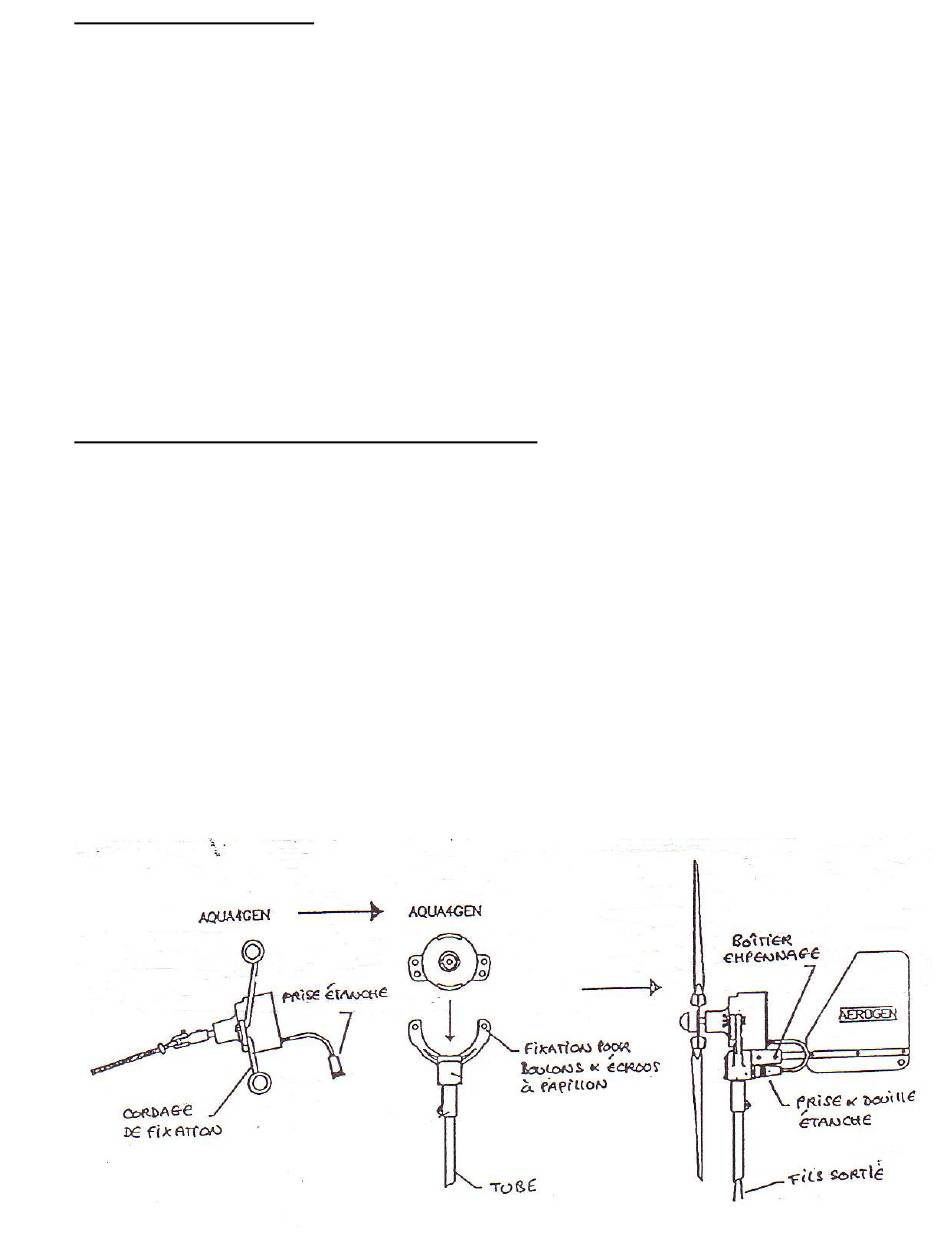

Installer l'Aqua4gen sur le support aérien de l'aqua4aerogen selon schéma ci-dessous.
Insérer une clé Allen A/F 8mm dans le boulon Allen pour l'empêcher de tourner, puis
Serrer les écrous papillon.
6.
Retirer le capuchon étanche de la douille du support aérien de l'Aqua4aerogen et connecter
A la prise d'alimentation de l'aqua4gen.
7.
Graisser l'arbre principal de l'aqua4gen et la moyeu. Faire glisser le bloc des pales sur
L'arbre principal de l'aqua4gen (tourteau du moyeu vers l'extérieur), aligner le trou M6 du
Tourteau du moyeu avec le trou M6 de l'arbre principal. Placer la rondelle à ressort M6 sous
Le tête du boulon Allen M6x20. Insérer le boulon sur le trou du tourteau du moyeu et
Bien serrer sur l'arbre principal en utilisant le clé Allen fournie. Placer ensuite le couvercle
Du moyeu.
4, rue Paul Héroult – 92500 RUEIL MALMAISON – Tph : 01 47 16 74 74 – Fax : 01 47 16 77 77
CONVERSION AQUAGEN EN EOLIENNE
5
