INSTALLATION
Le support aérien de l'Aquagen4aérogen possède un adaptateur en bronze/aluminium prévu pour être
Fixé sur un tube de 1''(25.4mm).
LVM fabrique un kit de montage en inox qualité marine dont vous aurez des détails dans ce manuel.
Prendre un maximum précautions quand vous placez l'unité pour éviter toute blessure due aux pâles
En rotation.
ASSEMBLAGE

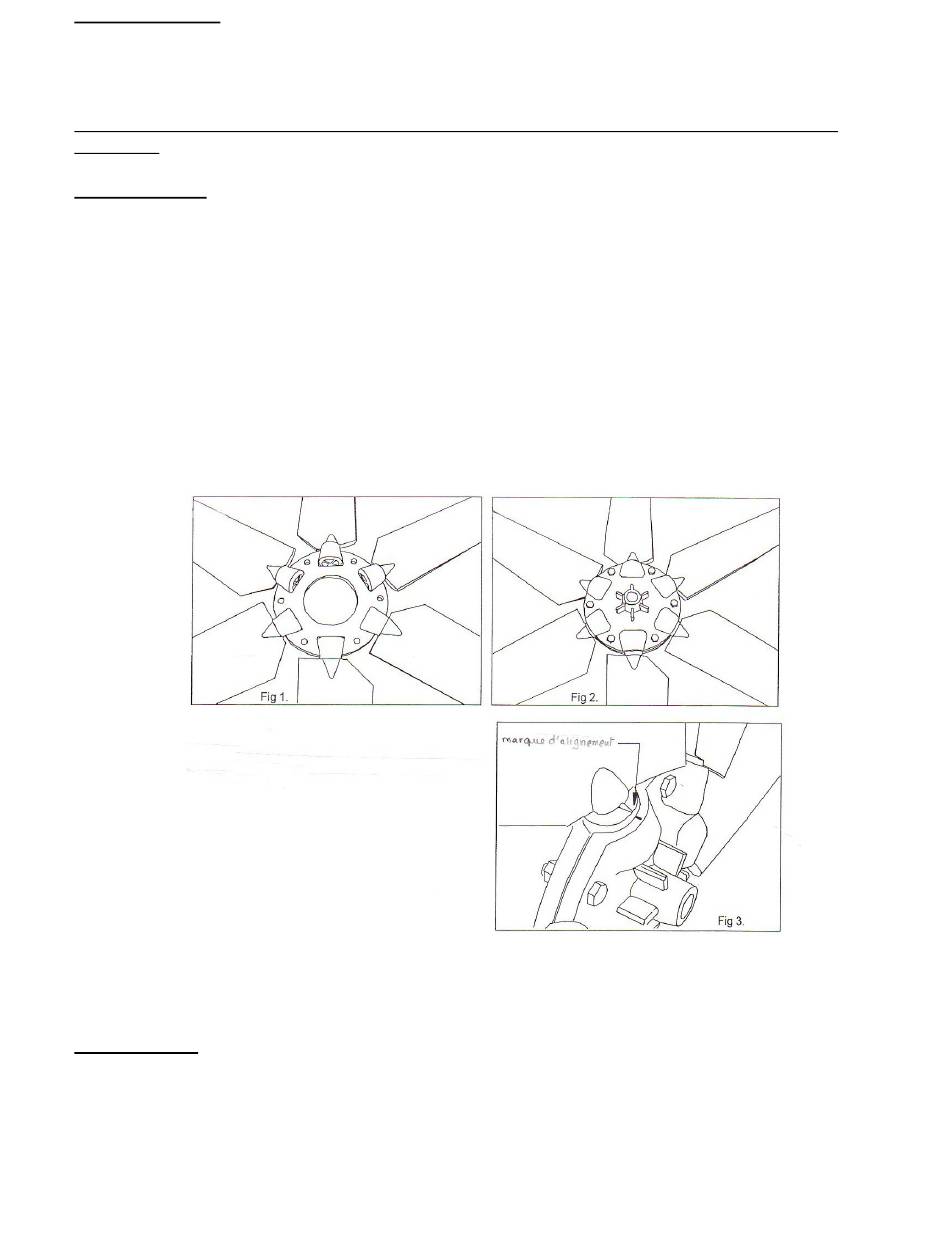

Assemblez les pâles à l'aide des vis M6x25, des écrous M6, et des rondelles M6. La meilleure méthode
De montage consiste à poser la contre-plaque de fixation sur une surface plane, les encoches pour les pâles
tournées vers le haut, puis à glisser les 6 pâles dans les encoches, faces concaves (coté creux) vers le haut
(voir Fig.1).
Placez le bossage du moyeu en haut, en mettant les pâles dans les encoches. Insérez les 6 vis M6, écrous
Et rondelles (à ce moment de l'installation, serrez les écrous seulement de façon à maintenir légèrement
Les pâles (voir Fig.2). Tournez chaque pâle jusqu'à ce que l'indicateur de la pale soit aligné avec la
marque et le bossage du moyeu. L'angle d'inclinaison est ainsi réglé (voir Fig3). Resserrez ensuite
Complètement les écrous et enfoncez les caches écrous.
L'hélice de l'éolienne peut maintenant être rangée, prête à l'emploi au moment où vous convertisez
l'Aquagen en Aero4gen.
EMPENNAGE
Fixez l'aileron d'empennage sur le tube d'empennage à l'aide de vis longues M4x25, d'écrous M4
Et de rondelles. Glissez maintenant le système d'empennage dans l'encoche prévue en haut du
Générateur de l'Aqua4aerogen, en vérifiant que l'aileron d'empennage est bien vertical. Serrez
Enfin les vis M8 Allen.
3
