Sommaire des Matières pour LVM AQUA4GEN

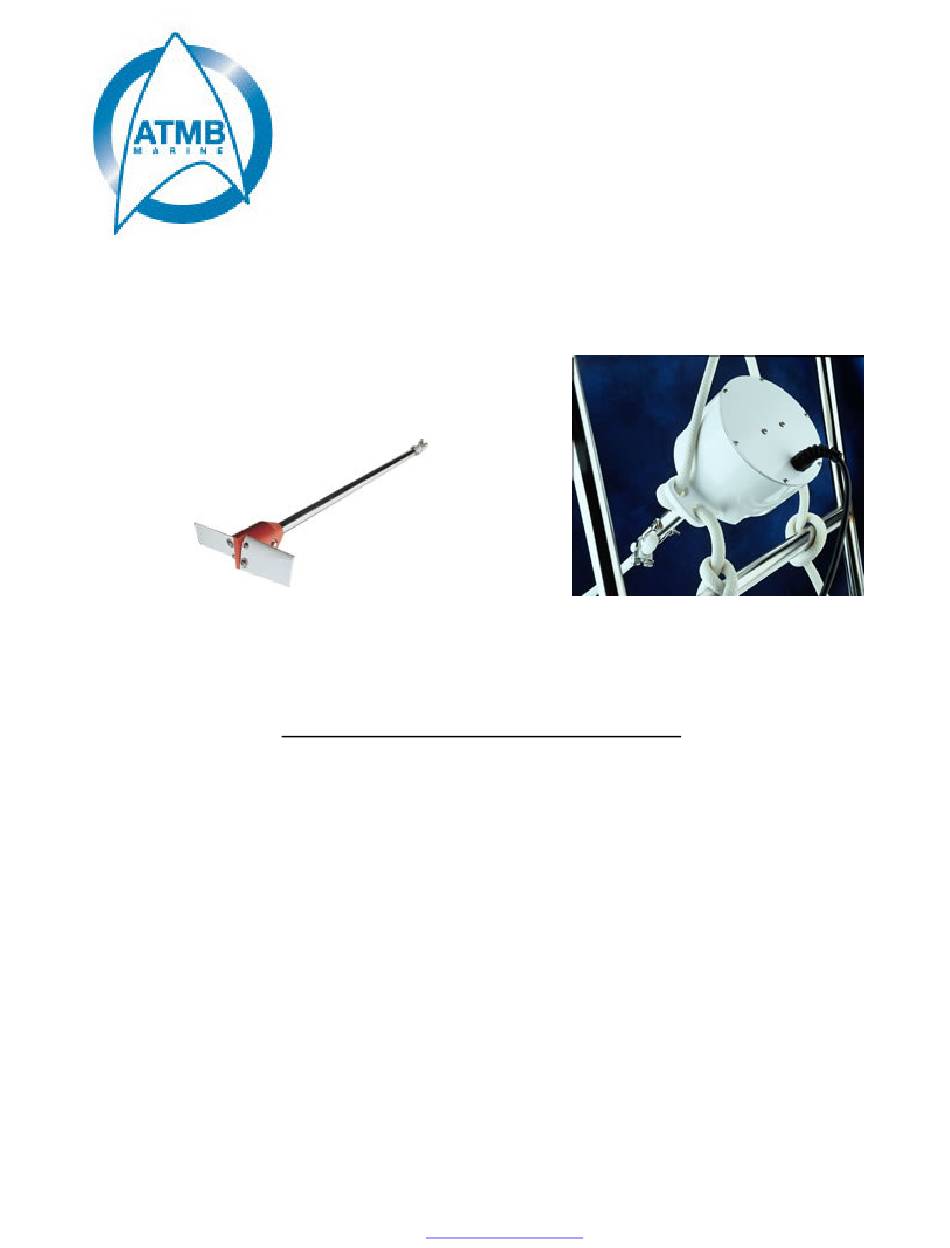

- Page 1 AQUA4GEN MANUEL D’INSTALLATION 4, rue Paul Héroult – 92500 RUEIL MALMAISON – Tph : 01 47 16 74 74 – Fax : 01 47 16 77 77 email : contact@atmb-atmb.com...
-
Page 2: Hydrogenerateur

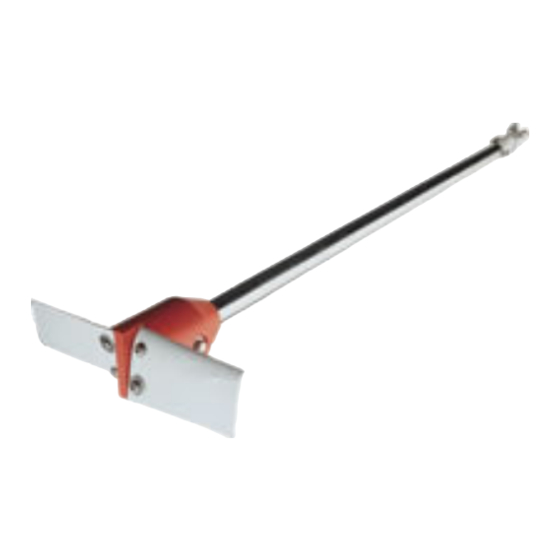

AQUAGENS LVM HYDROGENERATEUR PUISSANCE ET PERFORMANCE SECURITE SOLIDITE SANS ENTRETIEN INSTALLATION FACILE SILENCIEUX COMPACT L’AQUAGEN est un hydrogénérateur entraîné par une hélice convenant particulièrement aux voiliers de croisière. L’AQUAGEN peut fournir suffisament d’électricité, sous voile, pour l’ensemble de l’équipement Electrique. -
Page 3: Liste Des Pieces
LISTE DES PIECES : 1x support aérien 1 x tube d’empennage 1 x aileron d’empennage 1 x bossage du moyeu de l’hélice 1 x contre-plaque de fixation des pales 6 x pales d’hélice 1 x cache moyeu 6 x vis inox M6x25 6 x écrous inox M6 nylstop 6 x rondelles inox M6 6 x caches écrous noirs M6... -
Page 4: Assemblage
Le support aérien de l’Aquagen4aérogen possède un adaptateur en bronze/aluminium prévu pour être Fixé sur un tube de 1’’(25.4mm). LVM fabrique un kit de montage en inox qualité marine dont vous aurez des détails dans ce manuel. Prendre un maximum précautions quand vous placez l’unité pour éviter toute blessure due aux pâles En rotation. -
Page 5: Connecter La Prise Etanche Au Cable D'alimentation De L'aqua4Gen
1. Débrancher les fils électriques d’alimentation de l’aqua4gen du régulateur de Batterie(s). 2. Coupez le câble de l’aqua4gen pour avoir une longueur de 250mm, puis dénudez l’extrémité comme montré sur le prochain schéma. 3. Passez le câble dans la bague, la rondelle en métal, la rondelle en caoutchouc et le bloc principal. -
Page 6: Cablage Electrique
Retirer le capuchon étanche de la douille du support aérien de l’Aqua4aerogen et connecter A la prise d’alimentation de l’aqua4gen. Graisser l’arbre principal de l’aqua4gen et la moyeu. Faire glisser le bloc des pales sur L’arbre principal de l’aqua4gen (tourteau du moyeu vers l’extérieur), aligner le trou M6 du Tourteau du moyeu avec le trou M6 de l’arbre principal. -
Page 7: Regulation De Tension - Protection Contre Les Surcharges
REGULATION DE TENSION – PROTECTION CONTRE LES SURCHARGES 2 types de régulateur de tension sont disponibles en option. L’installation d’un régulateur est indispensable, surtout quand le matériel est laissé sans attention pendant de longues périodes. Plus la capacité de la batterie est petite, plus il y a risque de dommage. REGULATEUR POUR 1 BATTERIE : SB Régule la charge d’UNE BATTERIE ou d’UN PARC DE BATTERIES, c’est à... -
Page 8: Installation L'aqua4Aerogen En Mode Aerien
L’éolienne de l’aero4gen doit être monté à au moins 2 mètres de n’importe quelle antenne afin D’éviter les interférences. Les câbles de sortie de l’aqua4gen et les câbles du régulateur doivent être Installés à au moins 1 mètre des câbles de l’antenne. Il est très important que le retour (-) soit Complètement isolé... -
Page 9: En Mode Aerien : Detection De Dysfonctionnements
CHARGE EN AMPS @ 12V Pales en rotation Si l’Aqua4gen est démonté, tournez l’arbre à la main , et si vous vous approchez du carter, vous ne devez entendre aucun bruit. Si jamais vous entendez un grincement, cela pourrait provenir d’un rotor défectueux. -
Page 10: Comment Stopper Une Eolienne
(B) Bien vérifier le câblage électrique et les connexions. C) Si les fiches de l’Aqua4gen (marron +, bleu -) ont été mal connectées aux bornes de la batterie, alors le redresseur triphasé aura subi des dommages et devra être remplacé. Au cas où... -
Page 11: Connexions Electriques De L'aqua4Aerogen
CONNEXIONS ELECTRIQUES DE L’AQUA4AEROGEN 4, rue Paul Héroult – 92500 RUEIL MALMAISON – Tph : 01 47 16 74 74 – Fax : 01 47 16 77 77... - Page 12 4, rue Paul Héroult – 92500 RUEIL MALMAISON – Tph : 01 47 16 74 74 – Fax : 01 47 16 77 77...
-
Page 13: Liste Des Pieces Detachees De L'aqua4Gen En Mode Aerien
LISTE DES PIECES DETACHEES DE L’AQUA4GEN EN MODE AERIEN NB : A PROPOS DES PALES DE L’AQUA4GEN Les pâles vont par paires. Si vous devez en changer une, indiquer son poids (ci-dessous) et son N° . Cependant 2 pales de même poids (n’importe quel poids) peuvent être installées si elles sont bien fixées l’une face à... -
Page 14: Installation Simple Et Rapide
FAIBLE RESISTANCE Le desigh, déjà fort de l’alternateur LVM, est conçu afin de produire du courant à faibles révolutions, Réduisant ainsi la résistance à l’avancement du bateau. INSTALLATION SIMPLE ET RAPIDE L’hydrogénérateur est fixé par un « bout » à l’arrière du bateau. On peut l’installer et le démonter très Rapidement et facilement. -
Page 15: Aqua4Gen - Formulaire De Garantie
Tout dégât dû au transport, à une mauvaise utilisation, non respect des instructions, négligence Ou transformation/modification du matériel ne rentre pas dans le cadre de la garantie. LVM Ltd et ATMB MARINE déclinent toute responsabilité en cas perte ou de dommages sur matériel Ou personne, quelqu’en soit la cause.
