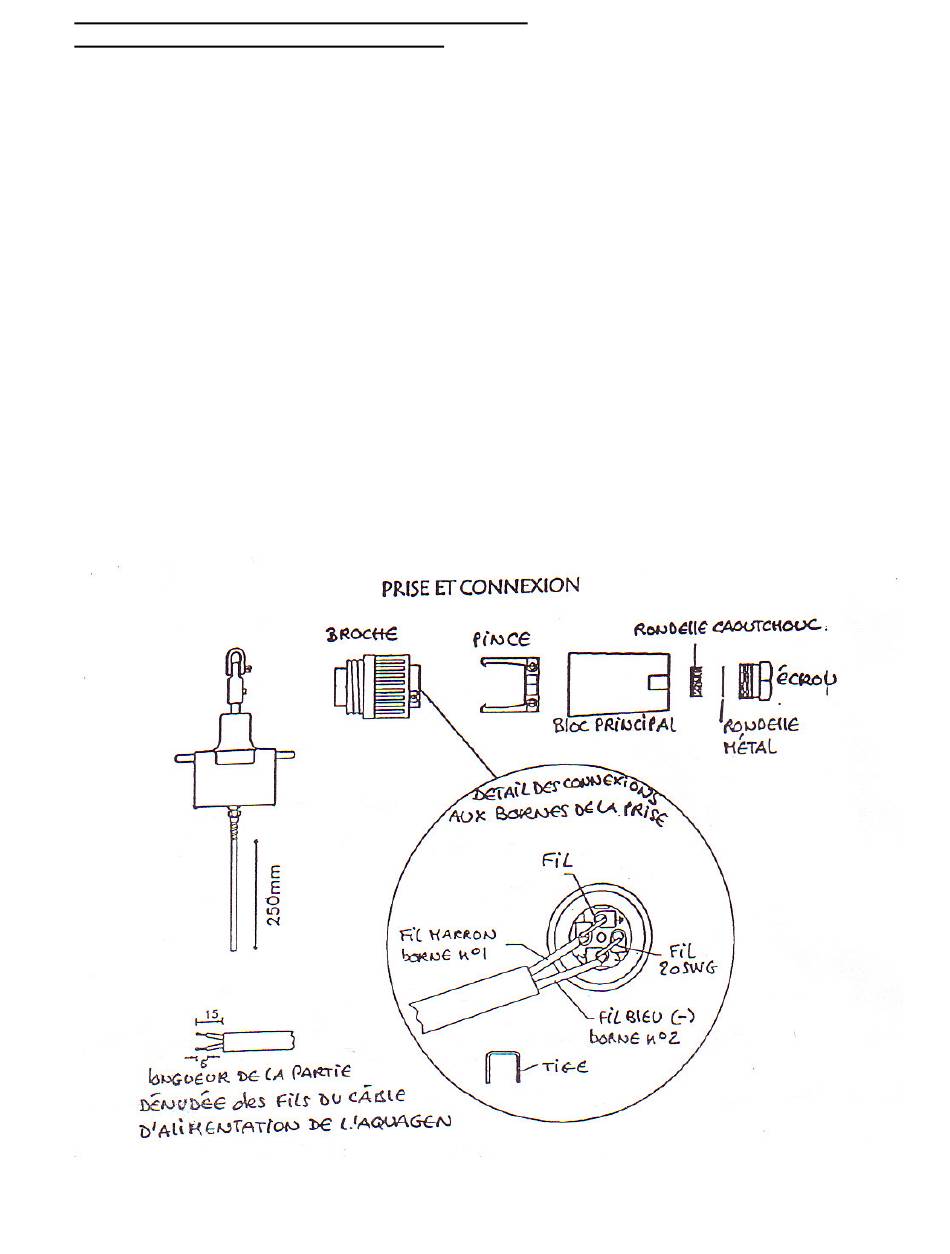

CONNECTER LA PRISE ETANCHE AU CABLE
D'ALIMENTATION DE L'AQUA4GEN
1. Débrancher les fils électriques d'alimentation de l'aqua4gen du régulateur de
Batterie(s).
2. Coupez le câble de l'aqua4gen pour avoir une longueur de 250mm, puis
dénudez l'extrémité comme montré sur le prochain schéma.
3. Passez le câble dans la bague, la rondelle en métal, la rondelle en caoutchouc
et le bloc principal.
4. Les fils électriques sont reliés aux bornes appropriées de la prise.
5. Installez les câbles selon le schéma du terminal.
6. Fixer la pince sur la prise
7. Installez le pince sur le câble et serrez les vis.
8. Enfilez le bloc sur la prise puis serrez
9. Faites glisser la rondelle en caoutchouc puis la rondelle en métal sur le bloc
principal.
10.
Serrez l'écrou à l'extrémité
Note : veillez à faire les branchements selon les indications précises des schémas.
Le terminal masse et le terminal 1 sont liés et deviennent positifs
Le terminal 2 et le terminal 3 sont liés, et deviennent négatifs.
