Bedienungsanleitung
• Die Größenordnung der elektrischen Hauptanlage daraufhin überprüfen, dass sie
für die Versorgung aller an sie angeschlossenen Geräte ausreichend bemessen ist.
• Nicht unbedingt benötigte Schalter, Stecker oder Verteilerkästen vermeiden.
Ein beschädigtes Versorgungskabel muss vom Hersteller, Servicezentrum oder
qualifiziertem Fachpersonal ausgewechselt werden.
Bei Schäden am Stromkabel muss das Gerät sofort von der Hauptversorgungsquelle
getrennt werden.

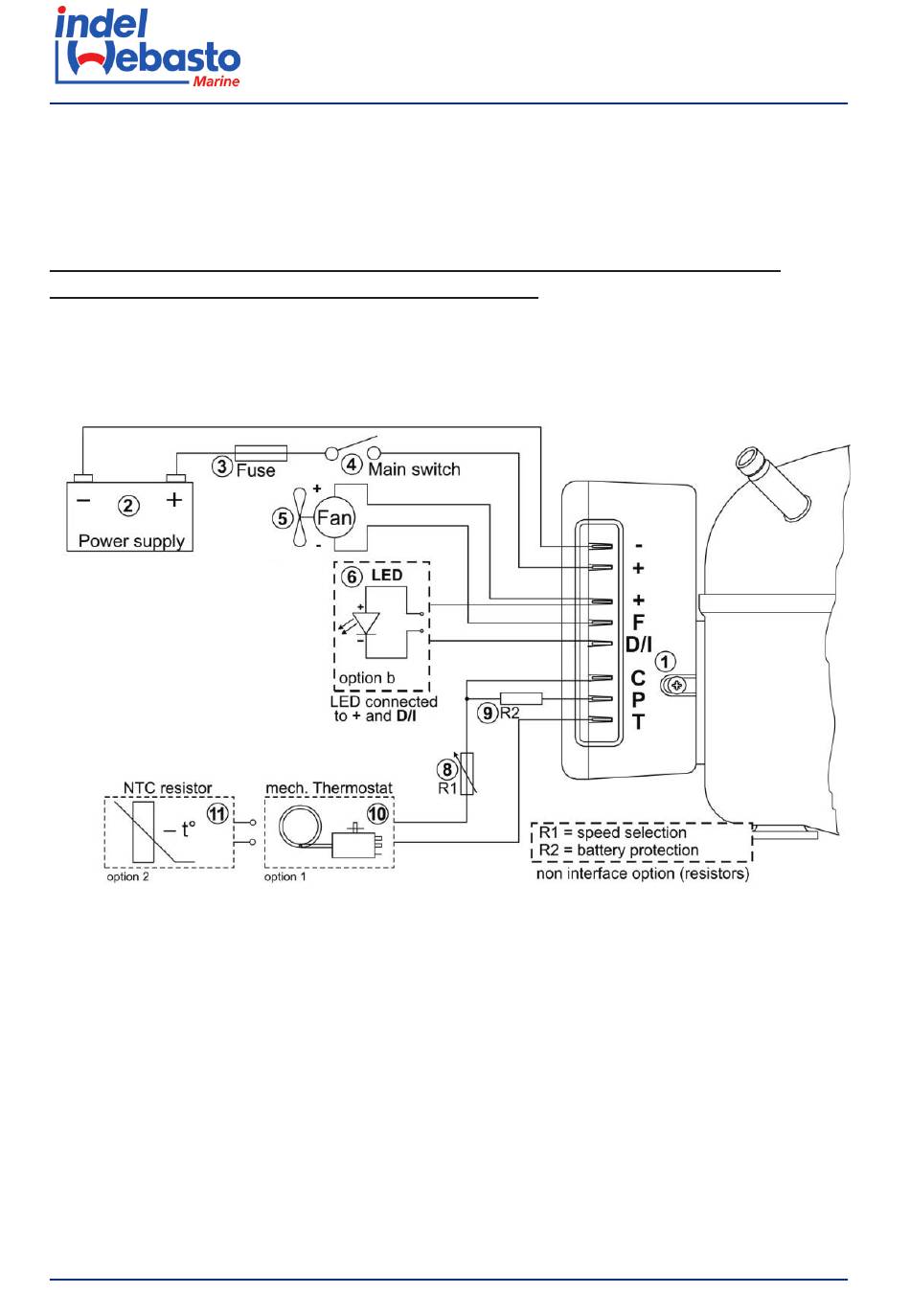

Elektrischer Schaltplan 12Vdc - 24Vdc
1. Elektronische Steuereinheit Secop 12Vdc-24Vdc
2. Batterie
3. Schmelzsicherung BD35F/BD50F 15A (12V) – 7,5A (24V)
BD80F 30A (12V) – 15A (24V)
4. Schalter
5. Magnetventil
6. LED-Diode
8. Widerstand Einstellung Motorumdrehungen (siehe Tabelle)
9. Widerstand Batterieschutz (siehe Tabelle)
10. Mechanisches Thermostat
11. Elektronisches Thermostat (falls vorhanden)
122
