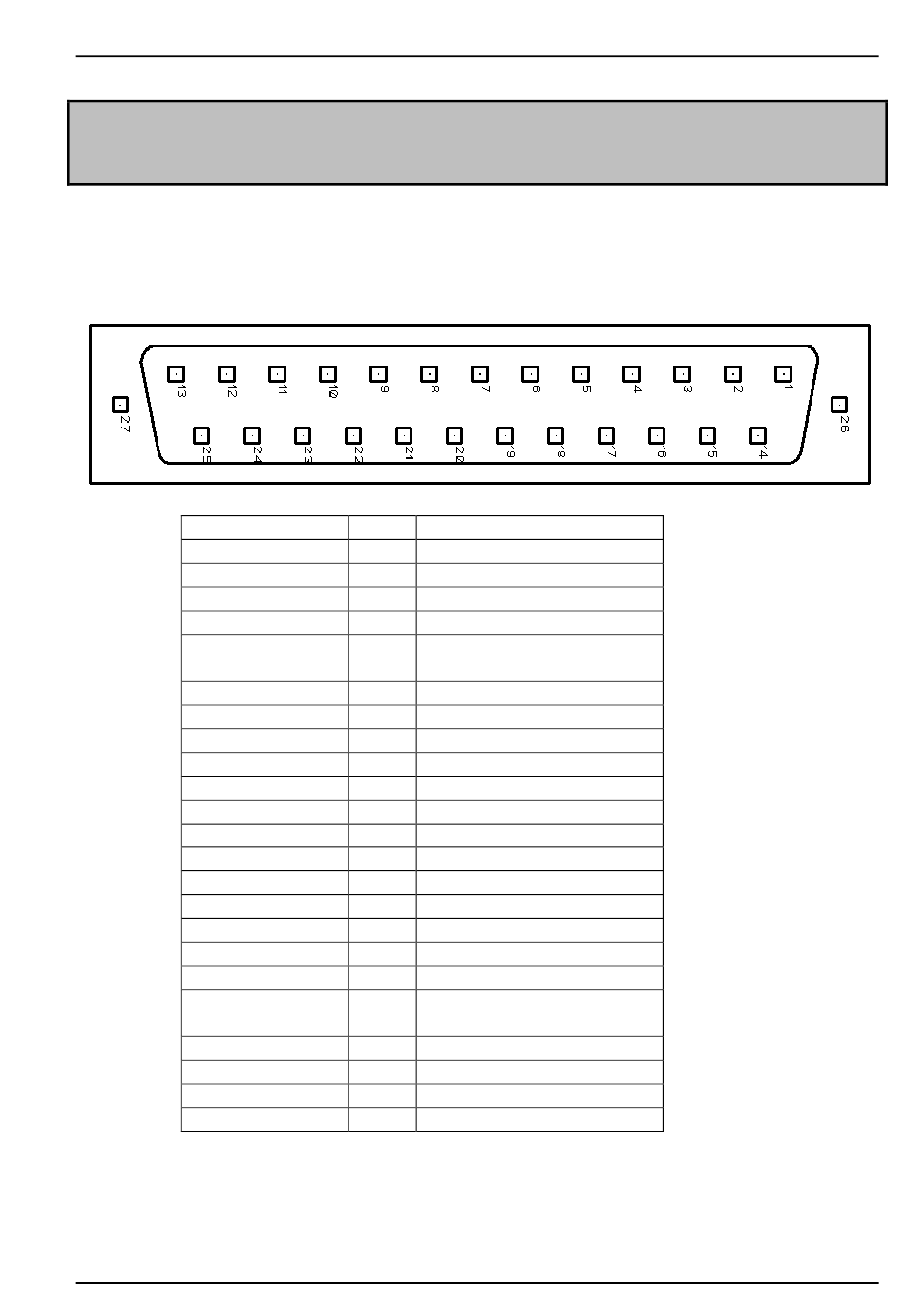

Connecteur Entrées / Sorties supplémentaires
Le connecteur est situé à l'arrière (SUB-D 25 broches femelle).
N° de broches
La masse de l'alimentation est la masse mécanique du boîtier du SUB-D25
14. ENTREES / SORTIES
E/S
13
E
25
E
12
E
24
E
11
E
23
E
10
E
22
E
9
E
21
E
8
E
20
E
7
E
19
E
6
E
18
E
5
17
4
16
S
3
15
2
14
S
1
S
Nom des signaux
Voie logique 1
Voie logique 2
Voie logique 3
Voie logique 4
Voie logique 5
Voie logique 6
Voie logique 7
Voie logique 8
Voie logique 9
Voie logique 10
Voie logique 11
Voie logique 12
Voie logique 13
Voie logique 14
Voie logique 15
Voie logique 16
Masse
Masse
Masse
Alim 9-15V 0.2A
Masse
N.C
N.C
Alarme A
Alarme B
Entrées / Sorties
Page 14.1
