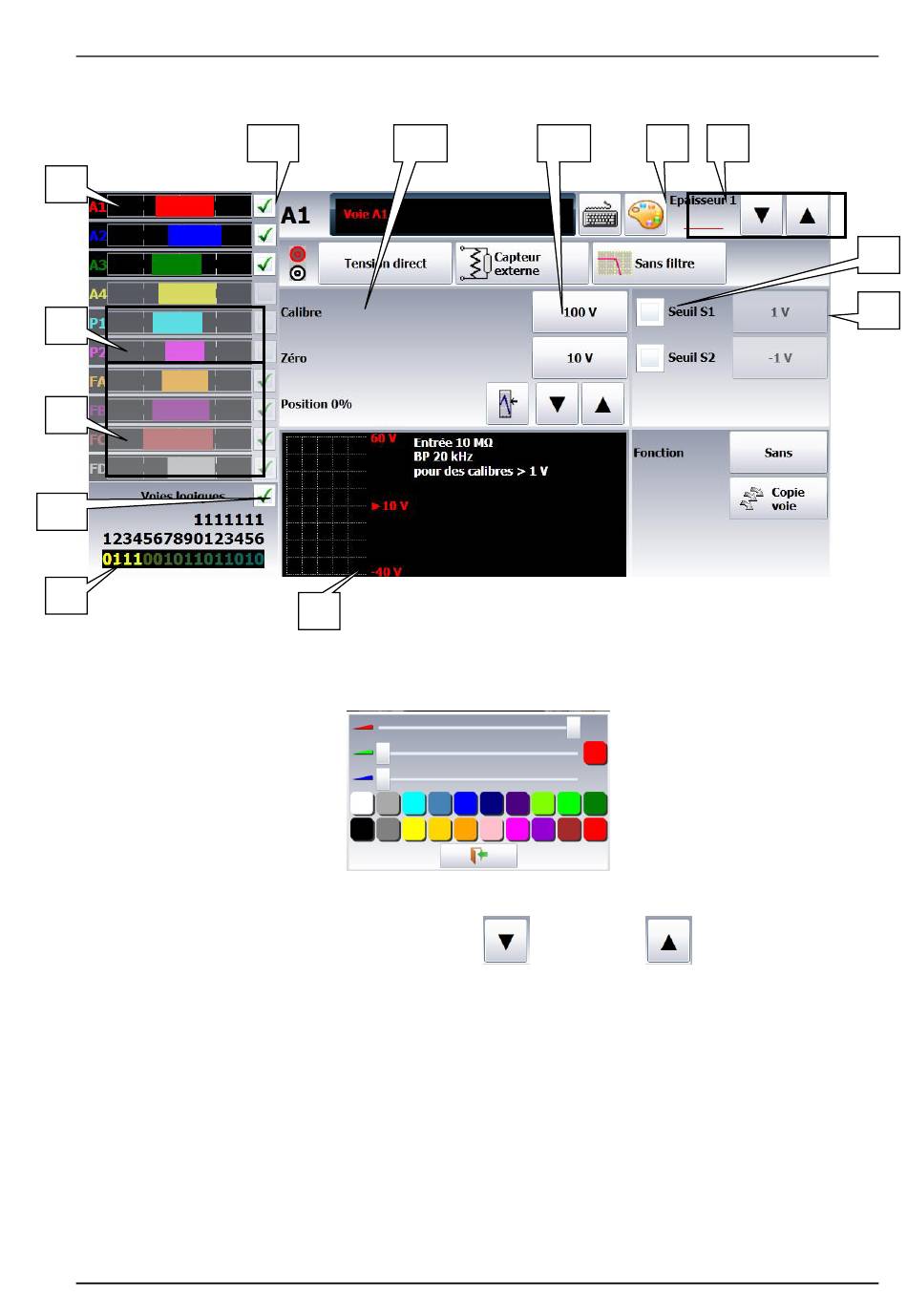

3.1.3. Description de la fenêtre de validation des voies
7
8
9
6b
6
1- Changement de couleur de la voie (en appuyant sur ce bouton, vous avez accès à des
couleurs prédéfinies ou vous pouvez créer vous-même les mélanges de couleur :
2- Modification de l'épaisseur du trait pour la voie sélectionnée. Vous pouvez modifier
l'épaisseur en appuyant sur les touches
3- Case à cocher pour valider un seuil
4- Valeur du seuil en cours ou modification de la valeur du seuil
5- Informations relatives à la voie (calibre, seuils, décalage,...)
6- Entrées logiques : état en temps réél des entrées logiques
6b- Entrée logiques : validation des entrées logiques
7- Accès aux paramètres des différentes voies
8- Voies de température par capteur type PT100 ou PT1000
9- Voies fonctions (elles permettent le calcul entre deux voies)
10- Case à cocher pour valider les voies
11- Zone paramètres : nom des paramètres modifiables
12- Touche de modification du paramètre et affichage de la valeur en cours
10
11
5
12
1
(diminuer) et
(augmenter)
Présentation
2
3
4
Page 2.4
