Télécommande

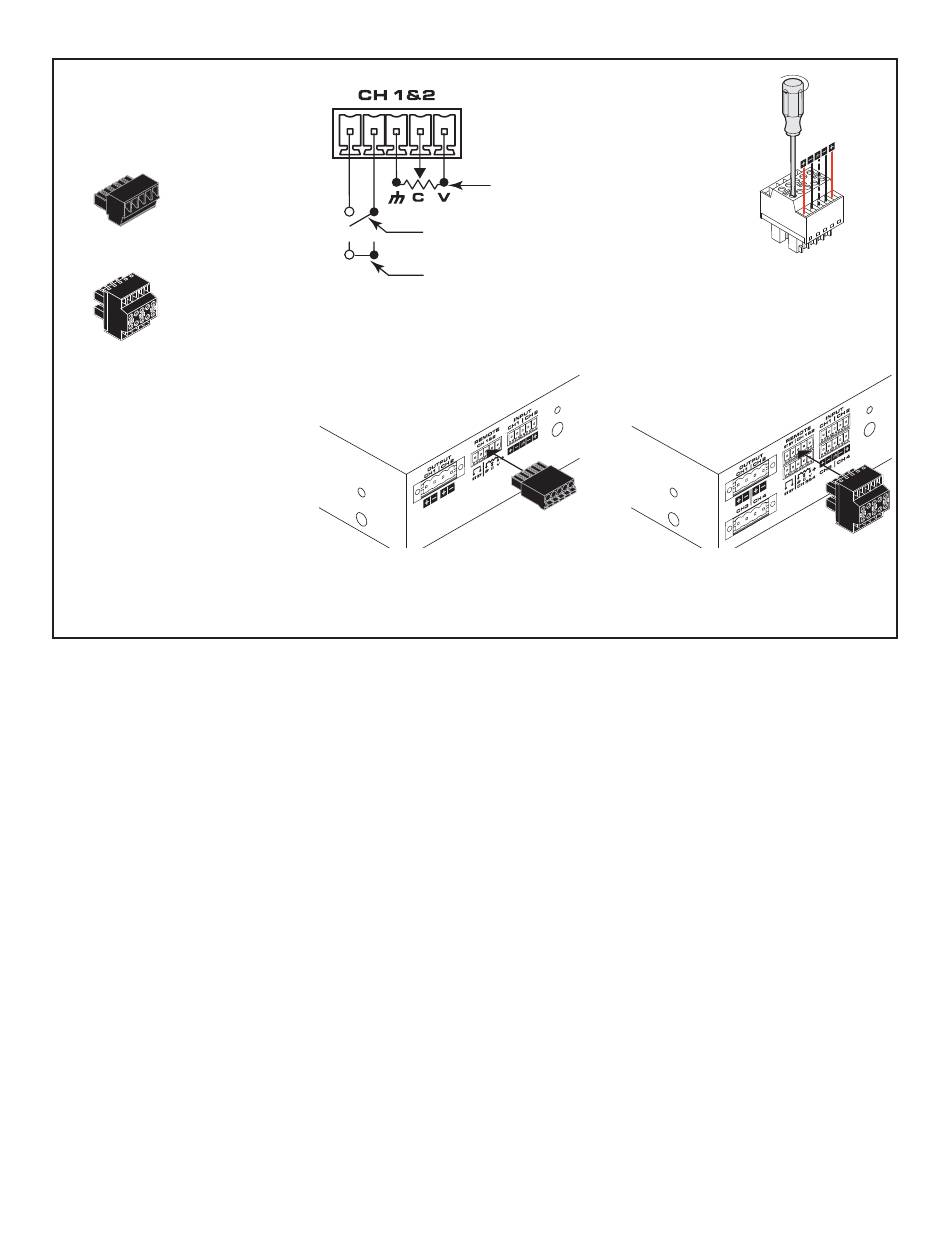

Figure 30 – Figure 32
SPA 2-canaux
(1)
3,5 mm, 5 broches
SPA 4-canaux
(1)
3,5 mm, 10 broches
Quand le potentiomètre est à la position
minimum, l'amplifi cateur passe en mode
MUTE. Sur l'amplifi cateur SPA 4-canaux,
les commandes de niveau de la
télécommande pour les canaux 1 et 2 sont
indépendantes des commandes de niveau
de la télécommande pour les canaux
3 et 4.
Sur le modèle SPA 4-canaux, la fermeture
du commutateur STANDBY entre les deux
premières broches de Ch1-Ch2 ou
Ch3-Ch4 fait passer les quatre canaux
en mode STANDBY.
TD-000500 -03 -D
V = sortie de référence +10 V(-)
C = Entrée de commande 0 à 10 V(-)
C à 10 V = Volume max.
C à 0 V = MUTE
10 kΩ
Commutateur STANDBY en mode Marche
Commutateur STANDBY en mode
STANDBY
— Figure 30 —
SPA 2-canaux
— Figure 32 —
10
— Figure 31 —
SPA 4-canaux
