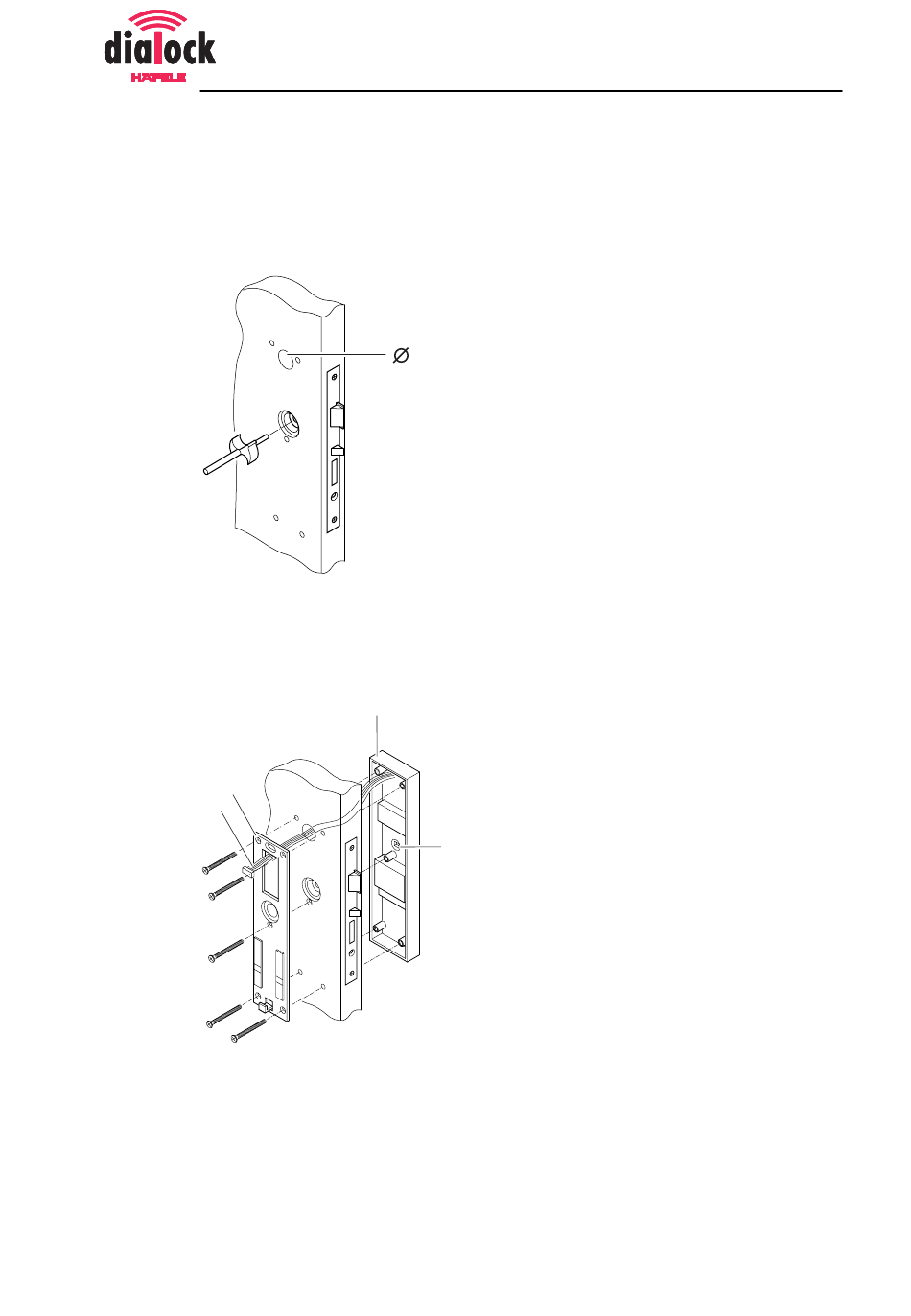

8. Utiliser le gabarit de perçage pour percer cinq trous de
D = 6 mm et un trou de passage D = 20 mm rectangulairement au
vantail de porte (voir dessin).
9. Enlever le serre-joints et le gabarit de perçage.
10. Utiliser la fraise D = 37 mm pour fraiser un approfondissement de 4
mm au minimum pour l'ouverture de la goupille de béquille sur la
face extérieure du vantail de porte.
2
1
1
Câble de connexion
2
Plaque de fixation
3
Module intérieur
4
Rondelle pour trou carré
30
20 mm
3
4
franç.
Instructions de montage
