5.1.1 Single node
Ce mode permet de sélectionner les informations que le maître doit envoyer à tous ses esclaves
(paramètre LOGIQUE) et permet de déterminer pour chaque esclave quelles informations accepter
(DÉPENDANCE). L'ensemble d'un maître et de ses esclaves compose la «zone». Toutes les
confi gurations sont effectuées sur le maître à l'aide du panneau.
par.
déf.
min.
max. confi guration
P66
0
0
1
e-drofan Maître ou esclave: 0= esclave; 1= maître.
P67
1
1
125
Adresse série sur CANbus. Confi gurable depuis terminal acqua si l'adresse série spécifi ée sur le commutateur dip de la carte CAN est 0
P68
0
0
7
LOGIQUE Maître (voir tableau ci-dessous)
P69
1
1
207
Adresse série réseaux 485 (à n'utiliser qu'avec carte série 485) avec CANbus doit toujours être= 1
P70
0
0
7
DÉPENDANCE du contrôle de son maître (e-drofan ou pCO):
P71-P80
0
0
207
Adresses des esclaves sur CANbus
P81-P90
0
0
7
Dépendance des esclaves:
La fonction occupancy utilise les variables economy/sleep pour la gestion du réseau.
Données propagées en fonction du paramètre LOGIQUE
ON/OFF
ECONOMY/SLEEP
ALARME silencieuse (utilisations futures)
Régulation effectuée avec sonde propagée depuis le maître de zone (si DIP 6=ON sur le maître)
Régulation effectuée avec sonde propagée depuis le chiller controller (PCO)
Propagation point de consigne du maître de zone
Propagation du mode de fonctionnement et de la fonction confort du maître de zone
Propagation vitesse du ventilateur du maître de zone
Propagation positon fl ap du maître de zone (utilisations futures)
Propagation mode, confort, point de consigne, vitesse ventilateur et position fl ap seulement à la transition
OFF->ON du maître de zone (une seule fois).
Utilisation par le maître de zone et les esclaves de la sonde de régulation obtenue comme moyenne de
toutes les sondes de régulation de la zone (y compris esclave)
Propagation de points de consigne diversifi és pour les différents esclaves de zone. Les points de consigne
sont spécifi és dans les paramètres de dépendance correspondants (la dépendance est fi xe à 7 pour tous les
esclaves de zone) (EX P81= point de consigne e-drofan esclave1 etc)
Propagation d'offset (par rapport au point de consigne maître de zone) diversifi és pour les différents esclaves
de zone. Les offset sont spécifi és dans les paramètres de dépendance correspondants (la dépendance est fi xe
à 7 pour tous les esclaves de zone) (EX P81= offset e-drofan esclave1); point de consigne e-drofan esclave1=
point de consigne e-drofan maître + P81 etc)
* le maître envoie à l'esclave le point de consigne fi nal en effectuant tout le calcul d'addition avec l'offset.
** Logique 7 réservé pour des utilisations futures.
Avec logique= 0 aucune donnée n'est propagée
e-drofan - +030221267 - rel. 3.6 del 26.04.2010

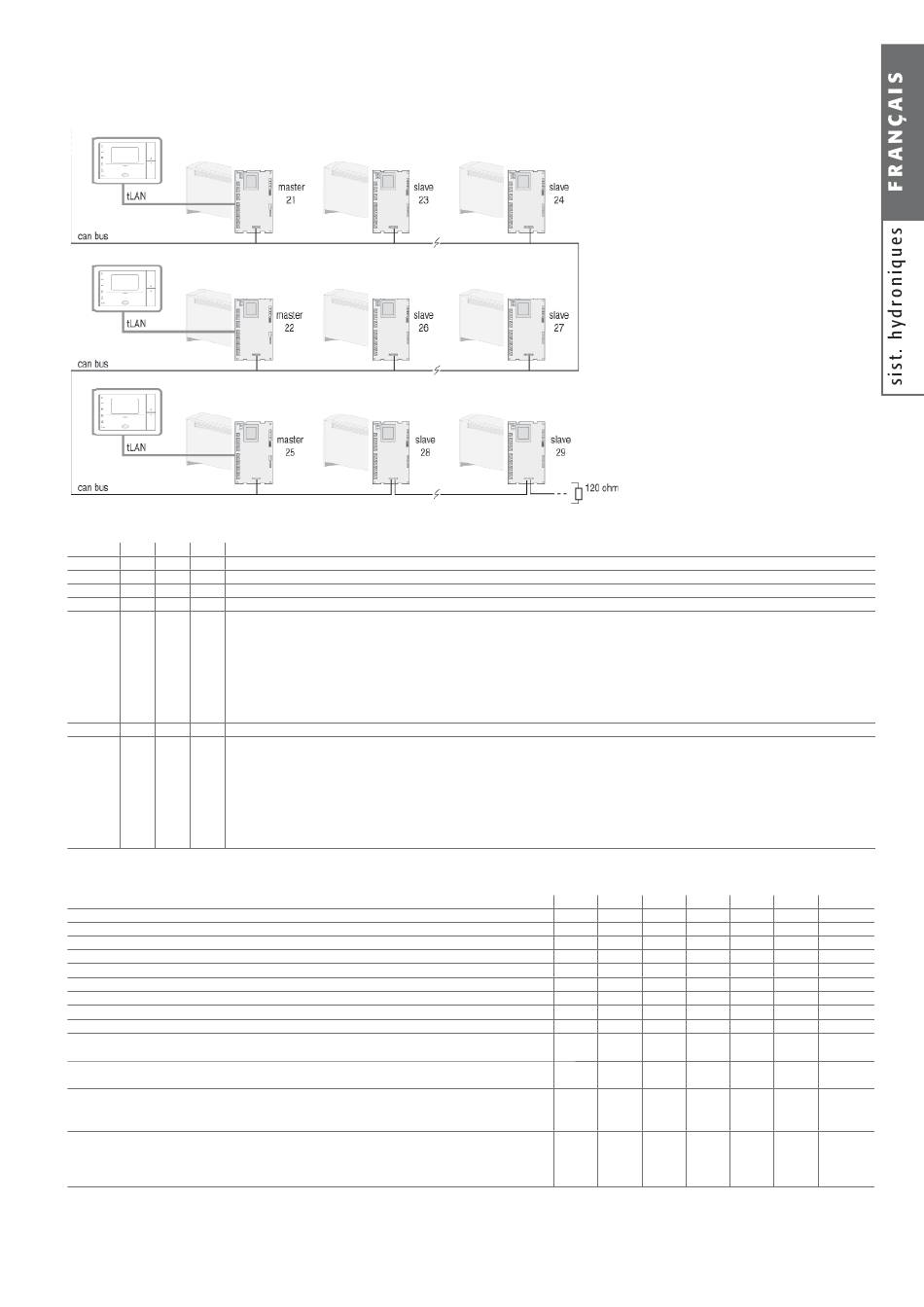

Fig. 5.a
0= le contrôle ignore n'importe quelle donnée de son maître;
1= le contrôle accepte: ON/OFF, ECONOMY/ SLEEP;
2= le contrôle accepte: ON/OFF, ECONOMY/ SLEEP, mode;
3= le contrôle accepte: ON/OFF, ECONOMY/ SLEEP, mode, point de consigne;
4= le contrôle accepte: ON/OFF, ECONOMY/ SLEEP, mode, confort, point de consigne;
5= le contrôle accepte: mode, confort, point de consigne;
6= le contrôle accepte: mode, confort, point de consigne, vitesse ventilateur;
7= le contrôle accepte: toutes les données de son maître.
0= l'esclave ignore toute donnée du maître;
1= l'esclave accepte: ON/OFF, ECONOMY/ SLEEP;
2= l'esclave accepte: ON/OFF, ECONOMY/ SLEEP, mode;
3= l'esclave accepte: ON/OFF, ECONOMY/ SLEEP, mode, point de consigne;
4= l'esclave accepte: ON/OFF, ECONOMY/ SLEEP, mode, confort, point de consigne;
5= l'esclave accepte: mode, confort, point de consigne;
6= l'esclave accepte: mode, confort, point de consigne, vitesse ventilateur;
7= l'esclave accepte: toutes les données du maître.
LOG.=1 LOG.=2 LOG.=3 LOG.=4 LOG.=5 LOG.=6 LOG.=7 **
47
Tab. 5.c
*
Tab. 5.4
