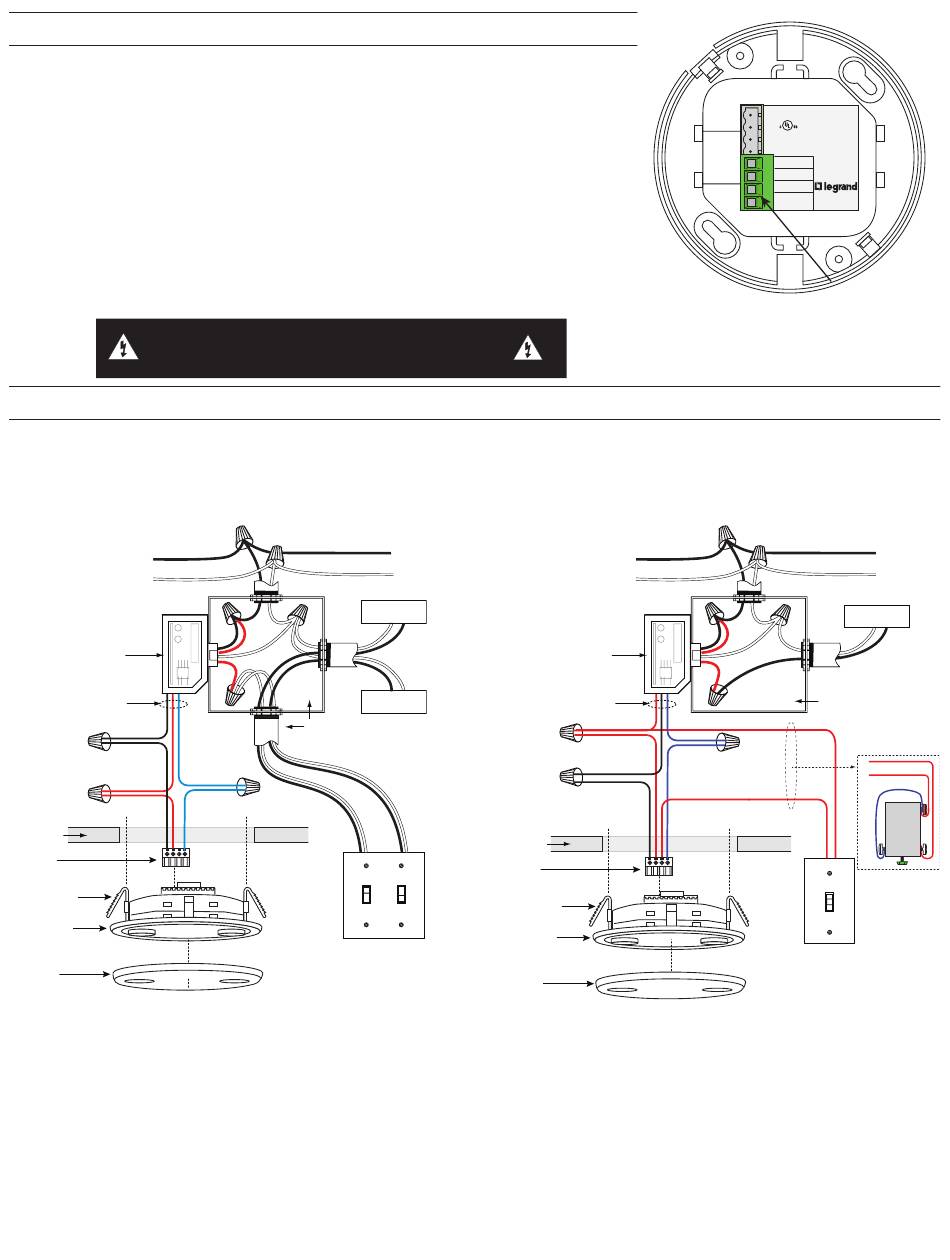

INSTRUCCIONES DE CABLEADO
Cada fuente de alimentación de la serie BZ de Wattstopper puede suministrar energía a
5 sensores UT-305. Cuando se utilicen más sensores, se necesitarán varias fuentes de
alimentación.
Consulte el diagrama de cableado para los siguientes procedimientos:
Conecte el voltaje bajo:
• Cable ROJO (+24 VCC) desde la fuente de alimentación al terminal de +24 V del sensor.
• Cable NEGRO (retorno) desde la fuente de alimentación al terminal común del sensor.
• Cable AZUL desde la fuente de alimentación al terminal de salida de control del sensor.
Para agregar un interruptor manual como el interruptor momentáneo de palanca LVS-1 o
el interruptor momentáneo de bajo voltaje RS2-3 a las aplicaciones anteriores, conecte:
• El cable de un lado del interruptor al terminal de +24 V del sensor.
• El cable del otro lado del interruptor al terminal de interruptor man. del sensor.
ADVERTENCIA: DESCONECTE LA ALIMENTACIÓN
EN EL DISYUNTOR ANTES DEL CABLEADO.
• Se debe tener cuidado al separar la energía de alto voltaje del cableado de control de bajo voltaje (Clase 2).
• Todas las conexiones que van al sensor son de bajo voltaje, Clase 2.
Cableado estándar con interruptor de apagado local
Línea
Neutro
Fuente de Energia
Bajo voltaje
Clase 2
Negro
Común
Rojo
Salida de control
+24V
Cielo raso
Terminal
desenchufable
Abrazaderas
de resorte (2)
Alojamiento
trasero
Cubierta
frontal
UT-305
CABLES DE CONEXIÓN
Alimentación directa
Carga #1
Carga #2
(en option)
Voltaje
de línea
Azul
#1
Interruptores
de voltaje
de línea
Cableado de encendido manual con
interruptor momentáneo de bajo voltaje
Fuente de Energia
Bajo voltaje
Clase 2
Cielo raso
Terminal
desenchufable
Abrazaderas
#2
de resorte (2)
Alojamiento
trasero
Cubierta
frontal
12
Línea
Neutro
Rojo
Azul
+24V
Salida de control
Negro
Común
Interruptor man.
UT-305
03624r2 UT-305
v3
Ultrasonic
Occupancy Sensor
LISTED
40kHz Ultrasonic
88T9
Appliance +24VDC/VAC
Control
Connect to Watt Stopper
Class 2 Power Packs
For Indoor Use Only
Control Out.
U.S.Patents:
5,640,113
Patent Pending
Man. Switch
+24V
Common
Terminales del
cableado
Alimentación directa
Carga
Voltaje
de línea
+24V
Interruptor man.
Puenet
Parte
trasera
del
LVS-1
LVS-1
Para el interruptor momentáneo
de baja tensión encienda los
interruptores DIP n.° 7
