3 Installation mécanique
Gaines externes
Si une gaine supplémentaire est ajoutée en externe au boîtier métallique Rittal, la chute de pression dans la conduite doit être calculée. Utiliser les
graphiques ci-dessous pour déclasser le variateur de fréquence selon la chute de pression.
3

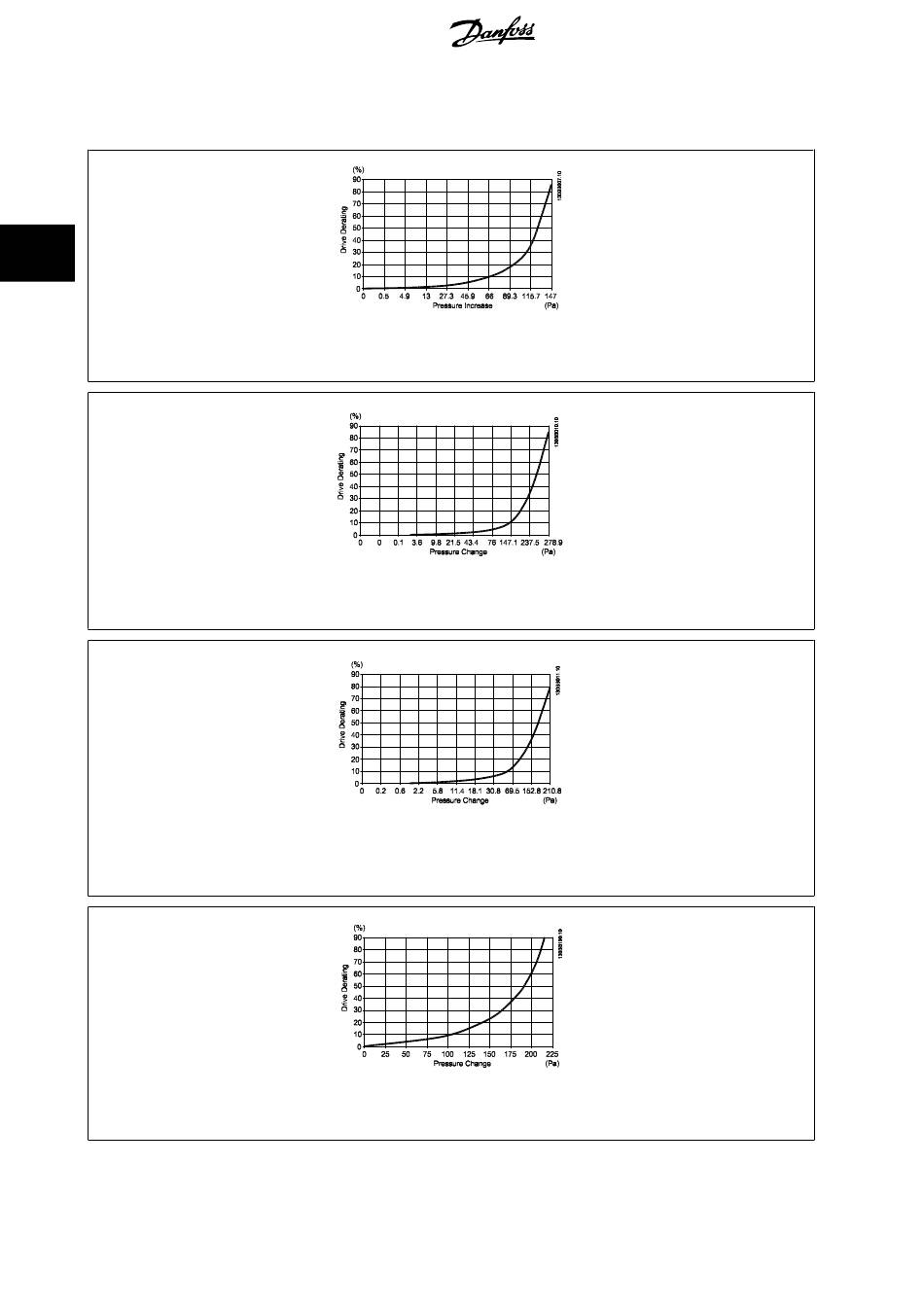

Illustration 3.30: Déclassement pour châssis D en fonction du changement de pression
Débit d'air du variateur : 765 m
Illustration 3.31: Déclassement pour châssis E en fonction du changement de pression (petit ventilateur), P315T5 et P450T7-P500T7
Débit d'air du variateur : 1105 m
Illustration 3.32: Déclassement pour châssis E en fonction du changement de pression (grand ventilateur), P355T5-P450T5 et P560T7-
P630T7
Débit d'air du variateur : 1445 m
Illustration 3.33: Déclassement pour châssis F1, F2, F3, F4 en fonction du changement de pression
Débit d'air du variateur : 985 m
40
3
/h (450 cfm)
3
/h (650 cfm)
3
/h (850 cfm)
3
/h (580 cfm)
MG.11.F3.04 - VLT
Manuel d'utilisation du variateur VLT HVAC
®
est une marque déposée Danfoss
haute puissance
