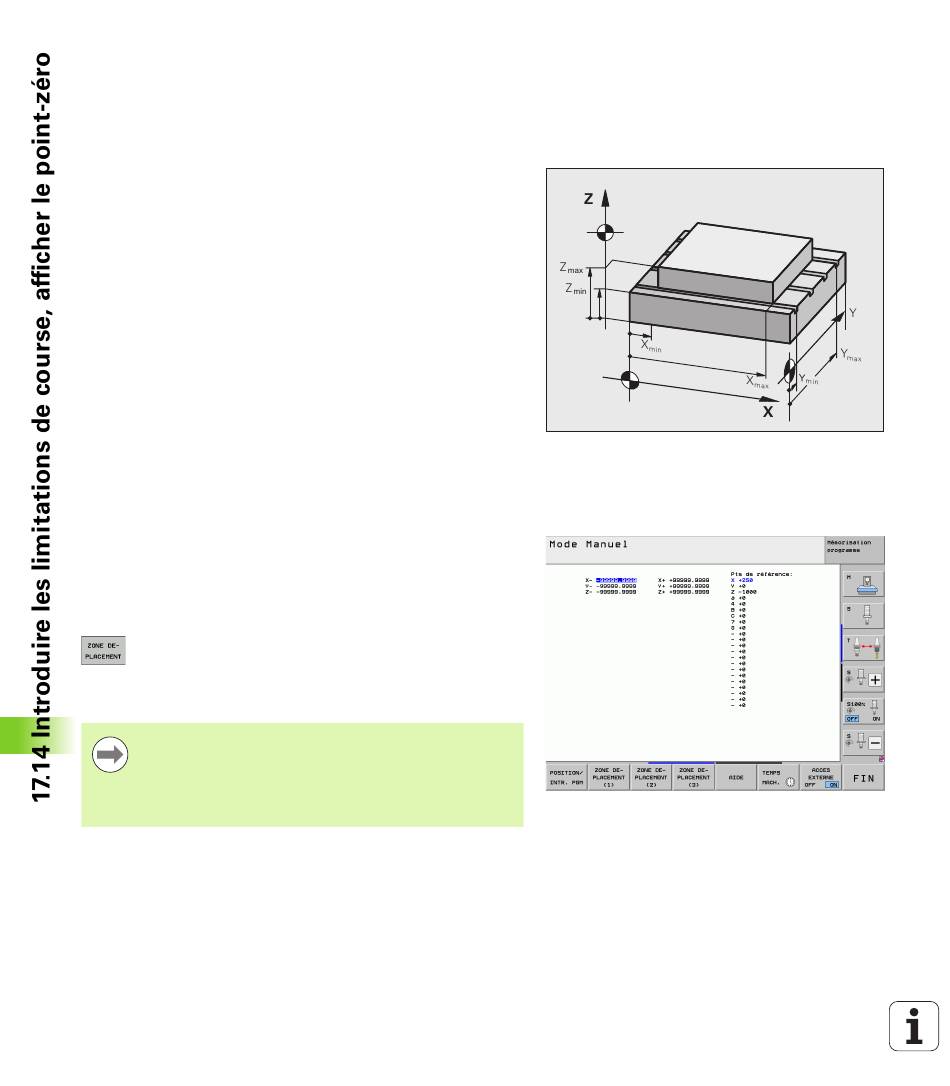

17.14 Introduire les limitations de
course, afficher le point-zéro

Application

A l'intérieur de la course maximale, vous pouvez limiter la course utile
pour les axes de coordonnées.
Exemple d'application: protection d'un diviseur contre tout risque de
collision
La course max. est limitée par les fins de course logiciel. La course
utile est limitée avec la fonction MOD: ZONE DEPLACEMENT: pour
cela, vous introduisez dans les sens positif et négatif des axes les
valeurs max. se référant au point-zéro machine. Si votre machine
dispose de plusieurs zones de travail, vous pouvez configurer la
limitation de course séparément pour chacune d'entre elles (softkey
ZONE DEPLACEMENT (1) à ZONE DEPLACEMENT (3)).

Usinage sans limitation de course

Lorsque le déplacement dans les axes de coordonnées doit
s'effectuer sans limitation de course, introduisez le déplacement max.
de la TNC (+/- 99999 mm) comme ZONE DEPLACEMENT.
Déterminer et introduire la course max.

Sélectionner l'affichage de position REF
 Aborder les limites positive et négative souhaitées des axes X, Y
et Z
 Noter les valeurs avec leur signe
 Sélectionner les fonctions MOD: appuyer sur la touche MOD

Introduire les limitations de course: appuyer sur la
softkey ZONE DEPLACEMENT. Introduire comme
limitation les valeurs notées pour les axes
 Quitter la fonction MOD: appuyer sur la softkey FIN
Les corrections du rayon d'outil actives ne sont pas prises
en compte lors des limitations de course.
Les limitations de course et les fins de course logiciels ne
sont pris en compte qu'après avoir franchi les points de
référence.
688 Fonctions MOD
