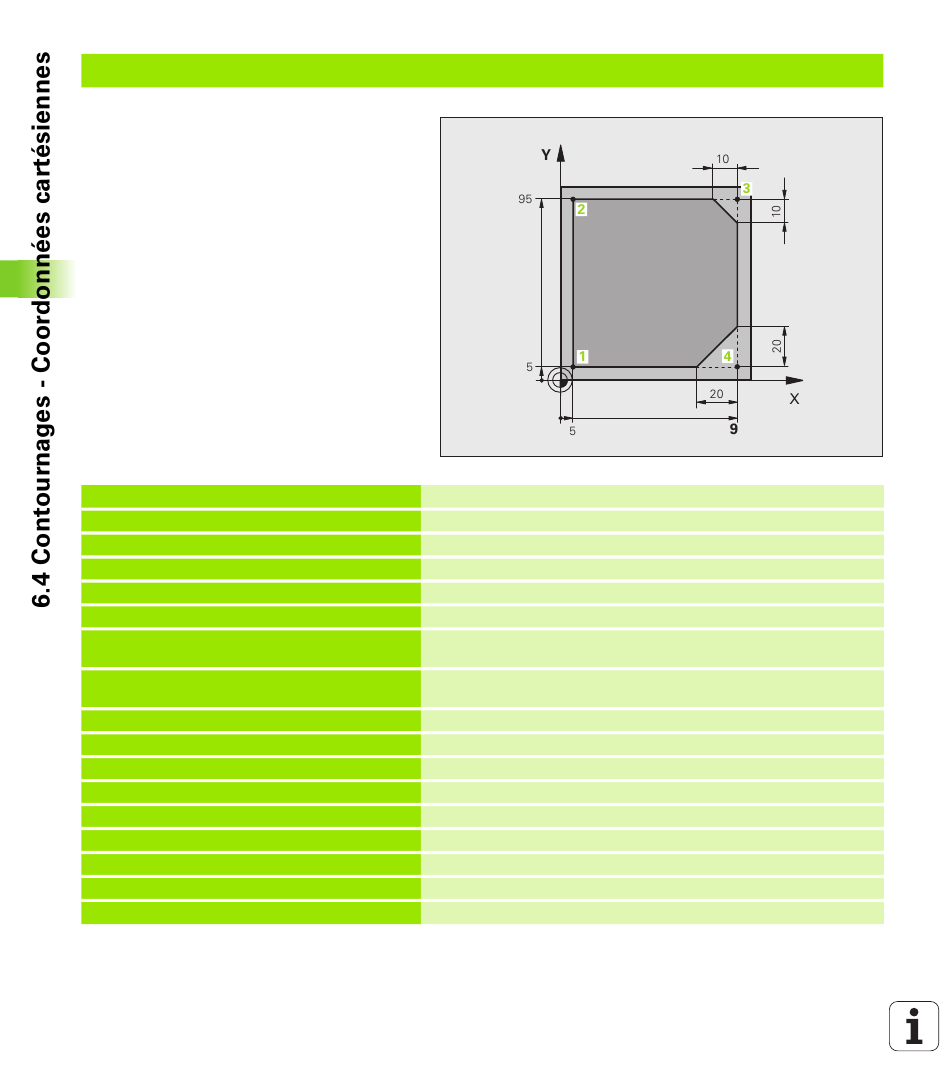

Exemple: déplacement linéaire et chanfrein en coordonnées cartésiennes
0 BEGIN PGM LINEAIRE MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL CALL 1 Z S4000
4 L Z+250 R0 FMAX
5 L X-10 Y-10 R0 FMAX
6 L Z-5 R0 F1000 M3
7 APPR LT X+5 Y+5 LEN10 RL F300
8 L Y+95
9 L X+95
10 CHF 10
11 L Y+5
12 CHF 20
13 L X+5
14 DEP LT LEN10 F1000
15 L Z+250 R0 FMAX M2
16 END PGM LINEAIRE MM
242
Définition de la pièce brute pour simulation graphique de l'usinage
Appel d'outil avec axe de broche et vitesse de rotation broche
Dégager l'outil dans l'axe de broche en avance rapide FMAX
Prépositionner l'outil
Déplacement à la profondeur d'usinage avec l'avance F = 1000
mm/min.
Accoster le contour au point 1sur une droite, avec raccordement
tangentiel
Positionnement au point 2
Point 3: première droite du coin 3
Programmer un chanfrein de longueur 10 mm
Point 4: deuxième droite du coin 3, première droite du coin 4
Programmer un chanfrein de longueur 20 mm
Accoster le dernier point 1 du contour, deuxième droite du coin 4
Quitter le contour sur une droite avec raccordement tangentiel
Dégager l'outil, fin du programme
