Interface de capteurs Namur MFSI
Réf. : MFSI
Schéma N° :
51.351706
Plan de connexion N° : 51.351347
• L'interface de capteurs (IC) permet
de raccorder jusqu'à 20 capteurs.
Comme
sur
le
Mix2000, ces capteurs peuvent
être affectés à différentes positions
de capteur par l'utilisateur.
• Grâce à ce raccordement de
l'interface de capteurs sur le
MultiFlow, celui-ci est étendu de la
fonction d'un simple contrôle des
capteurs. L'interface de capteurs
contrôle les capteurs raccordés,
quelle que soit la tension de fonc-
tionnement raccordée.
Les capteurs sont :
•
Capteurs de proximité inductifs (couplage API Type VKV100-2I, VKAP100-I2, VKV-I, VKVP-I,
vanne de passage Type DV100-3I, capteurs à trappe)
•
Capteurs magnétiques (couplage API Type VKAP100-I) : Ce couplage n'est plus livré pour
les véhicules neufs, il est remplacé par un VKAP100-I2 ou VKAP-I.
•
Capteurs de soupape d'aspiration (commutateur pneumatique à air comprimé sur les sou-
papes d'aspiration BO100-..-SPD)
•
Commutateur à air comprimé de remplissage et de transmission (MSDSO)
•
Commutateur à air comprimé NM2DSS pour contrôlé d'armoire de robinetterie / de sécurité
de remplissage
L'interface de capteurs est reliée au MultiFlow par le bus CAN externe.
Le MFSI et l'interface de capteurs SPD bien connue, MSSPD-N, du système
NoMix ne se différencient que par le logiciel interne utilisé.
DOK-383FR
MNF09002EFR /
système
No-

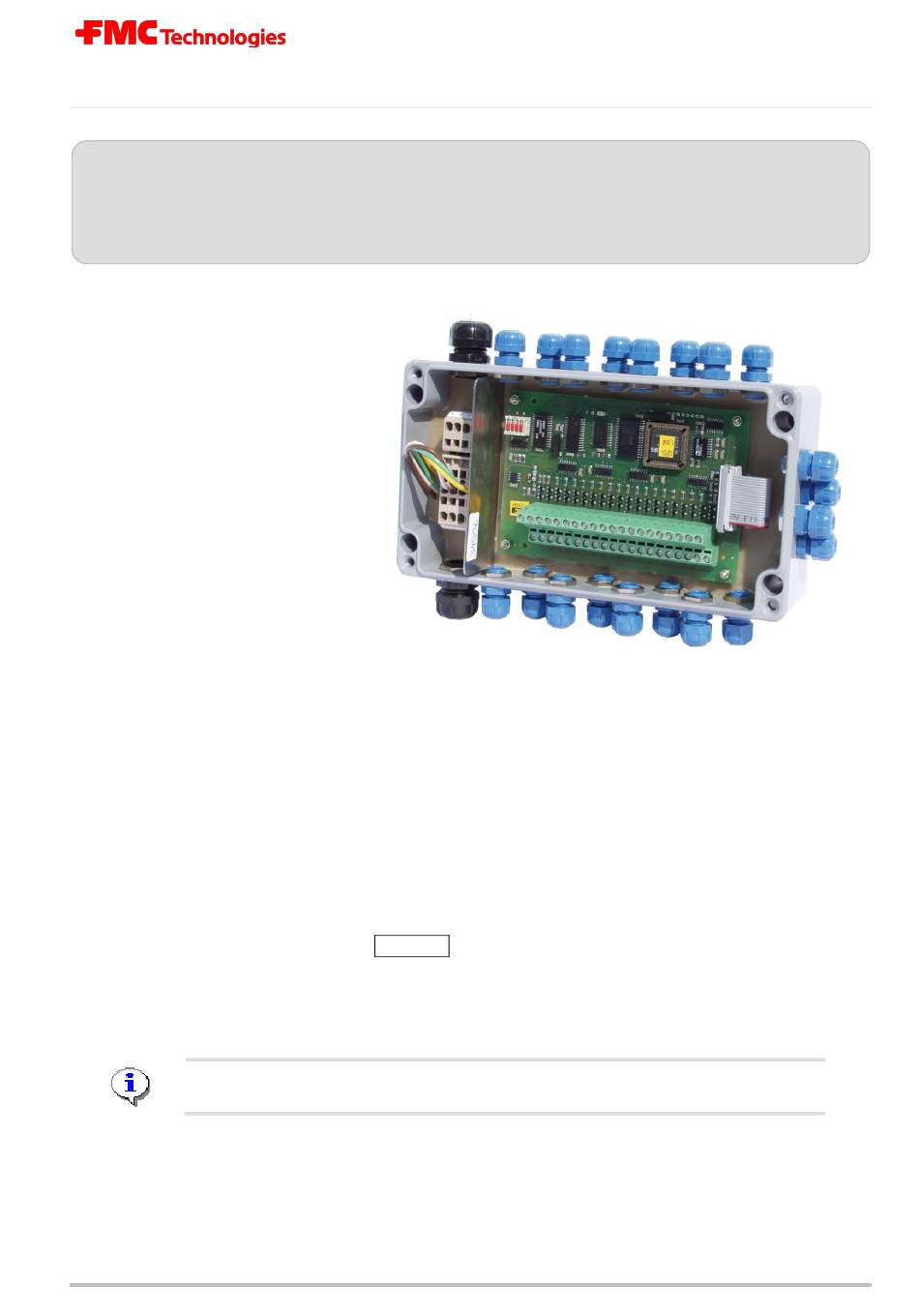

Figure 2 : Interface de capteurs Namur - MFSI
