E n g l i s h
3.

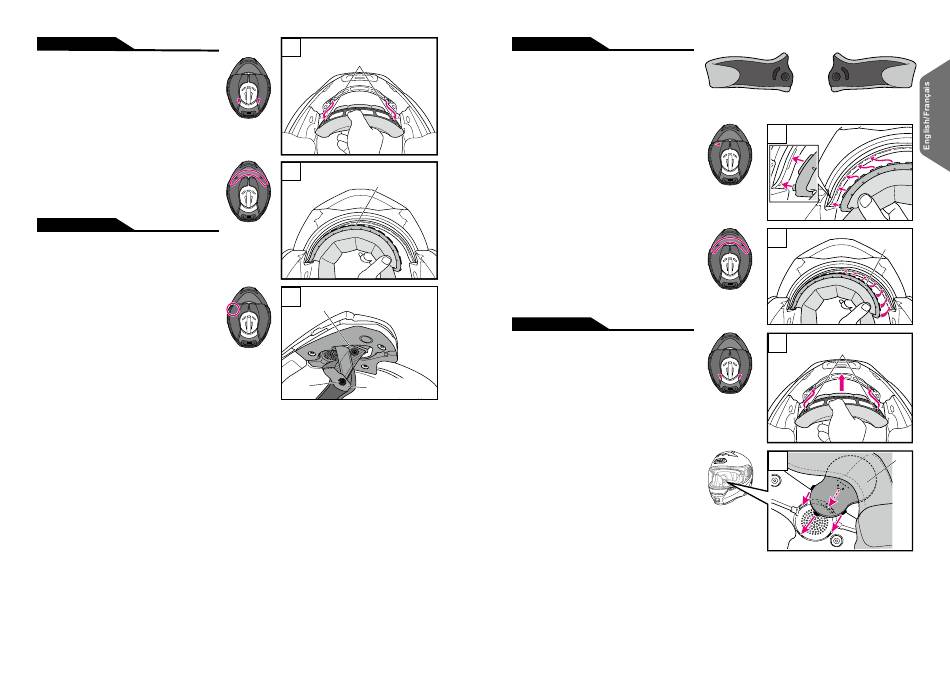

Removing the Center Pad
Remove the center pad by unsnapping 2 snaps
at the rear of the helmet first (Drawing 5), and
pull the front portion of the center pad from the
holding plate as per Drawing 6.
4.
Removing the Chinstrap Covers
Remove the cheek pad then unfasten the
chinstrap cover snap. Remove the cover from
the chinstrap (Drawing 7). Remove the other
chinstrap cover in the same manner.
F r a n ç a i s
3.
Extraction du bonnet
Retirez le coussinet central en détachant
d'abord 2 clics à l'arrière du casque (Schéma 5),
et tirez sur la partie frontale du coussinet central
depuis la plaque de maintien, tel qu'indiqué
dans le Schéma 6.
4.
Extraction des couvre-jugulaires
Retirez au préalable le coussinet maxillaire, puis
détachez le clic du couvre jugulaire. Retirez le
cache du jugulaire (Schéma 7). Procédez de la
même manière pour le côté opposé.
18
Front
5
Hook
Avant
Crochet
Rear
Arrière
6
Plate
Plaque
7
Chinstrap
Jugulaire
Hook
Chinstrap Cover
Crochet
Couvre jugulaire
E n g l i s h
Installing Interior Parts
1.
Installing the Chinstrap Covers
The chinstrap covers have different shapes on
the right and left sides of the helmet. Referring
to the drawing, identify the right and left sides.
Pass the chinstrap through the cover and fasten
the snap until it clicks in place.
2.
Installing the Center Pad
Adjust the side of the front plate to bracket
(Drawing 8), and slide and insert the plate into a
gap of bracket (Drawing 9).
3.
Installing the Ear Pads
The ear pads are interchangeable for right and
left sides. Place ear pad section (A) between
the center pad and the impact absorbing liner
as per Drawing 11. Insert the 4 clasps on the
plate in the notches of the cheek base. Fix the
ear pad in place. Install the other ear pad in the
same manner.
F r a n ç a i s
Réinstaller les parties intérieures
1.
Installation des couvre jugulaires
Les couvre jugulaires ont un coté droit et
gauche différents, que vous pouvez identifier
en vous référant au schéma. Passez la sangle
jugulaire à travers le couvre jugulaire et
appuyez sur la pression, jusqu'au « clic » de
fixation.
2.
Installation du bonnet
Ajustez le côté de la plaque frontale sur le
support (Schéma 8) puis faites glisser et insérez
la plaque dans l'espace du support (Schéma 9).
3.
Installation des coussinets d'oreille
Les coussinets d'oreille sont interchangeables
pour les côtés gauche et droit. Placez la partie
(A) du coussinet d'oreille entre le coussinet
central et le calotin d'absorption, comme indiqué
sur le Schéma 11. Insérez les 4 attaches sur
la plaque dans les encoches de la base de
coussinets maxillaires. Fixez le coussinet
d'oreille en place. Installez l'autre coussinet
d'oreille de la même manière.
Chinstrap Cover (R)
Chinstrap Cover (L)
Couvre jugulaire (D)
Couvre jugulaire (G)
8
9
Plate
Plaque
10
Hook
Crochet
11
(A)
