é
f
tagère
acuLtatiVes
L'étagère de base E20 (Taile 1⅝" (41 mm) ) et le collone d'étagère (Taille 2⅛" (54 mm)) sont des
composants qui peuvent être combinés pour créer une colonne montante avec une hauteur totale de
2
3
/
" (55 mm). Ce plateau peut être installé avec ou sans la colonne montante et peut être utilisé quand
16
le foyer en face de l'unité est inférieure à l'ouverture du foyer. Les colonne supplémentaires peut être fixé
de concert pour augmenter la hauteur par incréments de 2 ⅛" (54 mm). Cet étagère de base peut être
utilisé en conjonction avec l'une des options du panneau E20 entourent, et il peut également être utilisé
avec le Surround E20 Trimmable. Le plateau de base et Riser sont vendus séparément.

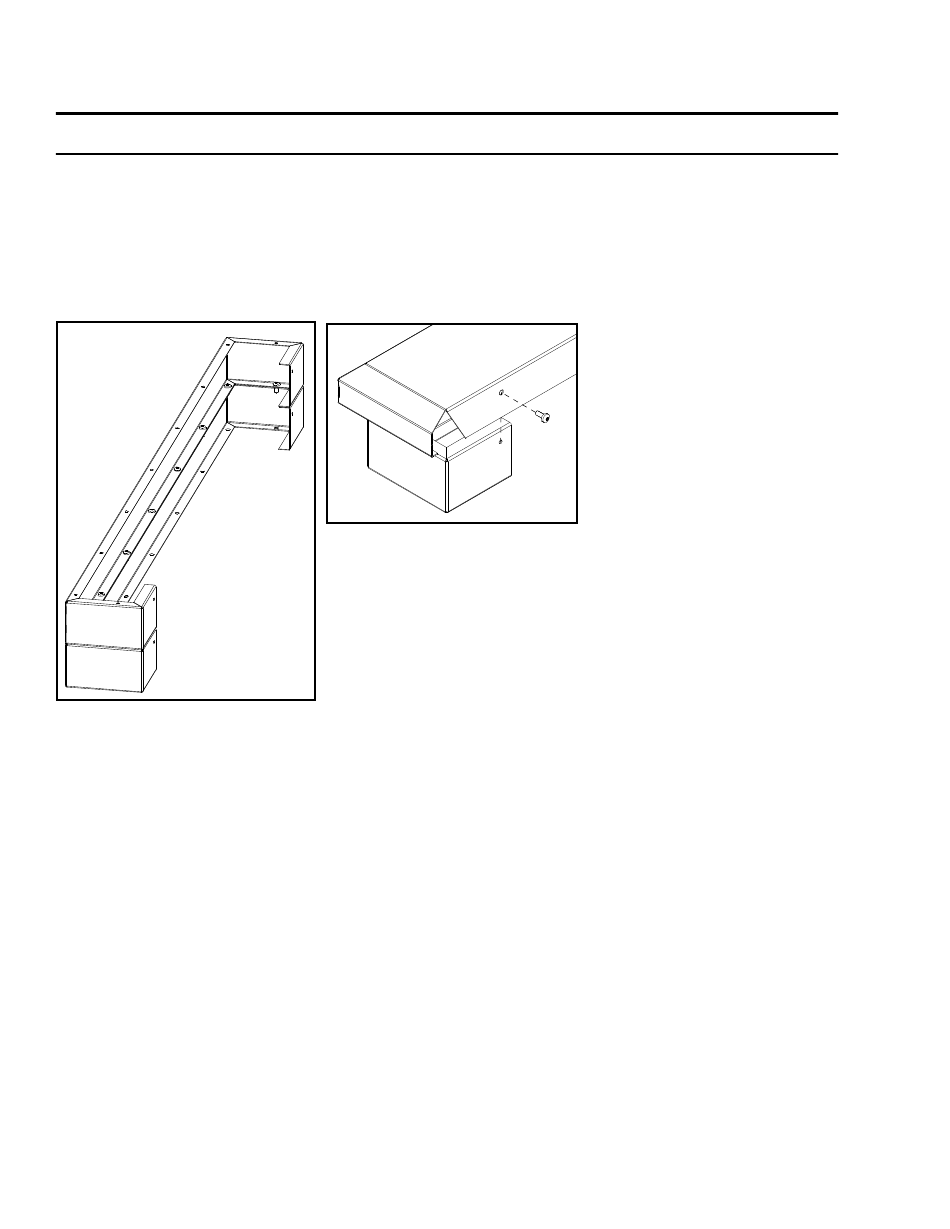

Figure 37: Combining 2 Base Shelf
Riser.
28
Installation Secondaire
:
Figure 38: Installing Base Shelf
de l'arrière (voyez Figure 38).
4. Les pieds de nivellement sur le E20 peut-être besoin d'être ajustée
pour correspondre à la hauteur de la colonne et l'étagère. Chaque
pied de nivellement a deux (2) vis qui peut être relâché en utilisant
un tournevis à six pans ¼" (voyez la figure 27). Ajustez la jambe
à la hauteur voulue, puis resserrez les vis.
5. Centre de l'Assemblée de base de conservation en avant de
l'appareil au ras du fond de l'appareil.
6. Installer la Panneau de bordure.
Installation:
1. Si l'appareil est en marche,
2. Lorsque vous utilisez plus d'un
3. Si vous installez avec des
onto Riser.
éteindre et laisser refroidir
complètement.
colonne chaque niveau doit
être fixé au moyen de neuf (9)
vis fournies (voyez Figure 37).
colonnes l'étagère de base doit
être fixé à la colonne montante
avec une vis à chaque extrémité
