Commandes en face avant

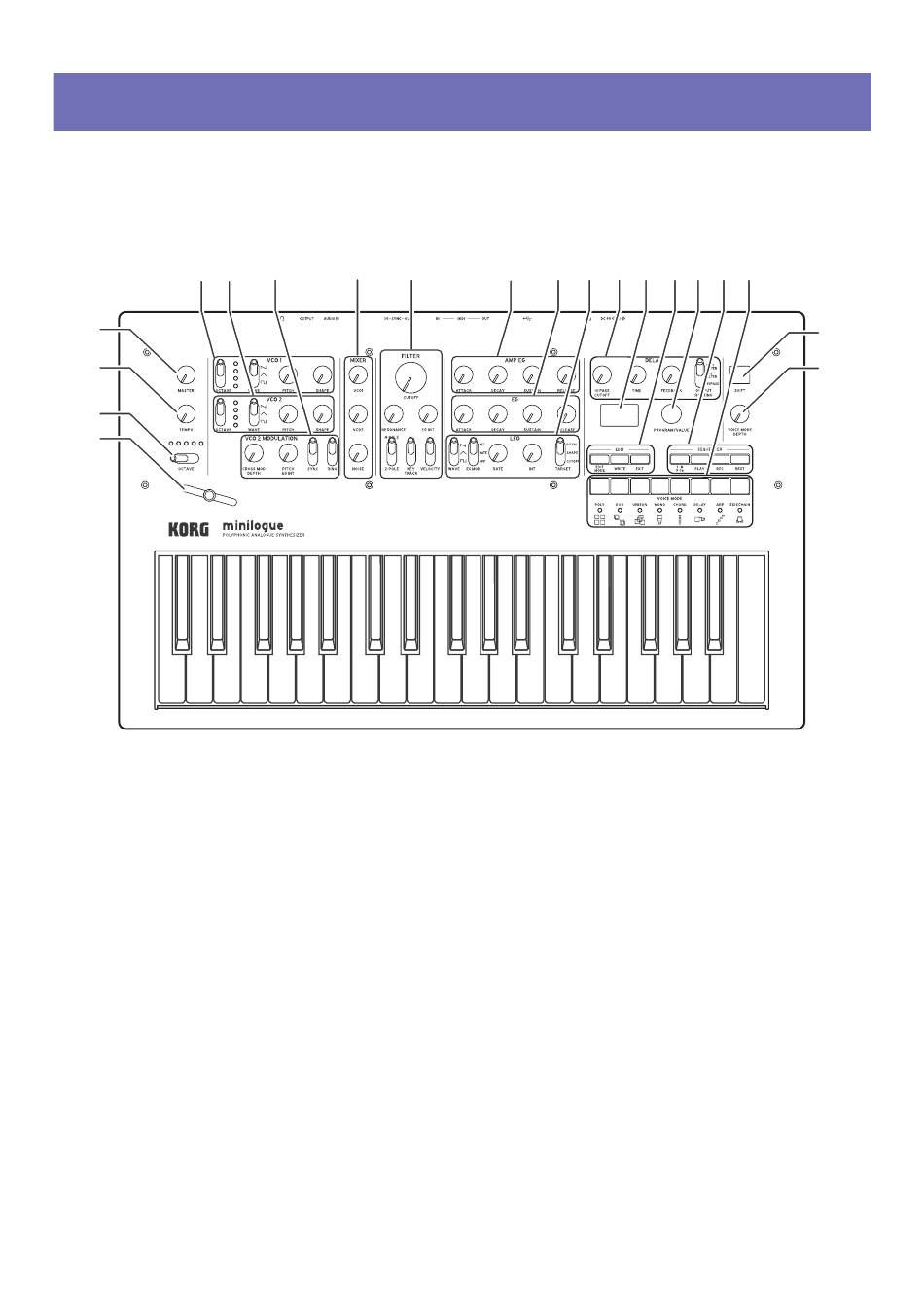

Cette illustration montre l'emplacement des commandes, sélecteurs et boutons du
panneau avant de l'instrument.
5 6
1
2
3
4
1. Commande MASTER
2.
Commande TEMPO
3. Sélecteur OCTAVE
4. Curseur
5. Section VCO 1
6.
Section VCO 2
Sélecteur OCTAVE
Sélecteur WAVE
Commande PITCH
Commande SHAPE
7. Section VCO 2 MODULATION
Commande CROSS MOD
DEPTH
Commande PITCH EG
DEPTH
Commutateur SYNC
Commutateur RING
8. Section MIXER
Commande VCO 1
Commande VCO 2
Commande NOISE

Commandes et connexions

7 8 9
9. Section FILTER
Commande CUTOFF
Commande RESO-
NANCE
Commande EG INT
Sélecteur FILTER TYPE
Sélecteur KEY TRACK
Sélecteur VELOCITY
10.
Section AMP EG
11. Section EG
Commande ATTACK
Commande DECAY
Commande SUSTAIN
Commande RELEASE
12.
Section LFO
Sélecteur WAVE
Sélecteur EG MOD
Commande RATE
Commande INT
Sélecteur TARGET
10 11 12 13
13.
14.
15.
16.
17.
18.
19.
20.
4
14 15 16 17 18
Section DELAY
Commande HI PASS CUTOFF
Commande TIME
Commande FEEDBACK
Sélecteur OUTPUT ROUTING
Écran
Section EDIT
Bouton EDIT MODE
Bouton EXIT
Bouton WRITE
Commande PROGRAM/VA-
LUE
Section SEQUENCER
Boutons 1–8/9–16
Bouton PLAY
Bouton REC
Bouton REST
Boutons 1–8
Bouton SHIFT
Commande VOICE MOD
DEPTH
19
20
