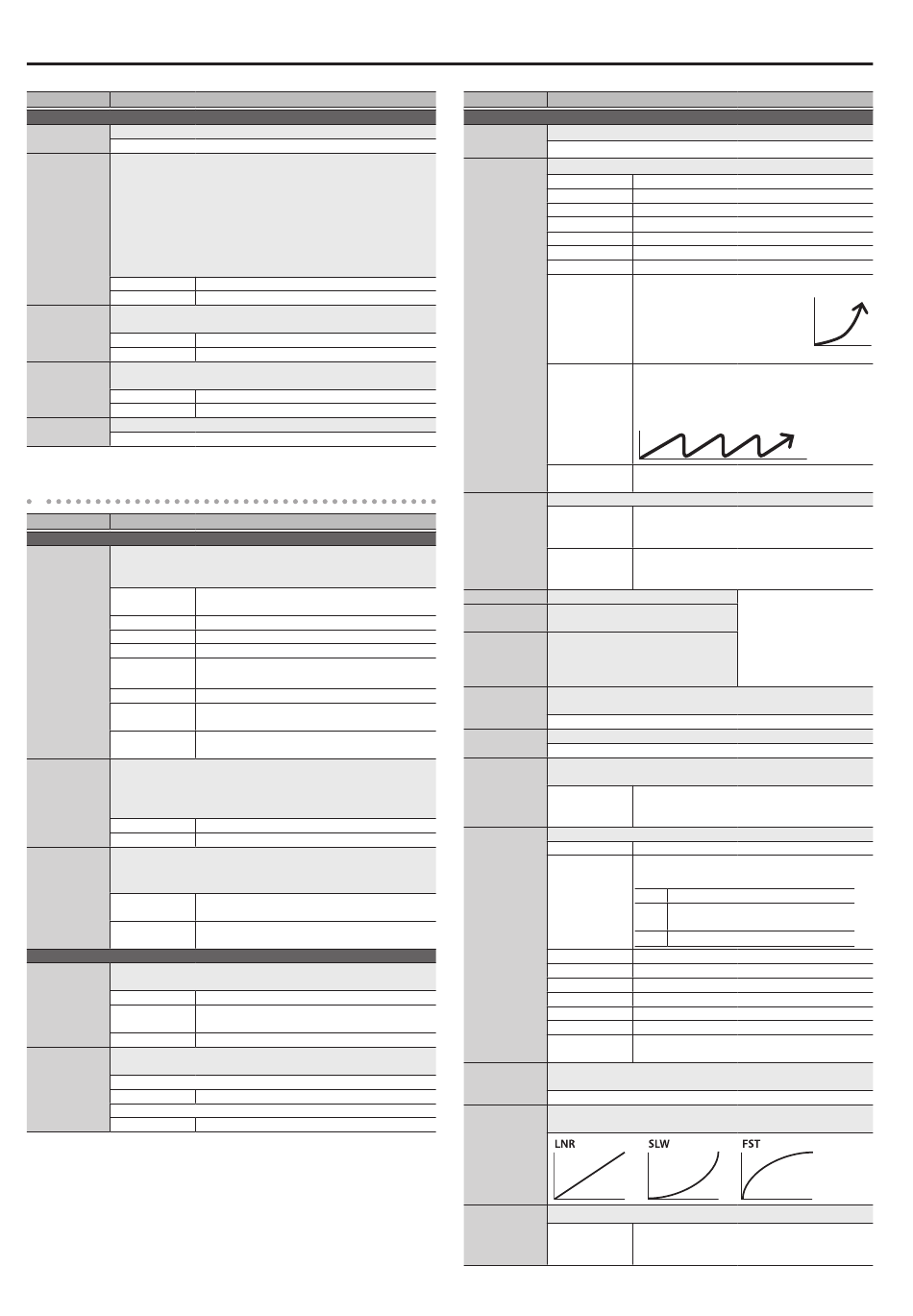

Création d'un patch
Paramètre
Valeur/explication
Patch MIDI 1–8
Permet de spécifier le canal de transmission pour les messages MIDI.
Ch
OFF (non transmis), 1–16
Permet de spécifier si les messages de sélection de banque sont
transmis lorsque vous changez de patchs.
* Il n'est pas possible d'activer uniquement Bank LSB.
* Non transmis si le la fonction PC (changement de programme)
LSB
est désactivée.
MSB
* Il n'est pas possible de transmettre une sélection de banque
uniquement. La sélection de banque est toujours transmise en
conjonction avec un changement de programme.
OFF
Non transmis.
0–127
La valeur spécifiée est transmise.
Permet de spécifier si un changement de programme est transmis
lorsque vous changez de patchs.
PC
OFF
Non transmis.
1–128
La valeur spécifiée est transmise.
Permet de spécifier si un changement de contrôle est transmis
lorsque vous changez de patchs.
Ctl1–2 CC#
OFF
Non transmis.
CC#000–127
Le changement de contrôle spécifié est transmis.
Permet de spécifier la valeur du changement de contrôle.
Ctl1–2 Val
0–127
CTL/EXP
Paramètre
Valeur/explication
MEMORY MANUAL, MUTE, BANK DOWN, BANK UP, NUMBER 1–8, CTL IN 1–4
Spécifiez la fonction des sélecteur [MEMORY/MANUAL], sélecteur
[MUTE], sélecteurs [BANK I ] [BANK H ], des sélecteurs de numéros
[1]–[8] et des commutateurs au pied connectés aux prises CTL IN.
Rien ne se passe lorsque vous appuyez sur le
OFF
commutateur.
MemM
Sélecteur [MEMORY/MANUAL]
Mute
Sélecteur [MUTE]
Sélecteur [BANK I ], sélecteur [BANK H ]
BnkD, BnkU
Func
Changement de patchs
MemU, MemD
MemU: 00-1 0 99-8, MemD: 99-8 0 00-1
Num1–8
Sélecteur de numéros [1]–[8]
Un signal de contrôle est envoyé depuis la prise
Ctl1–6
EXT CTL CTL 1/2–5/6 correspondante.
Appuyez sur le commutateur pour contrôler
BPM
Master BPM.
Spécifiez les valeurs qui sont envoyées lorsque vous appuyez sur le
commutateur (Max) et que vous le relâchez (Min).
* Ces réglages sont disponibles uniquement lorsque Func est
Min, Max
défini sur Ctl1–6.
OFF
Envoie un signal de désactivation
ON
Envoie un signal d'activation
Permet de spécifier le fonctionnement du contrôleur.
* Ces réglages sont disponibles uniquement lorsque Func est
défini sur Ctl1–6.
Mod
En règle générale, il est désactivé. Il n'est activé
MOM
que lorsque vous utilisez le commutateur.
Bascule entre activé/désactivé lorsque le
TGL
commutateur est utilisé.
EXP IN 1, 2
Spécifiez la fonction des pédales d'expression connectées aux
prises CTL IN.
OFF
Rien ne se passe lorsque vous utilisez la pédale.
Func
Envoie un signal de contrôle depuis les prises EXT
Exp1, 2
CTL EXP 1 ou 2.
BPM
Utilisez la commande pour contrôler Master BPM.
Spécifiez les valeurs qui sont envoyées lorsque la pédale est
avancée (Max) et retournée (Min).
Lorsque Func est défini sur Exp1 ou Exp2
Min, Max
0–127
Spécifie la valeur envoyée depuis la prise.
Lorsque Func est défini sur BPM
20–500
Spécifie la plage de Master BPM.
10
Paramètre
Valeur/explication
Assign (A) 1–12
Permet d'activer/de désactiver l'affectation.
Sw
ON, OFF
Permet de spécifier le contrôleur (source).
CTL1–4
MemM
Mute
BnkD, BnkU
Num1–8
CNum
EXP1, 2
INT
Src
WAV
CC000–127
Permet de spécifier le fonctionnement du contrôleur.
MOM
Mod
TGL
Cate
Permet de sélectionner la catégorie cible.
Permet de spécifier le paramètre à
Target
contrôler.
Permet de spécifier la plage de
Min
changement pour le paramètre. Les
valeurs dépendent du paramètre
Max
affecté par l'option « Target ».
Permet de spécifier le canal de transmission pour les modifications
*1
Ch
de contrôle.
1–16
Permet de spécifier le numéro de contrôleur qui est transmis.
*1
CC#
000–127
Dans la plage d'utilisation de la source, cette option détermine la
plage qui contrôlera le paramètre cible.
Act L
(L) 0–126
Act H
(H) 1–127
Détermine comment le mouvement de la pédale interne est déclenché.
PAT
Ex1L, Ex1M, Ex1H,
Ex2L, Ex2M, Ex2H
*2
Trig
CTL1–4
MemM
Mute
BnkD, BnkU
Num1–8
CNum
CC000–127
Détermine le temps qu'il faut à la pédale interne pour passer de la
*2
Tim
position relevée (talon) à la position enfoncée (avant).
0–100
Sélectionnez une des courbes suivantes pour déterminer le
changement induit par la pédale interne.
*2
Crv
Détermine la durée d'un cycle de la pédale Wave.
*3
Rate
ª – ˜ , 0–100
Commutateur au pied connecté à une prise CTL IN
Sélecteur [MEMORY/MANUAL]
Sélecteur [MUTE]
Sélecteur [BANK I ], sélecteur [BANK H ]
Sélecteur de numéros [1]–[8]
Sélecteur de numéros actuellement sélectionné
Pédale d'expression connectée à une prise CTL IN.
Pédale interne
La pédale d'expression virtuelle
commence à fonctionner lorsqu'elle
est démarrée par le déclencheur
spécifié (Trig), en modifiant le
paramètre spécifié par « Target ».
Pédale Wave
La pédale d'expression virtuelle modifie
cycliquement le paramètre spécifié par « Target »
en une forme d'onde fixe.
Commande de contrôle transmise par un appareil
MIDI externe
La valeur est généralement désactivée (valeur
minimum) ; elle est activée (valeur maximum)
tant que le contrôleur est actionné.
La valeur bascule entre « OFF » (minimum) et
« ON » (maximum) chaque fois que le contrôleur
est actionné.
Pour plus de détails, voir la
section « Liste des cibles ».
Le paramètre cible sera contrôlé au sein de la plage
spécifiée. En règle générale, il est conseillé de laisser
Act L sur « 0 » et Act H sur « 127 ».
Lors du changement de patch
Lorsqu'une pédale d'expression connectée à une
prise CTL IN (EXP 1–2) passe à l'état suivant
ExL
Minimum
Fait avancer la pédale par la valeur
ExM
centrale
ExH
Maximum
Commutateur au pied connecté à une prise CTL IN
Sélecteur [MEMORY/MANUAL]
Sélecteur [MUTE]
Sélecteur [BANK I ], sélecteur [BANK H ]
Sélecteur de numéros [1]–[8]
Sélecteur de numéros actuellement sélectionné
En cas de réception du numéro de contrôleur
spécifié
Si le paramètre est défini sur une valeur de note,
une durée correspondant à la valeur « Master
BPM » spécifiée pour chaque patch est affectée.
