Remarques
•
•
2.2
Montage de la platine processeur avancée
1.
2.
Manuel d'installation
Ne pas utiliser le capteur pour supporter la tuyauterie.
Le capteur ne nécessite aucun support de montage externe. Les brides supporteront le
capteur quelle que soit l'orientation.
Pour modifier l'orientation du boîtier de la platine processeur sur le support de
montage :
a. Desserrer les quatre vis de fixation.
b. Faire pivoter le support jusqu'à atteindre l'orientation souhaitée de la platine
processeur.
c. Serrer les vis de fixation à un couple d'environ 3 à 4 N m.
Fixer le support de montage sur le mur ou le tube support. Pour le montage sur un
tube support, l'utilisateur doit se procurer deux étriers.

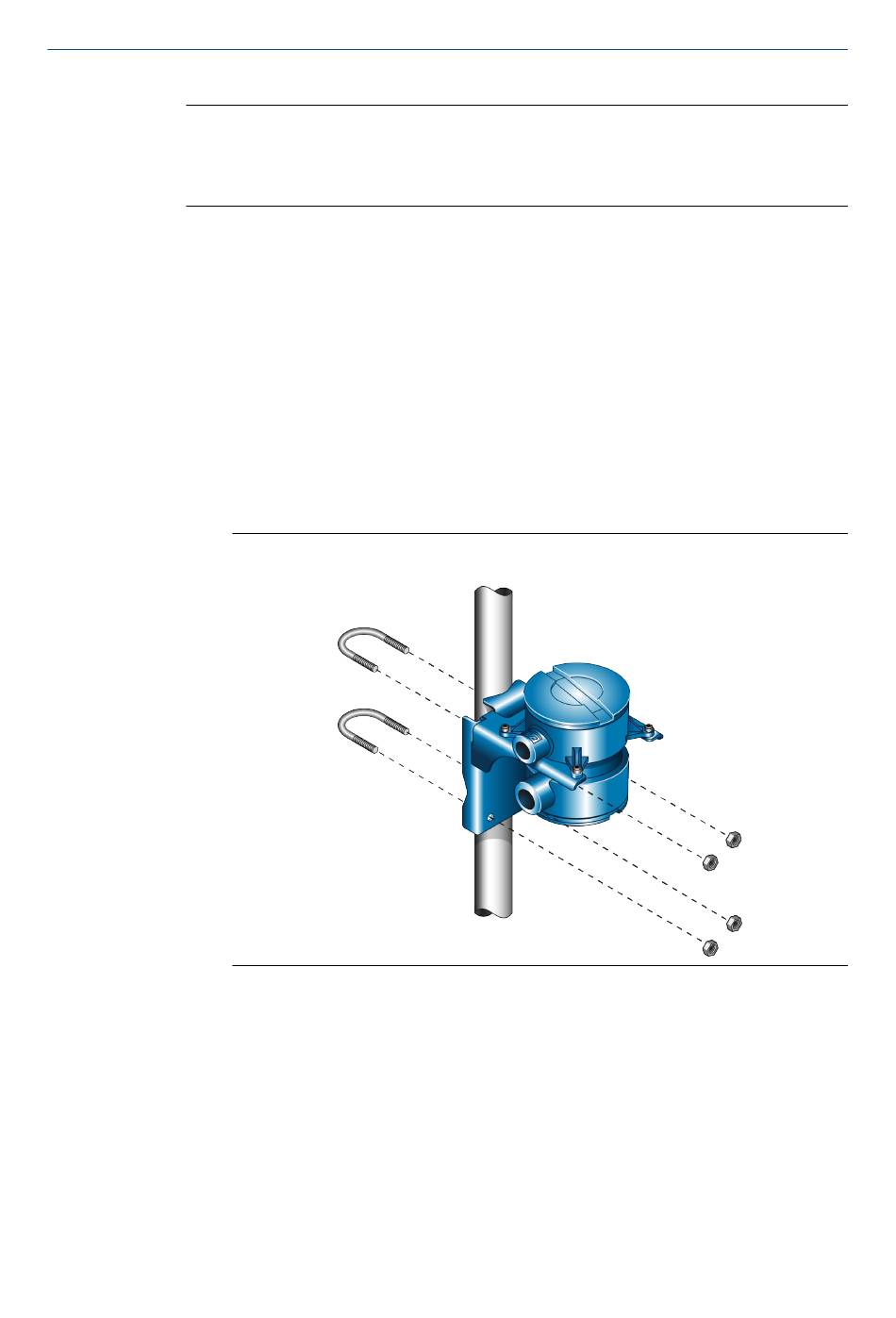

Figure 2-2:
Platine processeur avancée : montage sur tube support
Montage
5
