Étape 5 : Retrait de l'outil de perçage
1. Vérifier que le foret a été rétracté au-delà de la vanne.
2. Fermer la vanne d'isolement pour isoler le procédé.
3. Dépressuriser l'outil de perçage et le retirer.
4. Vérifier l'absence de fuites au niveau de la vanne d'isolement et du support de
montage.
Étape 6 : Montage de la sonde Annubar
1. Installer l'ensemble Flo-Tap complet (complètement rétracté) sur la vanne
d'isolement en vissant le raccord dans la vanne et en utilisant un produit
d'étanchéité adapté.
2. Faire tourner l'ensemble Flo-Tap jusqu'à ce que la flèche de la tête s'aligne dans
le sens de l'écoulement.
3. S'assurer que les vannes de mise à l'air libre sont fermées avant de continuer.
4. Ouvrir et fermer rapidement la vanne d'isolement pour mettre le modèle 485
sous pression, et vérifier l'absence de fuites dans l'installation. Faire preuve
d'extrême précaution si le procédé est de la vapeur ou un produit caustique.
5. Vérifier toute l'installation et s'assurer de l'absence de fuites. Serrer selon le
besoin pour éliminer toute fuite au niveau des raccordements. Répéter les
étapes 4 et 5 jusqu'à ce qu'il n'y ait plus de fuite.
a. Si le Flo-Tap est livré équipé de l'option d'entraînement par manivelle,
mettre les tiges de protection en PVC sur les tiges de guidage et fixer
l'entraînement par manivelle avec la visserie fournie.
Remarque
Les sondes Annubar 485 Flo-Tap peuvent constituer un porte-à-faux important nécessitant un
support externe. La plaque support est pourvue de trous taraudés pouvant servir à soutenir la
sonde Annubar 485.

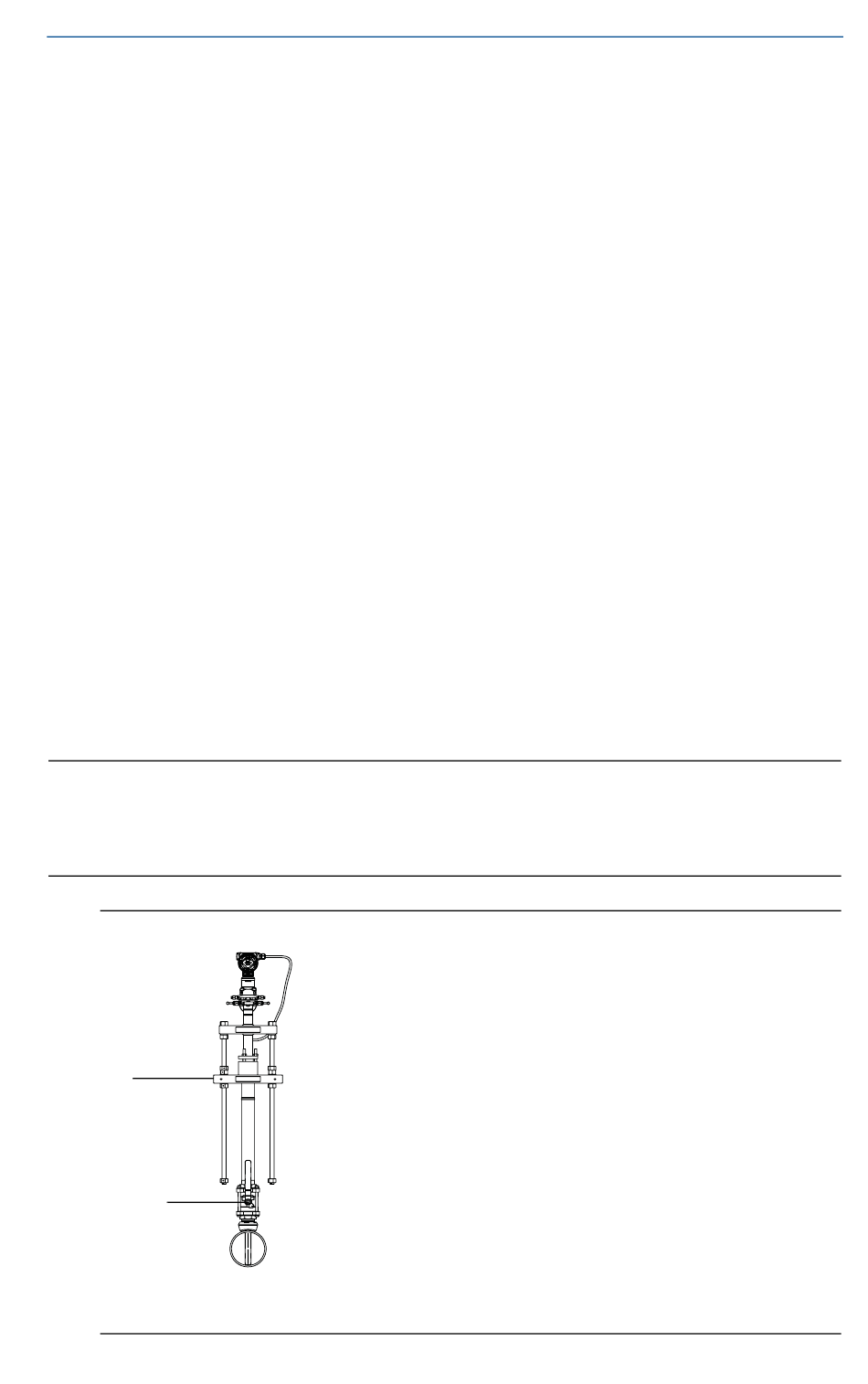

Figure 9. Installation de l'ensemble Flo-Tap
A
B
A. Plaque support
B. Vanne d'isolement
