9.
10.
3.2.6

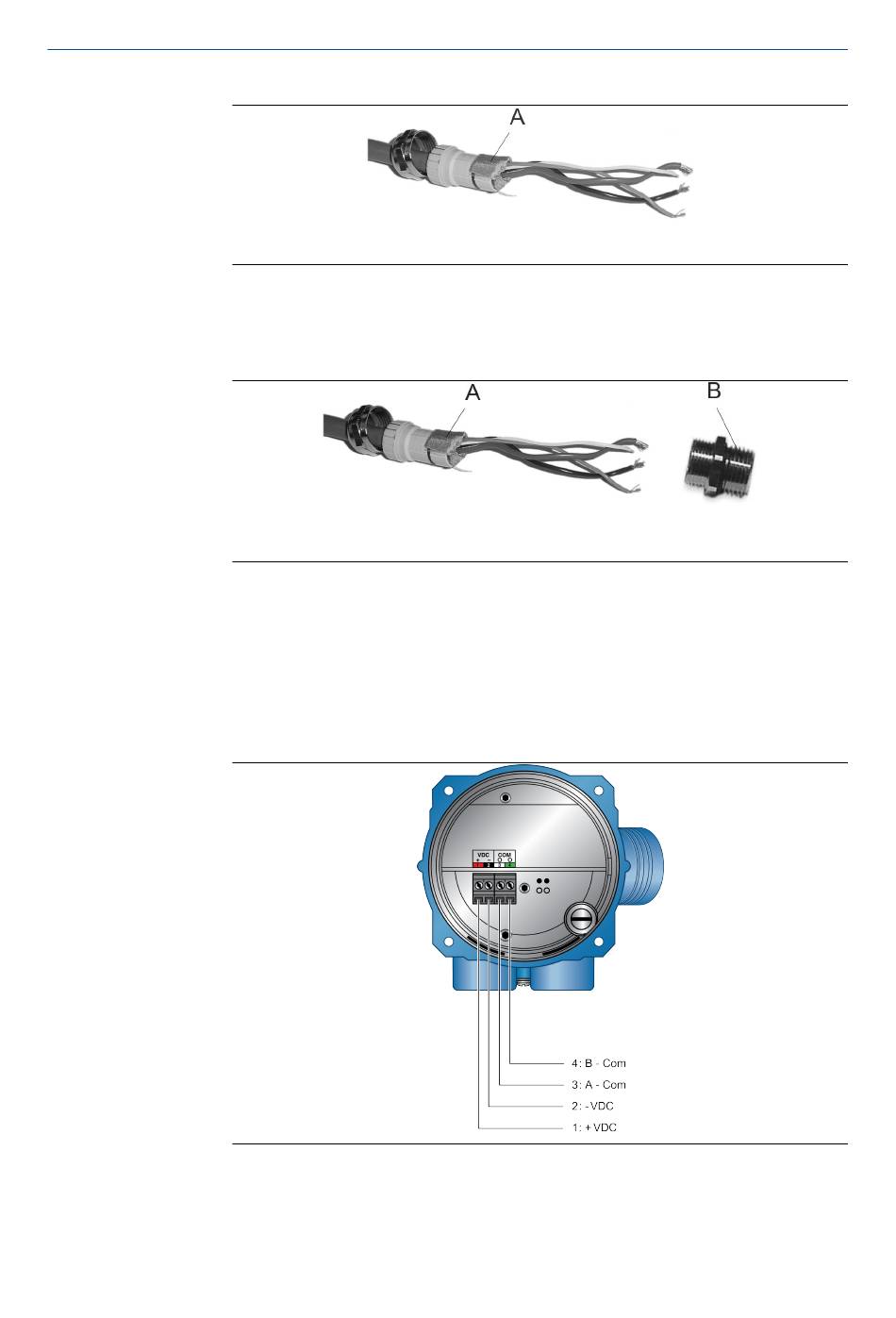

Raccordement des fils aux bornes de la platine
processeur
Une fois le câble à 4 fils préparé et blindé (si nécessaire), raccorder chaque conducteur du
câble aux bornes de la platine processeur.
1.
2.
3.
Manuel d'installation
A. Blindage rabattu
Visser le corps du presse-étoupe sur l'entrée de câble de la platine processeur.
Insérer l'extrémité du câble dans le corps du presse-étoupe et visser l'écrou sur le
corps.
A. Blindage rabattu
B. Corps du presse-étoupe
Connecter les fils aux bornes de la platine processeur.
Réinstaller le couvercle de la platine processeur.
Serrer les vis du couvercle au couple de 1,13 à 1,47 N m.
Si l'installation est correcte, il n'y a pas de jeu entre le couvercle et la base.
Câblage des entrées/sorties et de l'alimentation du transmetteur
13
