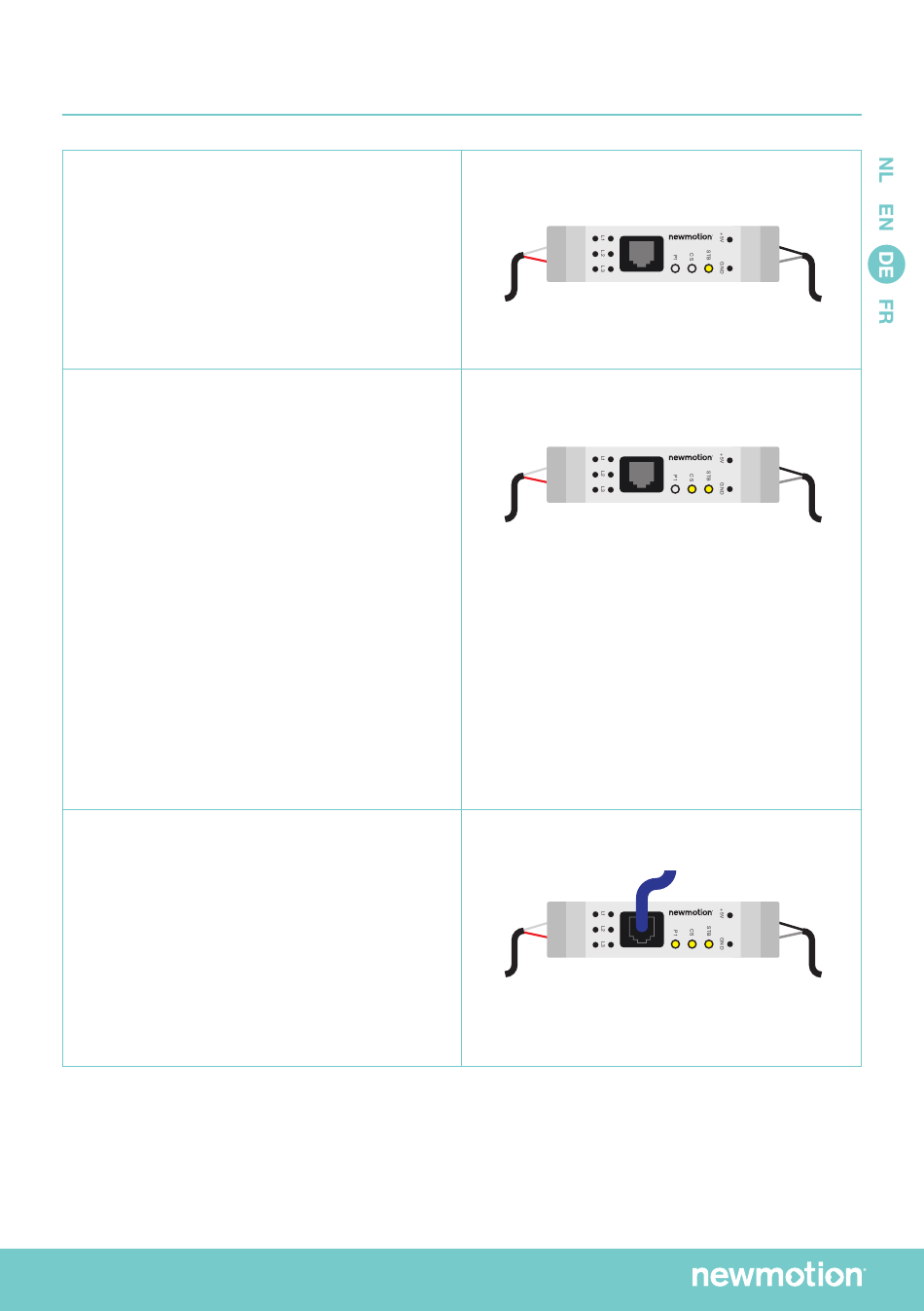

FUNKTIONS-LED
PWR-LED
Die Power-LED leuchtet auf, sobald
Sie das Gerät an die Stromversorgung
anschließen. Wenn die LED nicht leuchtet,
prüfen Sie zunächst die Verbindungen zum
und vom Netzteil.
CS-LED
Die Stromsensor (CS)-LED zeigt den
aktuellen Messwert der Gesamtleistung.
Die LED blinkt im Sekundentakt. Dabei
leuchtet sie 20 ms pro Ampere kumulierte
Leistung.
+5V
GND
STB
CS
Wenn Sie Summe der Spannung an L1,
P1
L2 und L3 beispielsweise 10 A beträgt,
leuchtet diese LED 200 ms pro Sekunde
L1
L2
L3
und bleibt 800 ms lang aus. Ab einer
Gesamtspannung von >= 50 A leuchtet die
LED durchgehend. Der Installateur kann
an dieser LED erkennen, ob Spannung
gemessen wird.
P1-LED
Die P1-LED leuchtet auf, sobald
Kommunikation mit einem P1-Gerät
besteht. Voraussetzung für diese
Kommunikation ist die Verbindung des
Moduls über ein RJ12-Kabel mit einer
Ladestation des Typs NewMotion Home
Advanced mit aktiver P1-Funktion.
P-14 | DEUTSCH | 0243NM11INT02
+5V
GND
STB
CS
P1
+5V
GND
L1
L2
L3
STB
CS
P1
L1
L2
L3
