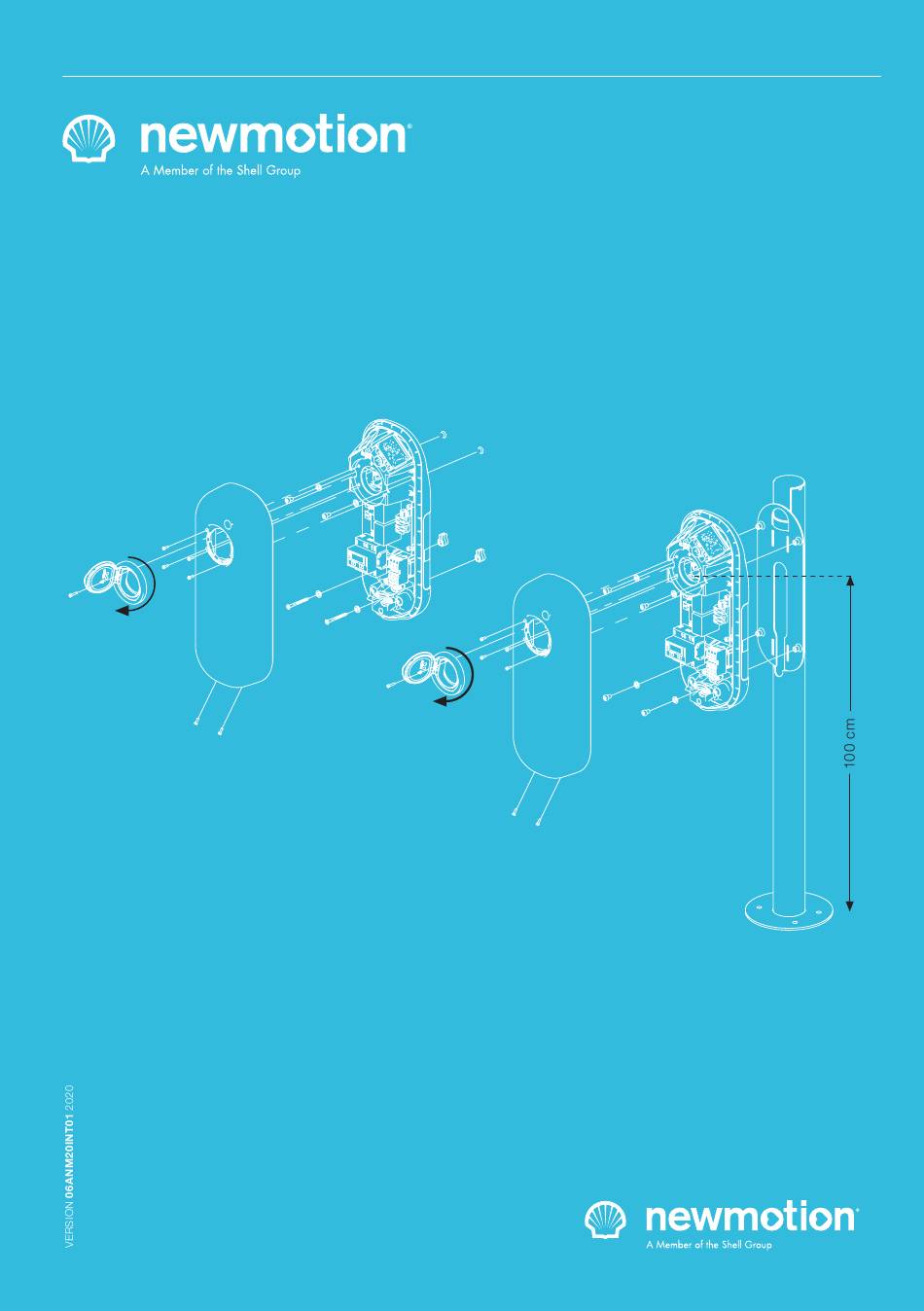

- Page 1 MANUEL D’INSTALLATION - FR | INSTRUCTION MANUAL – EN Home Basic Edition 7...
- Page 3 NewMotion Home Basic Edition 7 Table des matières / Table of contents Manuel d’installation (FR) Pages 4 - 15 Installation manual (EN) Pages 16 - 26...
-
Page 4: Avertissement De Sécurité + Prudence
NewMotion aux instructions fournies dans ce manuel peut entraîner n’accepte pas non plus de responsabilité pour de telles un incendie, une électrocution ou des blessures graves. -
Page 5: Vue D'ensemble Des Produits
2. VUE D’ENSEMBLE DES PRODUITS 2.1 MONTAGE, CONTENU DE LA BOITE ET OUTILS REQUIS Point de facturation du contenu des Outils nécessaires et matériel emballages supplémentaire (non fournis) Montage mural - Borne de recharge ; - 4x vis à tête cylindrique autotaraudeuses - Œillets en caoutchouc (différentes de 6,3 mm x 70 mm (DIN 7981C) en tailles) ;... -
Page 6: Spécifications Techniques
06A _ _ _ _ _ _ Capacité de charge maximale Home Basic Edition 7 : monophasé 32A* Capacité de charge configurée en standard Home Basic Edition 7 : 3,7 kW - monophasé 16A** Catégorie de sécurité électrique Classe I Type de connecteur... -
Page 7: Spécifications Techniques (Suite)
2. VUE D’ENSEMBLE DES PRODUITS 2.2 SPÉCIFICATIONS TECHNIQUES (SUITE) Plage de température de fonctionnement -30℃ à +50℃ Plage d’humidité de fonctionnement 5 % à 95 % Plage de pression d’air de fonctionnement 860 hPa à 1060 hPa Hauteur maximale de montage de la prise 1,5 mètre au-dessus du sol Hauteur de prise conseillée 1 mètre au-dessus du sol... -
Page 8: Aperçu Du Produit
2. VUE D’ENSEMBLE DES PRODUITS 2.3 APERÇU DU PRODUIT Indicateur d’état Type 2S EV Prise de courant et couvercle Étiquette d’identification avec numéro de série INSTALLATIEHANDLEIDING – P8 VERSION 0129NM02INT01 MANUEL D’INSTALLATION – P8 | P8 06ANM20INT01... -
Page 9: Aperçu Des Connexions
2. VUE D’ENSEMBLE DES PRODUITS 2.4.1 APERÇU DES CONNEXIONS Connexion des fils de phase Connexion par fil neutre Connexion au fil de terre Raccordement à la terre Câble Poteau de mise d’alimentation à la terre Serre-câble INSTALLATIEHANDLEIDING – P9 VERSION 0129NM02INT01 MANUEL D’INSTALLATION –... -
Page 10: Aperçu De L'installation Des Accessoires
2. VUE D’ENSEMBLE DES PRODUITS 2.4.2 APERÇU DE L’INSTALLATION DES ACCESSOIRES Interrupteurs rotatifs et commutateurs DIP pour le courant maximum, la gestion dynamique de la puissance et la configuration du verrouillage des câbles (voir chapitre 5) Connexion TC pour la gestion dynamique de l’énergie Câble... -
Page 11: Détails De L'installation
3. DÉTAILS DE L’INSTALLATION Il incombe à l’électricien de sélectionner la section de câble et les protections électriques appropriés à chaque situation et conformes aux réglementations applicables. Conseils en matière - Fil pour l’ampérage maximum du matériel sous charge continue ; - Calculer avec un COS-Phi de 0,8 ;... -
Page 12: Procédure D'installation
4. PROCÉDURE D’INSTALLATION Merci d’avoir installé cette borne de recharge. Assurez- faciliter le passage du câble d’alimentation ; vous qu’il y a suffisamment d’espace pour effectuer le Étape 2 : Fixez le câble d’alimentation à l’aide du serre- travail correctement. câble ;... -
Page 13: Derniére Étape (Fermer L'armoire)
4. PROCÉDURE D’INSTALLATION 4.6DERNIÉRE ÉTAPE (FERMER L’ARMOIRE) Étape 1 : Vérifiez et assurez-vous que le joint en caoutchouc autour du boîtier est bien en place sur le bord ; Étape 2 : Placez le couvercle sur la borne de recharge ; Étape 3 : Serrez à... -
Page 14: Configuration Locale
5. CONFIGURATION LOCALE 5.2 CADRE DE GESTION DYNAMIQUE DE L’édition Home Basic peut être configurée localement à l’aide des commandes rotatives et des commutateurs DIP PUISSANCE de la borne de recharge. Activez la gestion dynamique de la puissance si le TC pour la borne de recharge est installé. -
Page 15: Dépannage
6. MANUEL D’UTILISATION ET DÉPANNAGE 6.1 UTILISATION RÉGULIÈRE 6.2 DÉPANNAGE La première étape consiste à connecter votre voiture à la borne de recharge en branchant le câble de charge, la VOYEZ-VOUS UNE LUMIÈRE ROUGE SUR VOTRE session démarre automatiquement. POINT DE CHARGEMENT ? Si c’est le cas, cela signifie que votre véhicule ne se Lorsque la voiture a configuré... -
Page 16: Legal Disclaimer
NewMotion is not responsible for any loss or The charge point is connected to the electricity grid and damage whatsoever caused – including without limitation, even if the equipment is switched off, hazardous voltages any indirect, personal or consequential loss or damage –... -
Page 17: Product Overview
2. PRODUCT OVERVIEW 2.1 MOUNTING, PACKAGE CONTENTS AND REQUIRED TOOLS Package contents charge point Required tools & additional materials (not provided) Wall mounting - Charge point; - 4x 6.3mm x 70mm self tapping pan - Rubber grommets (various sizes); head screws (DIN 7981C) stainless steel - 2x Plastic spacers;... -
Page 18: Technical Specifications
06A _ _ _ _ _ _ Maximum charge capacity Home Basic Edition 7: single phase 32A* Standard configured charge capacity Home Basic Edition 7: 3,7 kW - single phase 16A** Electric safety category Class I Connector type Type 2S - socket with shutter Dimensions (H x W x D) 503.5 x 200 x 137 mm... - Page 19 2. PRODUCT OVERVIEW 2.2 TECHNICAL SPECIFICATIONS (CONTINUED) Operating temperature range -30℃ to +50℃ Operating humidity range 5% to 95% Operating air pressure range 860 hPa to 1060 hPa Maximum mounting height socket 1.5 meter above ground Advised mounting height socket 1 meter above ground Mounting position Vertical and upright position only...
- Page 20 2. PRODUCT OVERVIEW 2.3 OVERVIEW OF PRODUCT LED status indicator Type 2S EV Plug socket & Cover lid Identification label with serial number INSTALLATIEHANDLEIDING – P20 VERSION 0129NM02INT01 INSTALLATION MANUAL – P20 | P20 06ANM20INT01...
-
Page 21: Overview Of Connections
2. PRODUCT OVERVIEW 2.4.1 OVERVIEW OF CONNECTIONS Phase wire connection Neutral wire connection Earth wire connection Earthing pole connection Power cable Earthing pole Cable clamp INSTALLATIEHANDLEIDING – P21 VERSION 0129NM02INT01 INSTALLATION MANUAL – P21 | P21 06ANM20INT01... - Page 22 2. PRODUCT OVERVIEW 2.4.2 OVERVIEW INSTALLING ACCESSORIES Rotary switches for maximum current and Dynamic Power Management configuration (see chapter 5) CT connection for Dynamic Power Management Earthing accessories cable Dynamic Power Management cable or CT cable inlet - 2x 1,5 mm cable INSTALLATIEHANDLEIDING –...
-
Page 23: Installation Details
3. INSTALLATION DETAILS The electrician is responsible for selecting a cable thickness & safety components appropriate for the specific situation and according to regulations; Wiring advice* - Wire for the maximum hardware amperage under continuous load; - Calculate with a COS-Phi of 0.8; - Calculate with a max allowable voltage drop over the cable of 2%;... -
Page 24: Installation Procedure
4. INSTALLATION PROCEDURE 4.4A DYNAMIC POWER MANAGEMENT Thank you for installing this charge point. Make sure there is enough space to properly do the work. The Current Transformer for Dynamic Power Ensure to work safely and take the safety of others into Management (included in box) must be connected to the consideration as well, always work according to local phase used by the charge point at the most upstream... -
Page 25: Local Configuration
5. LOCAL CONFIGURATION 5.2 DYNAMIC POWER MANAGEMENT The Home Basic Edition can be configured locally using the rotary switches and dip switches on the chargepoint. SETTING Enable Dynamic Power Management if the CT is Make sure that the charge point is not yet powered on installed. -
Page 26: Troubleshooter
6. USER MANUAL & TROUBLESHOOTER 6.1 REGULAR USE 6.2 TROUBLESHOOTER The first step is to connect your car to the charge point by plugging in the charge cable, the session will start DO YOU SEE A RED LED LIGHT ON YOUR CHARGE automatically.
