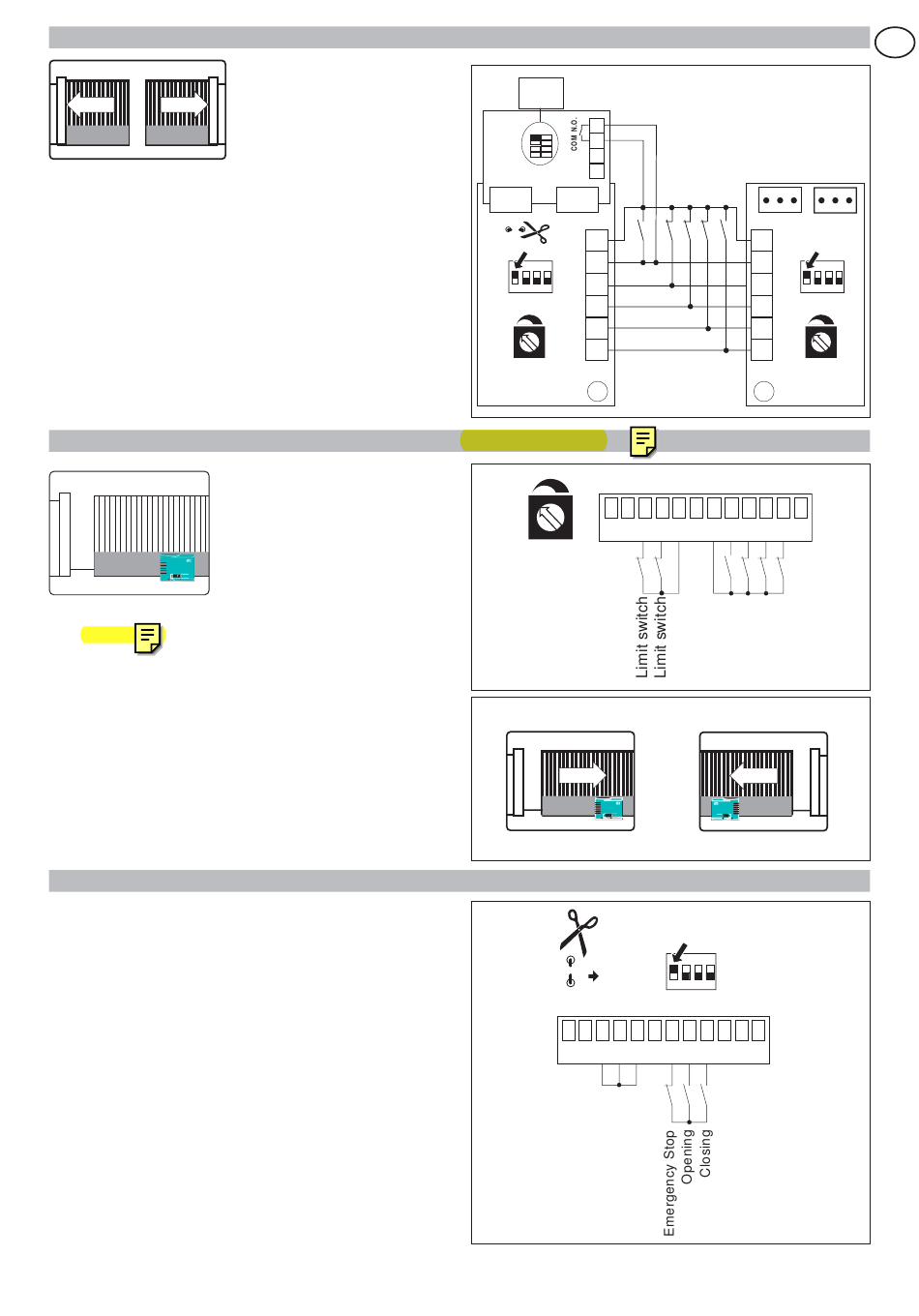

5. AUTOMATISMES EN PARALLELE
Il est possible de commander deux automatismes [A] et [B] en
parallèle, en effectuant les raccordements indiqués dans la
figure 5.1.
Les commandes 1-5 et les commandes radio (avec DIP1=ON)
équivalent à une commande d'ouverture totale.
Pour gérer les deux portails avec une seule commande radio,
ne pas utiliser les cartes radio réceptrices à bord des armoires
de commande, mais insérer une carte réceptrice BIXLR2.
La fermeture automatique s'obtient en réglant le trimmer TC
non au maximum et dans la même position dans les deux
armoires de commande.
N.B.: Il se peut que les mouvements d'ouverture et de fermeture
ne soient pas synchronisés.
6. EXEMPLE D'APPLICATION POUR PORTAILS COULISSANTES
Quand l'armoire électrique est utilisée dans des applications
pour automations coulissants:
- (Fig. 6.1) Si nécessaire, connecter les contacts N.C. des
fins de course d'ouverture et de fermeture aux bornes 0-
11-12.
Avec ces branchements, le vantail s'arrête lorsque les fins de
course avant les butées d'arrêt interviennent.
(Fig. 6.2) Sélectionner le bon sens d'ouverture au moyen de
DIP2.
7. EXEMPLE DE FONCTIONNEMENT «HOMME PRESENT»
Lorsque l'armoire de commande est utilisée dans des
applications avec fonctionnement « homme présent »,
effectuer les connexions indiquées en figure 7.1 et:
- définir la commande d'ouverture moyennant DIP1=ON;
- définir la commande de fermeture en coupant le shunt
6 → 4.
Dans cette condition, les commandes d'ouverture (1-5) et de
fermeture (1-6) fonctionnent seulement si elles sont
maintenues enfoncées, à leur relâchement l'automatisme
s'arrête. La fermeture automatique est désactivée.
NOT J1
J2=CH1
J2 J1
BIX LR2
JR4
1
5
ON
6
OFF 1 2 3 4
DIP1=ON 8
9
20
TC < MAX
A
73R
14 13
R1 < MAX
DIP2=OFF
6 4
14 13 12 11 0
25
Fig. 5.1
NO RADIO
1
5
ON
6
OFF 1 2 3 4
8 DIP1=ON
9
20
TC < MAX
B
73R
12 11 0 1 1 5 6 8 9 20
Fig. 6.1
DIP2=ON
Fig. 6.2
DIP1=ON
ON
OFF 1 2 3 4
1 1 5 6 8 9 20
Fig. 7.1
