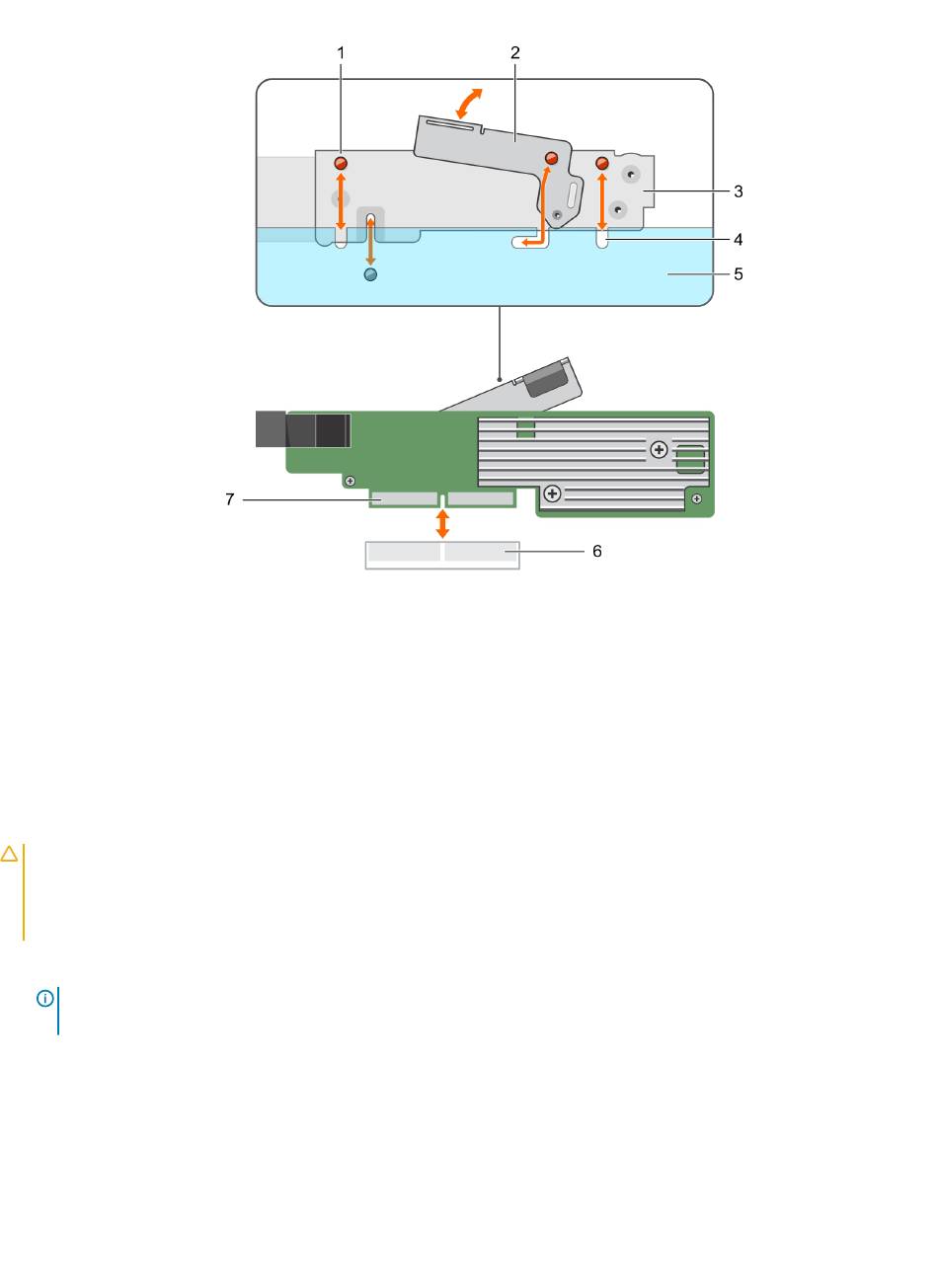

Figure 10. Retrait et installation de la carte HBA330
1
encoche de support (3)
3
support de carte
5
châssis du système
7
connecteur de carte HBA
Installation de carte adaptateur HBA330 MMZ
PRÉCAUTION :
La plupart des réparations ne peuvent être effectuées que par un technicien de maintenance agréé. N'effectuez
que les opérations de dépannage et les petites réparations autorisées par la documentation de votre produit et suivez les
instructions fournies en ligne ou par téléphone par l'équipe de maintenance et d'assistance technique. Tout dommage provoqué
par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies
avec votre produit.
1
Mettez hors tension le chariot ainsi que tout périphérique qui y est connecté, puis retirez le chariot du châssis MX.
REMARQUE :
L'utilisation systématique d'un tapis et d'un bracelet antistatiques est recommandée pour manipuler les
composants internes du système.
2
Ouvrez le système.
3
Alignez les encoches du support avec les languettes situées sur les côtés du système, et alignez le connecteur de carte HBA avec le
connecteur de la carte système.
4
Appuyez sur la carte HBA pour l'imbriquer dans le connecteur jusqu'à ce qu'elle soit fermement installée.
5
Appuyez sur le levier de dégagement afin de fixer la carte au chariot.
6
Refermez le chariot.
7
Insérez le chariot dans le châssis MX et mettez sous tension le système ainsi que tous les périphériques du châssis MX reliés.
2
levier de dégagement
4
languettes sur le système
6
connecteur de carte sur la carte système
Déploiement de cartes HBA de Dell
21
