Préparation
Montage du terminal
Quel que soit le terminal SM que vous avez choisi, il faut procéder comme suit:
N.B.: Nous vous laissons bien entendu le soin de décider si vous voulez monter le terminal de manière fixe, comme décrit ci-dessus, ou si
vous préférez le monter à l'écart, à votre convenance.

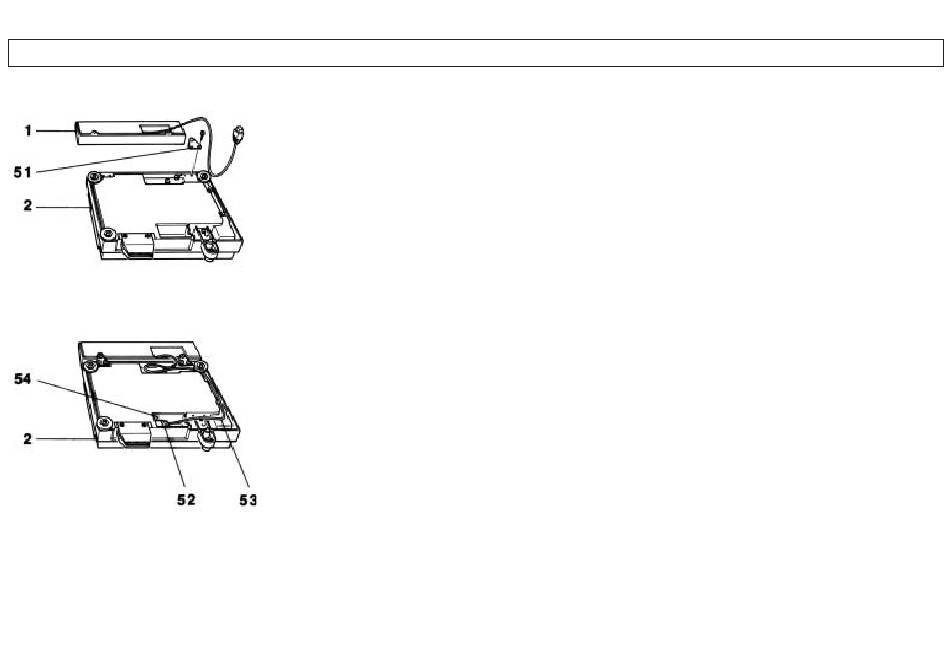

Fixer le terminal 1 à la base de la plate-forme de pesée 2 au moyen des deux éléments de liaison 51 et des
vis correspondantes.
Retirer le couvercle à fermeture à déclic, afin de pouvoir brancher le connecteur 52.
Enficher le connecteur 52 du câble de connexion 53 dans la prise 54 de la plate-forme de pesée 2, puis
enficher le câble de connexion 53 dans les clips, comme illustré ci-joint (c'est-à-dire à partir du connecteur).
Remettre en place le couvercle à fermeture à déclic.
4
