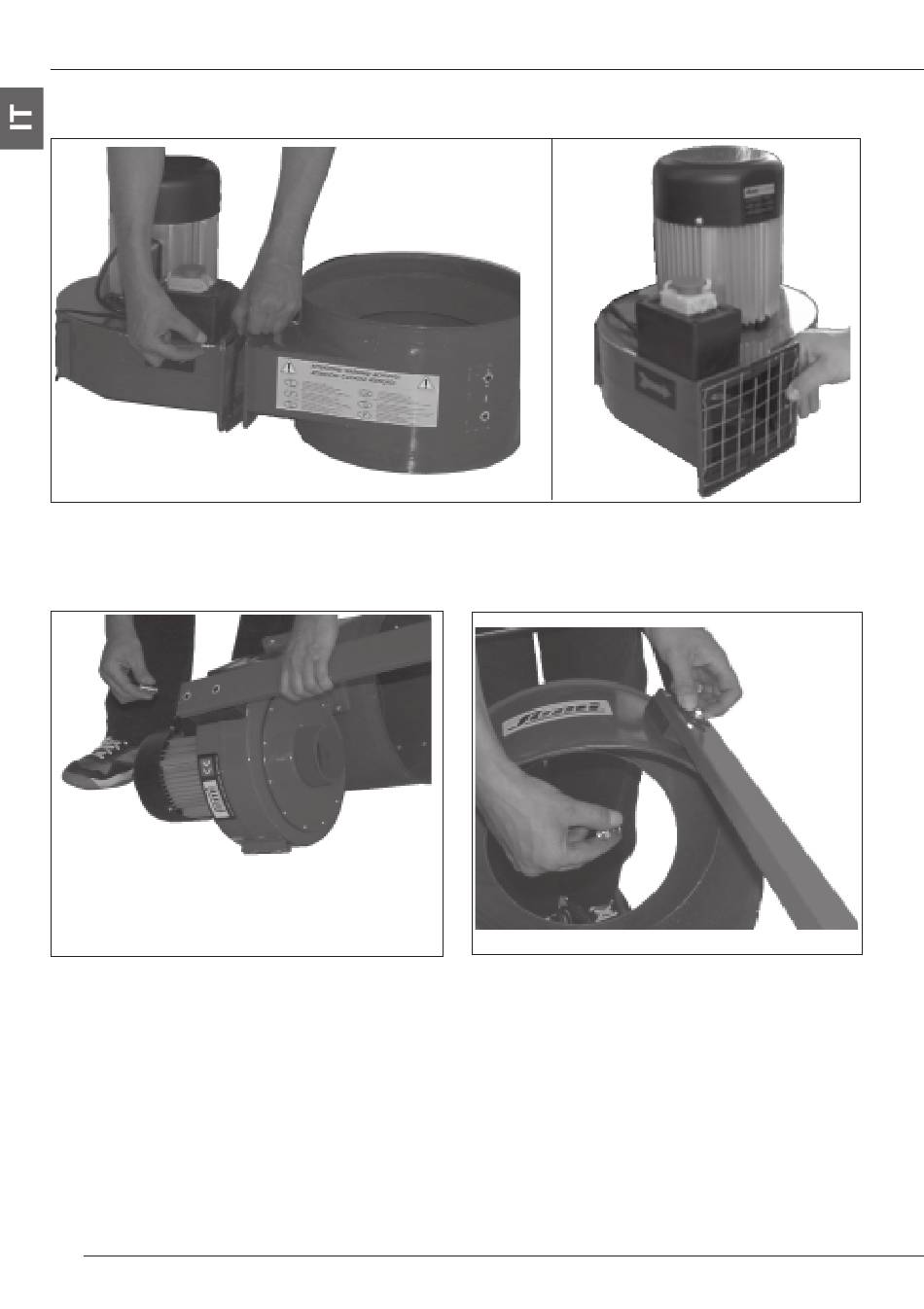

2. Allineare l'insieme motore con il tamburo per la collocazione dei sacchi. Piazzare la guarnizione e la rete di protezione
tra i due pezzi da assemblare, utilizzare le viti, le rondelle e i dadi corrispondenti (Fig. 3).
3. Fissare i due supporti del collettore con sostegni su
l'insieme motore utilizzando le viti, le rondelle e i dadi
corrispondenti (Fig. 4).
4. Posizionare la base sulle rotelle e posizionare l'insieme motore e tamburo sulla base allineando i supporti con i fori sulla
base. Inserire le viti e le rondelle e fissare i supporti sulla base. Chiudere le viti con la chiave appropriata. Attenzione
a rispettare il posizionamento delle rotelle direzionali che dovranno trovarsi dal lato dei sacchi opposto al motore. (Fig.
6).
5. Fissare il gancio sostegno sacco sull'insieme motore tamburo. Allineare i due buchi del supporto e quelli del tamburo
poi utilizzare le viti e le rondelle per fissare il supporto al tamburo. Stringere forte (Fig. 7).
4
Montare i rimanenti supporti con I sostegni non
dimenticando di fissare, contemporaneamente, la
maniglia sul tamburo di fissaggio dei sacchi. (Fig. 5).
Fig. 4
Fig. 3
Fig. 5
