3.5

MODE CHARGE SUR CONVERTISSEUR

Comme mentionné ci-dessus, la sortie Short break
output est transférée entre les entrées generator
input, shore input et inverter input, en fonction de
leur disponibilité. Toutefois, pour éviter que le
groupe électrogène ne soit en surcharge ou que le
fusible quai ne disjoncte, la charge connectée à la
sortie Short break
manuellement ou automatiquement du groupe
électrogène ou de l'alimentation quai à la sortie du
convertisseur. Ceci est appelé "load on inverter
mode" ou "force to
convertisseur forcé).
Se référer à la Figure 3. Lorsque la fonction load on
inverter mode est désactivée, le Mass Systemswitch
est à l'état normal. Ce qui signifie que la sortie Short
break output est transférée entre les entrées
generator input, shore input et inverter input, en
fonction de leur disponibilité
Toutefois, si la fonction load on inverter mode est
activée (Figure 4), le courant fourni par le groupe
électrogène ou l'alimentation quai ne peut plus être
utilisé pour alimenter la sortie Short break output. La
sortie Short break output ne sera alimentée que par
le convertisseur.
Se référer au Chapitre "User menu" (menu
utilisateurs) du manuel du tableau de télécommande
pour activer ou désactiver manuellement la fonction
load on inverter mode.
Groupe électrogène
ou quai
Convertisseur

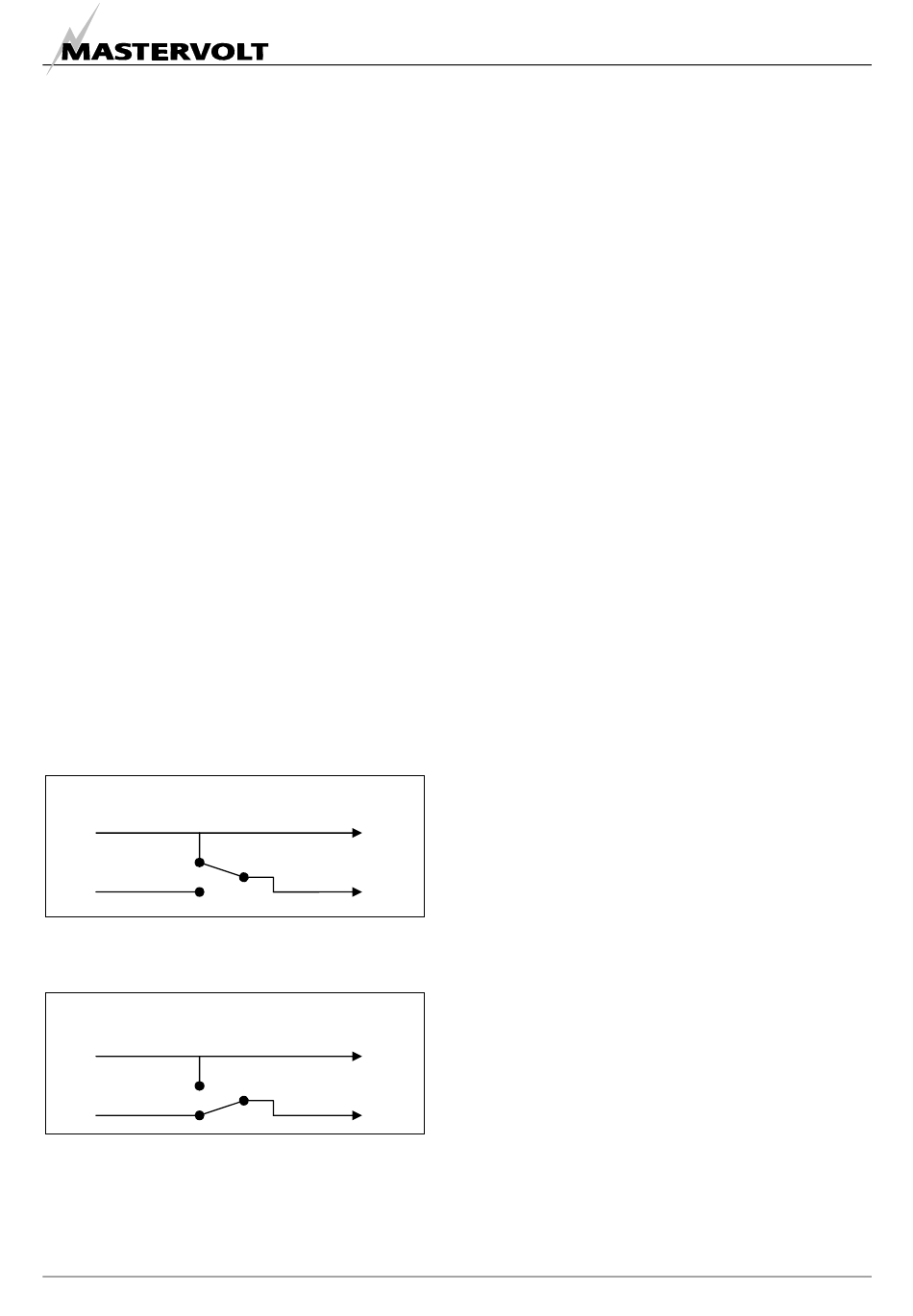

Figure 3:"Load on inverter mode" désactivé, alors
que le courant fourni par le groupe électrogène ou le
quai est disponible
Groupe électrogène
ou quai
Convertisseur
Figure 4: "Load on inverter mode" activé, alors que le
courant fourni par le groupe électrogène ou le quai
est disponible
FR / Mass Systemswitch / Mai 2007
peut être transférée
inverter mode" (mode
Groupe électrogène
ou Power
Short break
Groupe électrogène
ou Power
Short break
3.6 MODE AUTOMATIQUE CHARGE SUR
CONVERTISSEUR
Vous pouvez également basculer automatiquement
en mode load on inverter mode. La charge load on
inverter mode sera alors activée lorsque la tension
de l'entrée shore input ou de l'entrée generator input
sera supérieure à un point de consigne prédéfini.
Ceci est appelé "automatic load on inverter mode"
(mode automatique charge sur convertisseur) ou
"automatic force to
automatique forcé sur convertisseur).
3.6.1 Utilisation d'un tableau de télécommande
standard
Si vous utilisez un tableau de télécommande
standard (voir § 7.1), la fonction "automatic load on
inverter mode" peut être déclenchée par :
- le courant du groupe électrogène (différé)
- le courant quai (non différé)
Se référer au Chapitre ADVANCED A-menu du
manuel du tableau de télécommande pour ajuster
les réglages du mode "automatic load on inverter
mode".
3.6.2

MasterBus

Si le Mass Systemswitch est contrôlé par le
MasterBus (voir § 7.2), le fonctionnement de la
fonction "automatic load on inverter mode" peut être
programmé au moyen d'une event-based command
[commande événementielle] (voir § 6.3). Pour plus
d'informations sur la programmation des event-
based commands, se référer au manuel du tableau
de télécommande du MasterBus.
FONCTIONNEMENT
inverter mode" (mode
