3 FONCTIONNEMENT
3.1
PRIORITE DE SOURCE D'ALIMENTATION
Le
Masterswitch
0
commute
d'alimentation CA sur la sortie. Il est donc équipé d'une
fonction de priorité de sélection de source d'alimentation.
Si plus d'une source d'alimentation CA est disponible, la
source ayant la priorité la plus élevée est commutée sur la
sortie.
3.2
INPUT 1: LE GROUPE ELECTROGENE OU
LE QUAI
Se référer à la Figure 1. « INPUT 1 » (ENTRÉE 1) a la
plus haute priorité, ce qui signifie que lorsqu' une tension
est disponible sur « INPUT 1 », la sortie est fournie par le
« INPUT 1 ». Le « INPUT 2 » est alors inutilisé. Le groupe
électrogène ou le quai peuvent être connectés sur
« INPUT 1 ».
Si une tension arrive sur « INPUT 1 » le Masterswitch 0
passe la sortie au « INPUT 1 » après environ 10
secondes. Ce délai de 10 secondes permet un démarrage
facile du groupe électrogène. Le groupe est normalement
stabilisé en 3 sec, ce délai est réglé à 10 secondes dans
nos usines, ce qui permet de préserver le groupe
FR / Masterswitch 0 / Novembre 2006
la
bonne
source
électrogène. Il protège le système CA embarqué de
possibles variations de fréquence et tension
Si « INPUT 1 » est utilisé pour connecter le quai
(SHORE), la délai de temps doit être ajustée à 0
secondes. Se référer au Chapitre 4.6.
3.3
INPUT 2: LE CONVERTISSEUR
« INPUT 2 » (ENTRÉE 2) a la deuxième priorité. Lorsque
le « INPUT 1 » n'est pas disponible, le Masterswitch 0
transfère la sortie au « INPUT2 ». C'est l'entrée à laquelle
le convertisseur doit être connecté.
Dans ce cas, le Masterswitch 0 est en position neutre et
ne consomme pas d'énergie par lui-même.
ATTENTION!
Pendant le transfert entre les entrées CA, les
utilisateurs ne sont pas alimentés en courant
pendant un court instant. Les ordinateurs et
autres équipements connectés à cette sortie
peuvent donc perdre des données.

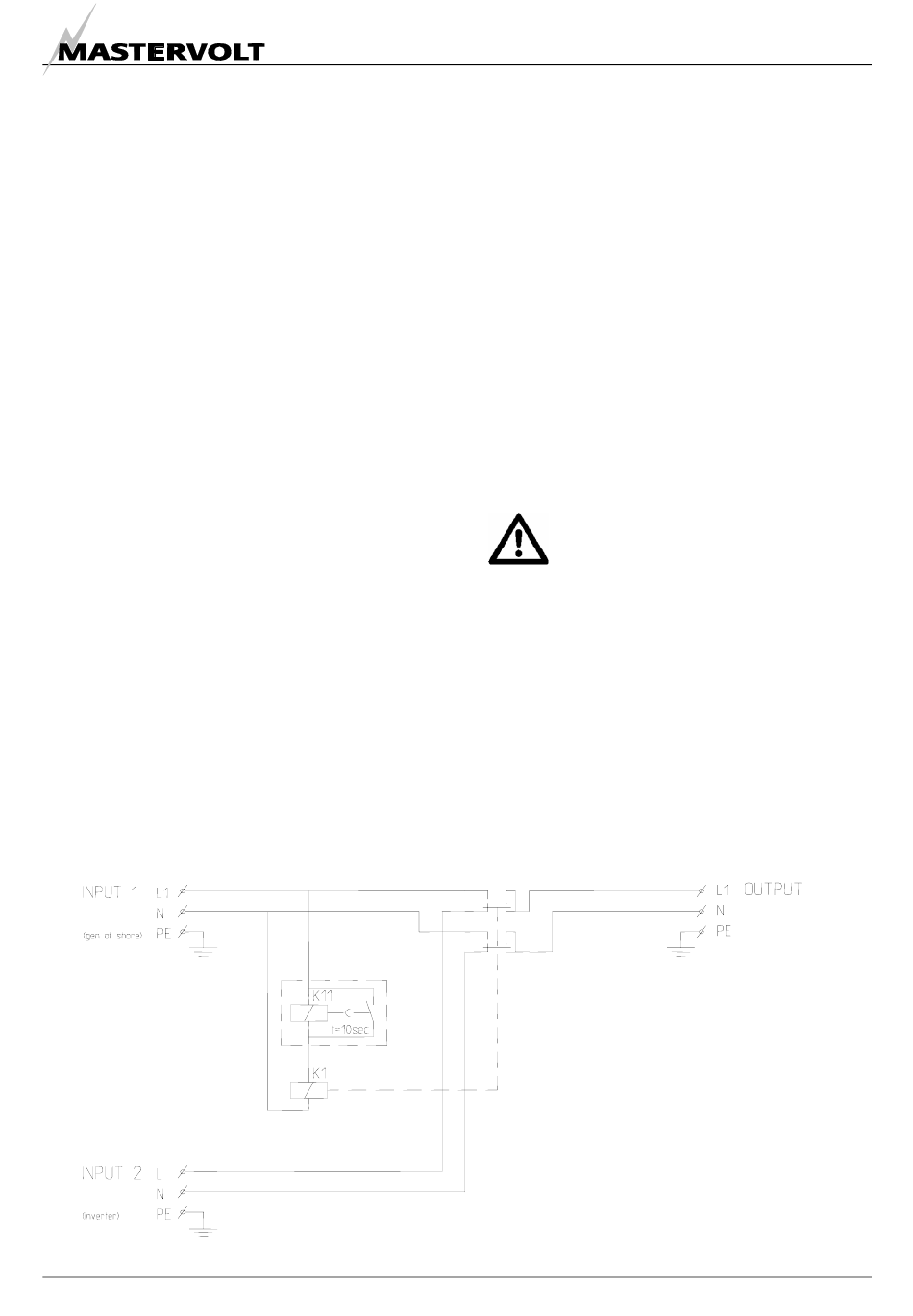

Figure 1 : Schéma du Masterswitch 0
