VOIR EN PAGE 7 LES SECTIONS ET LES
LONGUEURS DE CÂBLE.
Les sections de câbles sont données à titre
indicatif. Il y a lieu pour l'installateur, qui est
dans tous les cas "l'homme de l'art", de véri-
fi er qu'elles correspondent aux besoins et aux
normes en vigueur.
Régime de neutre et câblage d'alimentation :
Les appareils de climatisation Atlantic / Fujitsu
sont prévus pour fonctionner avec les régimes
de neutre suivants : TT et TN.
Le régime de neutre IT ne convient pas pour ces
appareils.
Les alimentations monophasées sans neutre
(entre phases) sont strictement à proscrire.
En ce qui concerne les appareils triphasés, le
neutre doit également toujours être distribué (TT
ou TN).

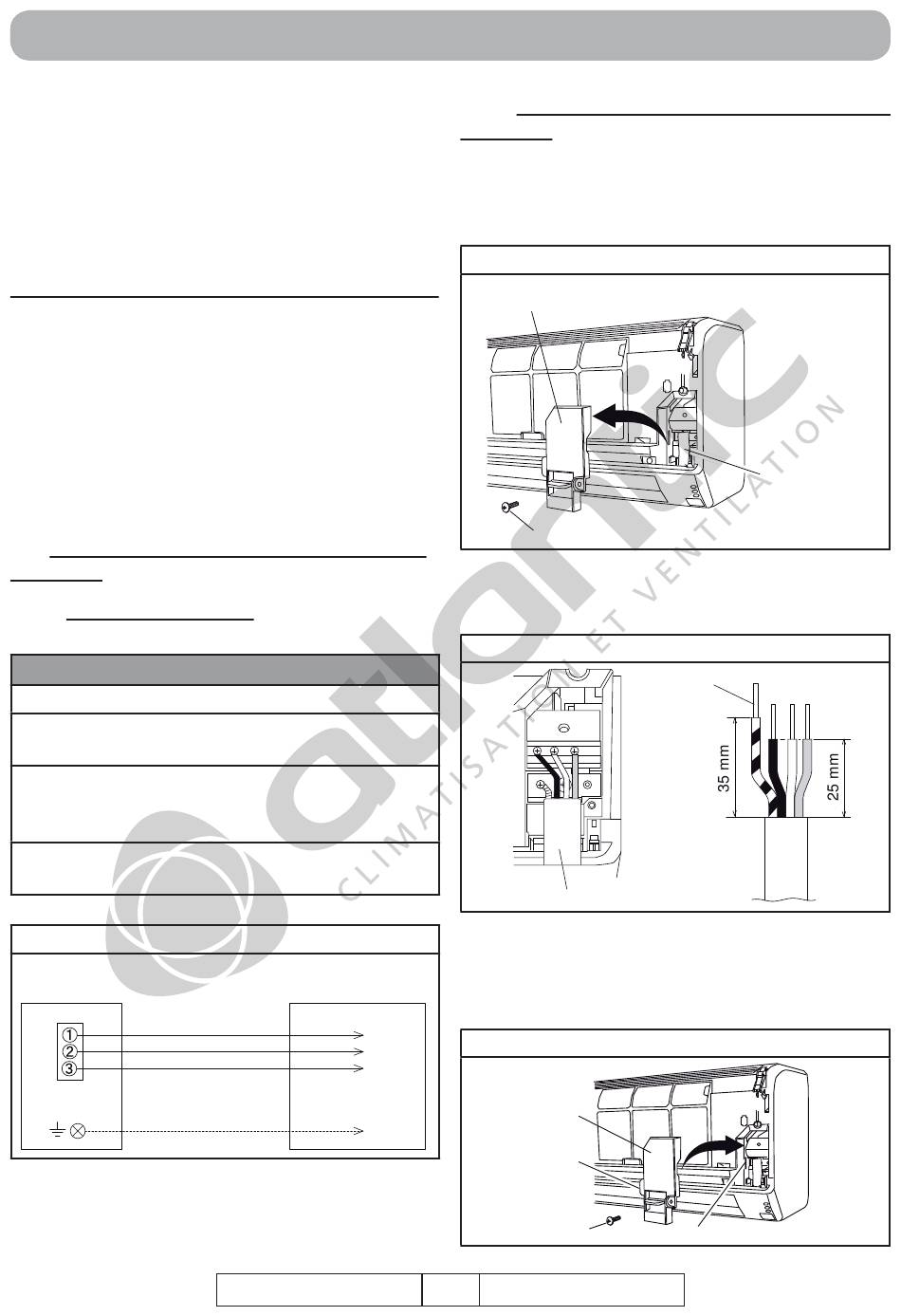

9.2. Câblage de l'interconnexion sur l'unité
intérieure
9.2.1. Schéma de câblage
I AVERTISSEMENT
• Chaque câble doit être connecté fermement.
• Les câbles ne devront pas toucher les liaisons
frigorifi ques.
• Des câbles mal connectés au bornier peuvent
être à l'origine d'une surtension ou de dysfonc-
tionnements.
• Les câbles connectés doivent correspondre
aux numéros des borniers.
Fig. 22
Unité intérieure
(Interconnexion)
Bornier
Ligne de Terre
PROCÉDURE D'INSTALLATION
Type 245 IEC57
Unité extérieure
ou boîtier de répartition
230 V
230 V
230 V
Veuillez connecter sur
le bornier spécifié
JUIN 2011
9.2.2. Câblage de l'interconnexion sur l'unité
intérieure
1. Retirez le cache bornier.
2. Installez le câble d'interconnexion.
Fig. 23
Cache bornier
Vis
3. Connectez complètement le câble dans le
bornier.
Fig. 24
1 2
3 4
Câble de connexion
4. Fixez le câble avec un serre-câble. Remettre
le cache bornier en place en insérant la lan-
guette dans le trou carré et fi xez la vis.
Fig. 25
Cache
bornier
Languette
Vis
19
NI 923 324 A
Câble
de connexion
Terre
Trou carré
