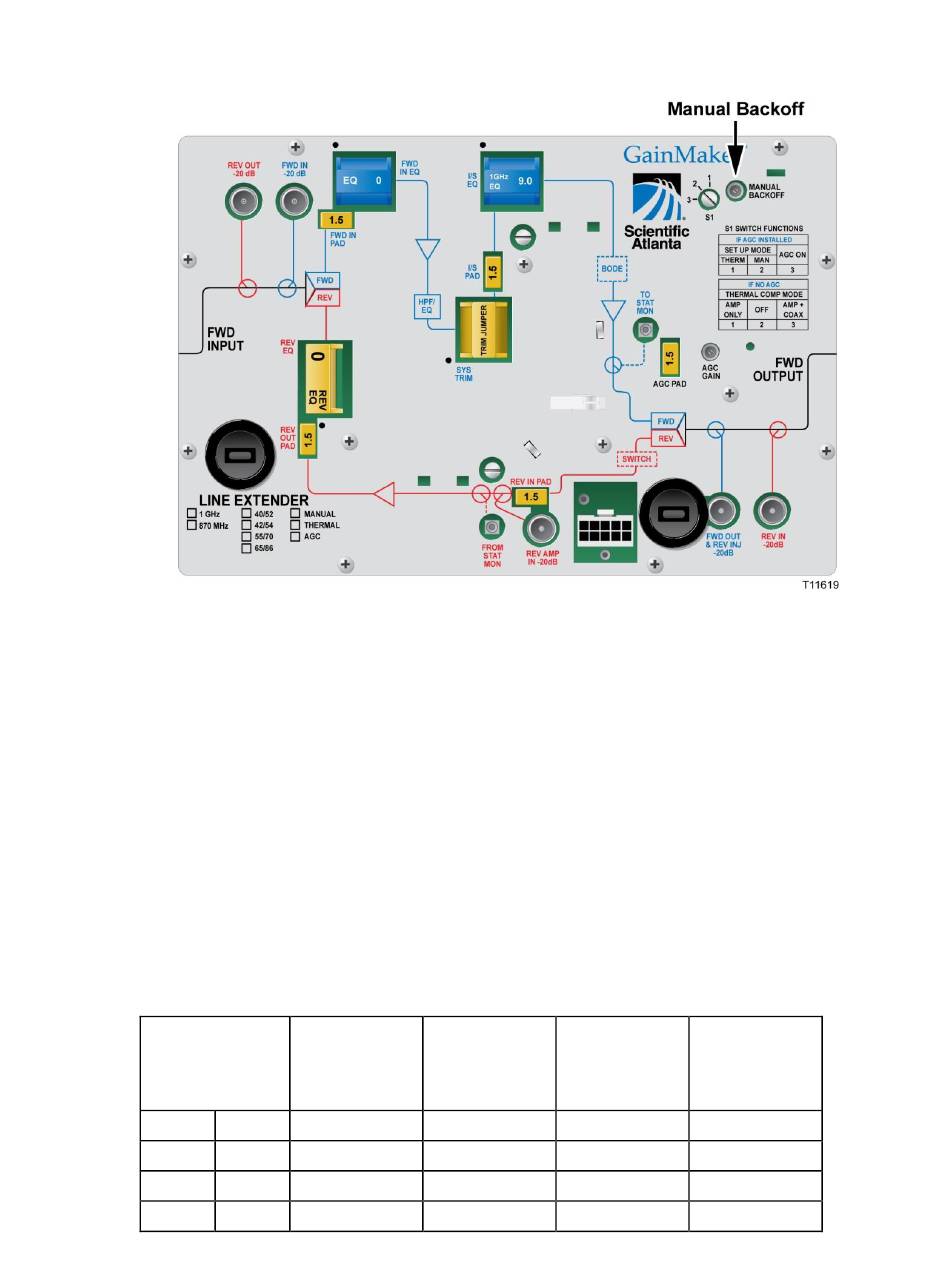

Faites pivoter le potentiomètre MANUAL BACKOFF entièrementdans le
3
sens contraire des aiguilles d'une montre pour obtenir un gain maximum.
Déterminez la température extérieure à l'emplacement de l'amplificateur.
4
Reportez-vous à la section Tableau de la temporisation manuelle pour
5
rechercher le niveau de temporisation manuelle approprié pour la
température actuelle et la fréquence de référence.
Faites pivoter le potentiomètre MANUAL BACKOFF dans le sens des
6
aiguilles d'une montre pour diminuer le niveau de sortie par le nombre
indiqué dans le tableau de la temporisation manuelle.
Remarque : après ce réglage, ne réglez plus le potentiomètre MANUAL
BACKOFF.
Passez à la section suivante Pour déterminer l'inclinaison de sortie.
7
Tableau de la temporisation manuelle
Le tableau suivant indique le niveau de temporisation manuelle pour les
fréquences sélectionnées et diverses températures.
Température
60C 140F
55C 131F
50C 122F
45C 113F
4040730 Rév. A
445,25 MHz 547,25 MHz
Niveau de Niveau de
temporisation temporisation
0 dB 0 dB
0,4 dB 0,4 dB
0,7 dB 0,8 dB
1,1 dB 1,2 dB
Équilibrage du chemin de transfert
870 MHz 1 GHz
Niveau de Niveau de
temporisation temporisation
0 dB 0 dB
0,5 dB 0,6 dB
1,1 dB 1,2 dB
1,6 dB 1,7 dB
