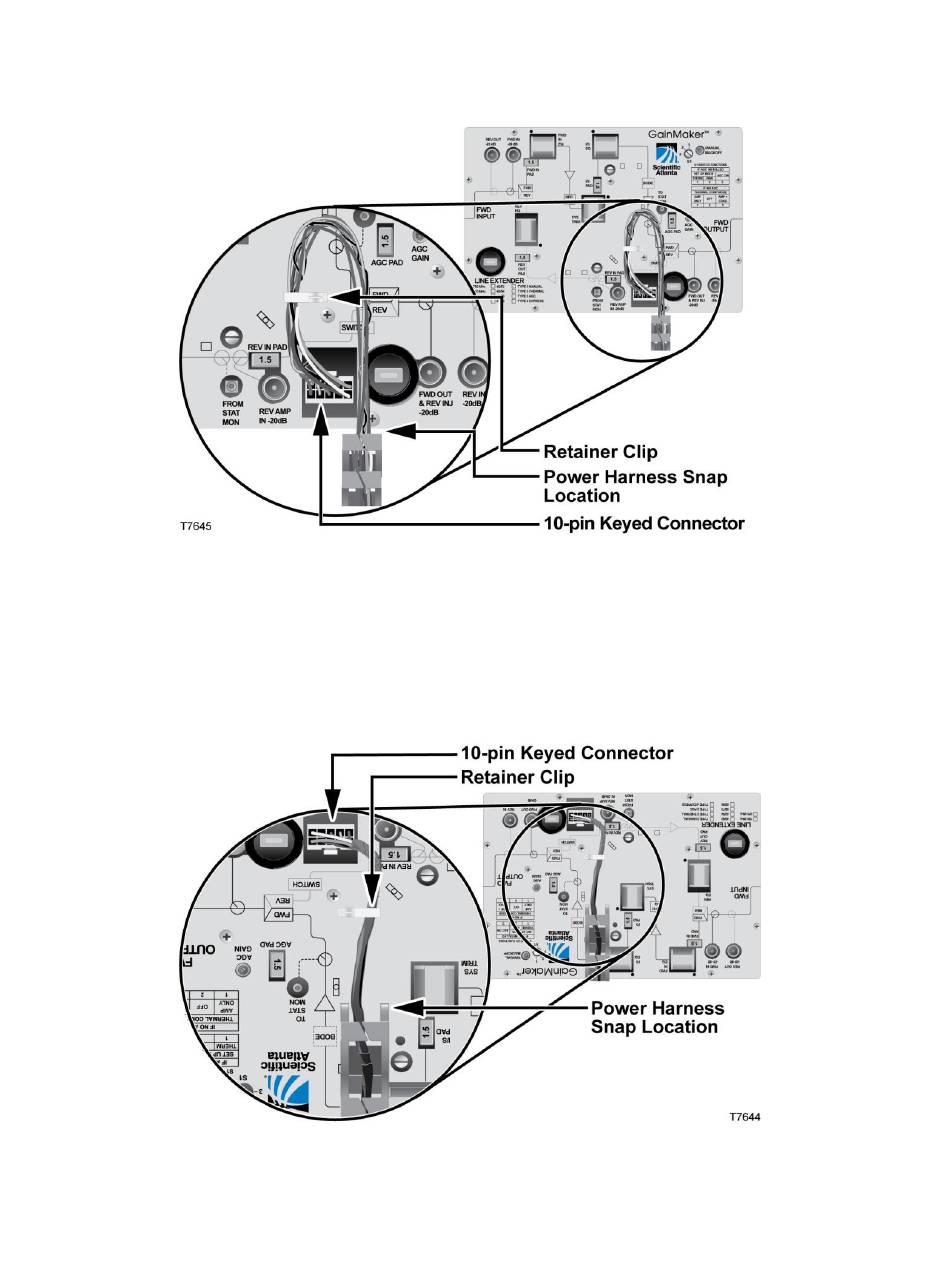

Faites passer le câble excédentaire entre la fin du faisceau de câbles moulé
7
et le connecteur à 10 broches dans les clips en plastique blanc de fixation
sur le cache du module.
Remarque :
Selon l'orientation du module d'amplificateur dans le boîtier, le
routage du faisceau d'alimentation doit être similaire à l'illustration
précédente ou suivante. Utilisez la méthode de routage qui convient le
mieux à votre installation.
Assurez-vous que les languettes de verrouillage du faisceau de câbles
les ergots sont entièrement enclenchés sous le capot de l'amplificateur.
Passez à la section Retrait et installation des directeurs
8
d'alimentation CA de dérivation (page 38).
4040730 Rév. A
Installation du module d'amplificateur
35
