38/52
Maintenance et réparation
Décharger la soupape
sur le banc d'essai
séparé (recommandé)
Décharger la soupape
dans l'installation
Bosch Rexroth AG, DBA...2X/...E, RF25891-B/09.17

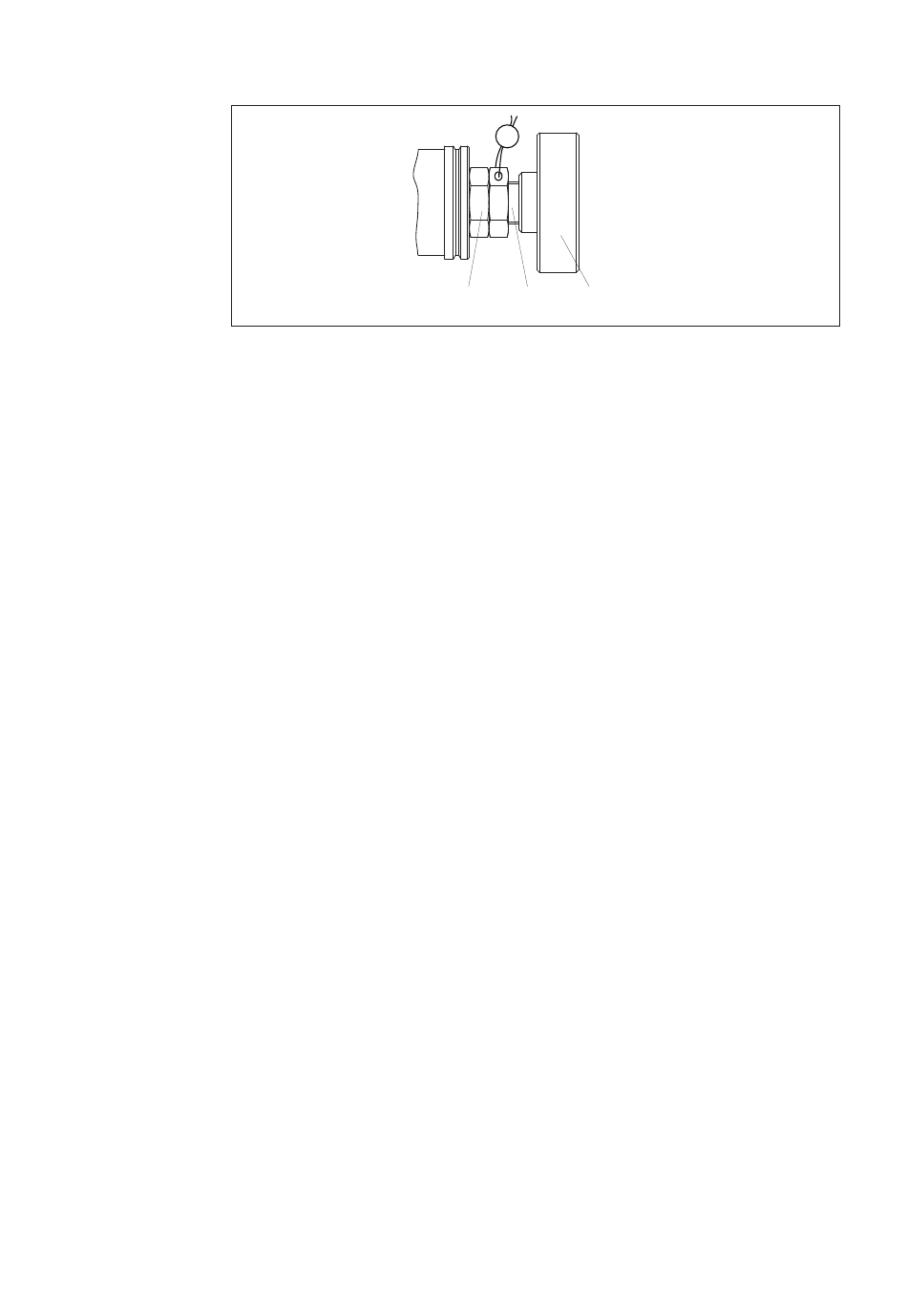

Fig. 2: Desserrage du contre-écrou
1.
Dépressuriser l'installation, vérifier l'état dépressurisé à l'aide d'un manomètre, afin
que la soupape puisse être démontée sans danger.
2.
Démonter la soupape hors de l'installation et la monter sur un banc d'essai
en respectant les couples de serrage nécessaires.
3.
Desserrer la tige de réglage (2):
Desserrer le contre-écrou (1) dans le sens contraire des aiguilles d'une montre à l'aide
d'une clé à fourche.
4.
Ouvrir la soupape de sûreté.
Dévisser la tige de réglage (2) en tournant le bouton rotatif (3) dans le sens contraire
des aiguilles d'une montre jusqu'à la butée. Laisser maintenant le fluide traverser
librement la soupape de sûreté pendant 5 à 10 secondes, de manière à ce que les
impuretés éventuellement présentes sur le siège de la valve soient rincées avec
le courant.
5.
Visser la tige de réglage (2) en tournant le bouton rotatif (3) dans le sens des
aiguilles d'une montre, jusqu'à ce que le contre-écrou (1) n'ait plus de jeu dans
le corps du distributeur. Si la pression de réponse doit être réglée à nouveau, tourner
la tige de réglage de telle manière que la pression de réponse à prélever à partir
de la spécification des composants de la soupape soit affichée sur un manomètre
calibré adapté avec la plus grande précision.
6.
Maintenir enfoncé le bouton rotatif (3) et serrer le contre-écrou (1) avec une
clé dynamométrique et le couple de serrage indiqué dans le sens des aiguilles
d'une montre.
7.
Dépressuriser le banc d'essai (vérification avec manomètre) afin que la soupape puisse
être démontée sans danger.
8.
Démonter la soupape du banc d'essai et la monter à nouveau dans l'installation
en respectant les couples de serrage nécessaires.
1.
Desserrer la tige de réglage (2):
Desserrer le contre-écrou (1) dans le sens contraire des aiguilles d'une montre à l'aide
d'une clé à fourche.
2.
Ouvrir la soupape de sûreté.
Dévisser la tige de réglage (2) en tournant le bouton rotatif (3) dans le sens contraire
des aiguilles d'une montre jusqu'à la butée. Laisser maintenant le fluide traverser
librement la soupape de sûreté pendant 5 à 10 secondes, de manière à ce que les
impuretés éventuellement présentes sur le siège de la valve soient rincées avec
le courant.
3.
Visser la tige de réglage (2) en tournant le bouton rotatif (3) dans le sens des aiguilles
d'une montre, jusqu'à ce que le contre-écrou (1) n'ait plus de jeu dans le corps
du distributeur.
4.
Maintenir enfoncé le bouton rotatif (3) et serrer le contre-écrou (1) avec une clé
dynamométrique et le couple de serrage indiqué dans le sens des aiguilles d'une
montre.
1
2
3
