MagicCompact - fleuve de poudre dans l'usine
Cabine - superstructure
Cabine de poudrage MagicCompact BA02
V 03/13

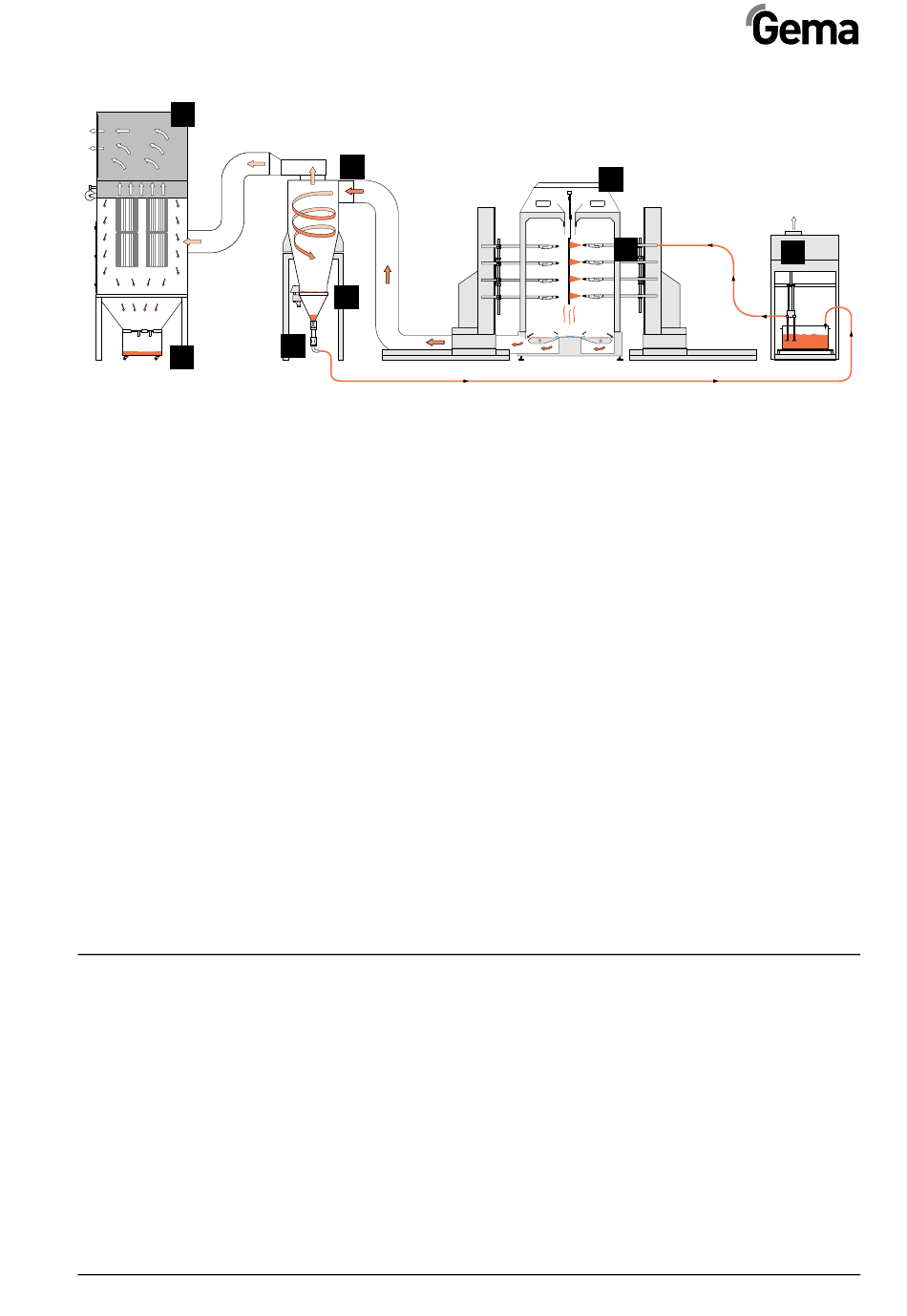

Fleuve de poudre
2
3
4
1 Cabine
2 Cyclone
3 Tamis
4 Transport par vanne flip-flop
Le récipient de poudre se trouve dans la centrale de poudrage (7). Ici, la
poudre est vibrée et fluidisée. Les injecteurs transportent la poudre par
les tuyaux jusqu'aux pistolets (8). Les pistolets pulvérisent le mélange de
poudre/air sur les objets à enduire.
La poudre qui n'adhère pas à l'objet tombe sur le plancher de la cabine
et est aspirée par les fentes vers le cyclone (2) en forme de mélange
poudre/air.
Dans le cyclone, la poudre est séparée par l'influence de la force centri-
fuge. La poudre séparée est nettoyée dans le tamis intégré (3), puis re-
tournée vers le récipient poudre par le transport par vanne flip flop (4), ou
elle est prête à être réutilisée pour le revêtement.
Le reste de la poudre non séparée (la plus grande partie est constituée
de particules fines) passe dans le filtre final (5). Le filtre final sépare la
poudre et l'accumule dans un réservoir à résidus (6) qui est disposé di-
rectement sous les éléments de filtration et qui peut être vidé très sim-
plement. L'air nettoyé quitte ensuite le filtre et retourne directement dans
l'atelier.
La superstructure de la cabine MagicCompact BA02 se compose d'une
construction de matière plastique à double paroi qui est formée par deux
parois latérales et deux moitiés de toit. Des barres transversales garan-
tissent d'une part la stabilité élevée de la paroi de cabine, d'autre part la
distance nécessaire entre les parois intérieures et extérieures pour que
l'effet répulsif de la poudre soit optimal.
Toutes les parties reliées à terre, compris les supports de la superstruc-
ture de la cabine, sont positionnées à distance suffisante à l'extérieur de
la cabine. Cela garantit l'effet répulsif de la cabine, aussi pendant une
grande période de revêtement.
1
8
5 Filtre final
6 Réservoir à résidus
7 Centrale de poudrage
8 Pistolets automatiques
Construction et fonction • 19
