* La figure ci-dessus montre le montage associé de ce
produit et du support de montage au plafond (pour pla
fond bas) ET-PKD120S vendu séparément.
Merci d'avoir acheté cet appareil Panasonic.
À l'intention des clients
J
Les « Instructions de montage » sont destinées au personnel d'installation. Aussi, assurez-vous de faire
appel à un personnel qualifié et habilité à réaliser cette installation. Après installation, nous vous conseillons
de récupérer les « Instructions de montage » et de les conserver pour toutes consultations ultérieures. Lors
du déplacement ou du démontage du projecteur, veillez à donner ce manuel au personnel accrédité et à leur
confier la réalisation de la procédure.
À l'intention du personnel d'installation
J
Veuillez prendre le temps de lire complètement et attentivement les « Instructions de montage » puis réaliser
l'opération correctement dans le respect des consignes de sécurité.
Assurez-vous de lire en priorité la section intitulée « À lire en premier ! » (page 3) avant de commencer
l'installation. Après l'installation, veuillez rendre les « Instructions de montage » au client.
Instructions de montage

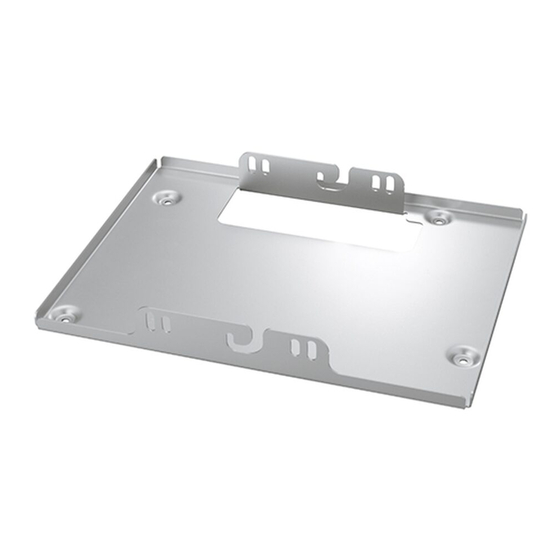

Support d'installation du projecteur
N° De Modèle.
ET-PKE301B
FRANÇAIS
FRENCH
DPQX1284ZA
Publicité
Table des Matières
Manuels Connexes pour Panasonic ET-PKE301B
Sommaire des Matières pour Panasonic ET-PKE301B
- Page 1 (pour pla fond bas) ET-PKD120S vendu séparément. Merci d’avoir acheté cet appareil Panasonic. À l’intention des clients Les « Instructions de montage » sont destinées au personnel d’installation. Aussi, assurez-vous de faire appel à...
-
Page 2: Table Des Matières
Sommaire À lire en premier ! ....................3 Composants du produit ..................4 Dimensions d’installation standards ............... 5 Installation ......................7 Installation de l’écran ......................7 Couple de serrage des vis ....................7 Installation des supports sur le projecteur ................7 Fixation du kit anti-chute du projecteur ................ -
Page 3: À Lire En Premier
Le contact avec des objets métalliques à l’intérieur du plafond pourrait entraîner un choc électrique. r Panasonic rejette toute responsabilité concernant un quelconque accident ou dommage causé par l’installation du support de montage au plafond à l’aide de méthodes qui ne sont pas décrites dans ces instructions d’installation ou de méthodes qui n’utilisent pas les pièces spécifiées dans ces instructions. -
Page 4: Composants Du Produit
Dans ce document, les lettres de l’alphabet à la fin des numéros de pièces de projecteur sont omises. z Les produits non listés ci-dessus peuvent être applicables dans certains cas. Reportez-vous au manuel d’utilisation du pro- jecteur que vous utilisez ou au site Web de Panasonic (https://panasonic.net/cns/projector/). ■ Composants de structure Nom des pièces... -
Page 5: Dimensions D'installation Standards
Dimensions d’installation standards Le rapport de dimension entre l’écran et le projecteur est indiqué ci-dessous. Etablissez la position d’installation au plafond après avoir accédé au «Diagramme de relations dimensionnelles» (pages 5-6) et «Relations dimensionnelles» dans l’annexe. La distance de projection peut être ajustée en utilisant la lentille de zoom (sauf ET-ELW21). Vérifiez l'image projetée tout en effectuant des réglages fins. -
Page 6: Dimensions D'installation Standards (Suite)
Dimensions d’installation standards (suite) La distance du centre de l'objectif à la plaque de fixation Hauteur de l’image projetée H1 / H2 (y compris l'épaisseur de la plaque) Dimension de la saillie de l’objectif (de l’avant de Largeur de l’image projetée l’ensemble à... -
Page 7: Installation
Installation Après avoir vérifié la hauteur, la largeur et la structure de l’emplacement d’installation en se référant au «Dia- gramme de relations dimensionnelles» (pages 5-6) et «Relations dimensionnelles» dans l’annexe, déterminez les positions appropriées pour la mise en place de l’écran et l’installation du projecteur. Installation de l’écran Installez l’écran suivant la méthode spécifiée dans une position qui prend en compte la distance de projection et l’angle ainsi que le type d’écran utilisé. -
Page 8: Fixation Du Kit Anti-Chute Du Projecteur
Installation (suite) Fixation du kit anti-chute du projecteur Fixez le filin d’acier au projecteur (vendu séparément). Attention z Pour assembler le projecteur avec le support de montage au plafond (pour plafond bas) ET-PKD120S (vendu séparément) et le support de montage au plafond (pour plafond élevé) ET-PKD120H (vendu séparément) et la fixation du câble métallique au plafond, veuillez consulter les instructions d'installation des supports de montage au plafond ET-PKD120S (pour plafond bas) et ET-PKD120H (pour plafond élevé). -
Page 9: Installation (Suite)
Installation (suite) (lors de l’utilisation du support de montage au plafond ET-PKD120H (pour plafond élevé)) 1 Attachez une extrémité du filin d’acier avec une vis avec rondelle (M6×20) au point «A» du projecteur comme représenté à gauche Attention z Veillez à utiliser les rondelle plate et le filin d’acier fournis. -
Page 10: Caractéristiques Techniques
Caractéristiques techniques Largeur: 410 mm (16-5/32") Dimensions externes Hauteur: 56 mm (2-7/32") Profondeur: 314 mm (12-3/8") Poids Environ. 2,2 k ] (4,85 lbs) 10 - FRANÇAIS... - Page 11 MEMO FRANÇAIS - 11...
- Page 12 Panasonic Corporation Web Site : https://panasonic.net/cns/projector/ HS1017AM0 -PS © Panasonic Corporation 2017 Imprimé au Japon...
